P60 Dropin mit 48k Lux

Habe mal wieder ein wenig Zeit gehabt um zwei Solarforce L2M umzubauen. Dies möchte ich euch nicht vorenthalten.

Ziel war es mögliches viel Lux, also Reichweite, aus dem P60 Dropin zu holen.
Also fiel die Wahl auf eine dedomte XP-G2 S2 1D.

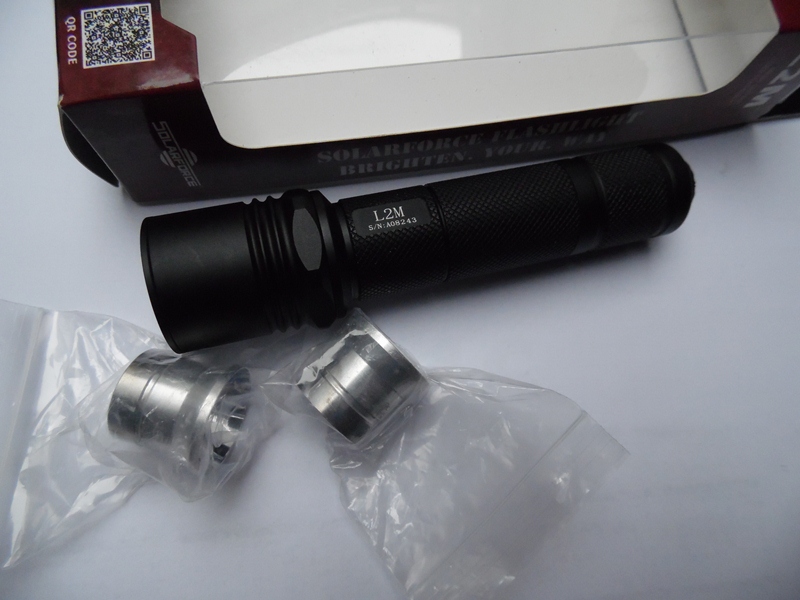

Hier einmal der Host mit den Smooth Reflektoren



Jetzt musste eine neue Pill gedreht werden. Ich habe mich für Messing entschieden.
Die Pill schließt bündig mit der Lampenwand ab. Dies garantiert die optimale Wärmeableitung.





Die Led sitzt passgenau in der Pill, also auch später 100%ig mittig im Reflektor. Es ist kein Ausrichten nötig.

Den Reflektor habe ich, um das Led Loch, ein wenig spitzer gedreht. Dieser schließt nun die Platinenkontakte nicht mehr kurz. Ein Isolieren der Kontakte ist jetzt auch nicht mehr nötig.

Als Treiber habe ich einmal einen Qlite mit 12x7135 Bausteinen genommen und einen 3A V10+ Treiber von Fasttech.

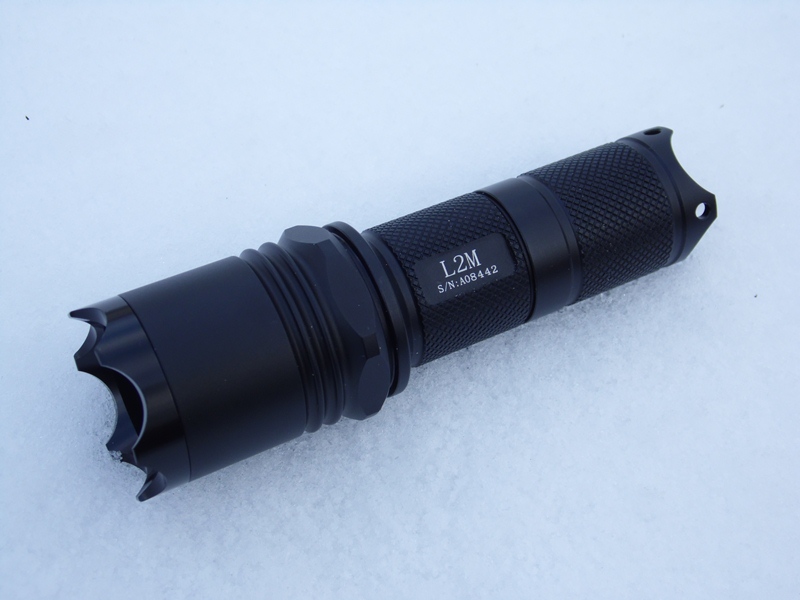

Jetzt musste die Lampe nurnoch zusammen gebaut werden:





Schön ist, das der Host einmal mit einem 18350er oder einem 18650 Akku läuft. Also sehr Jackentaschenfreundlich. Durch den Messing Heatsink hat die Lampe ein wenig an Gewicht zugelegt. Aber alles noch EDC tauglich.

Nun die Messungen :

V10+ Treiber von Fasttech

mit der Extender und einem NCR18650PD IMR Akku:
High -> 48.00 Lux
Mid -> 40.800 Lux
Firefly -> 1028 Lux

ohne Extender und einem Efest 18350er IMR Akku
High -> 42.600 Lux
Mid -> 35.200 Lux
Firefly -> 721 Lux

Qlite Treiber mit 12x7135

mit der Extender und einem NCR18650PD IMR Akku:
High -> 39.200 Lux
Mid -> 11.530 Lux
Low -> 1164 Lux
Firefly -> 75 Lux

ohne Extender und einem Efest 18350er IMR Akku
High -> 34.500 Lux
Mid -> 10.610 Lux
Low -> 1111 Lux
Firefly -> 66 Lux


Die Lichtfarbe hat sich bei beiden Led ein wenig ins Neutral Weiße geändert. Kann ich zum dedomen nur empfehlen

Das Lichtbild war zuerst grausig. Wenn der Reflektor direkt auf der Platine sitzt. Wenn man einen XM-L Plastik Isolator (?) dazwischen legt, bekommt man ein wirklich schönes Lichtbild mit einem klaren Hotspot und ausreichend Spill. Also ein super Allrounder mit Ordentlich Reichweite in dem Format



[Xandre]

Einfach nur klasse

Die Luxwerte sind brachial für so ein kleines Ding.

Gruß Xandre



[Wild]

Ich hatte eigentlich mit knapp 25k Lux dedomt gerechnet. Aber die hatte ich schon fast mit Dome
Das hat mich echt überrascht.



[hotte1111]

Ich kenne den Qlite Treiber nicht. Wo kommt der denn her?


Ein "Thrower" hatte ich auch mit einer meiner Solarforces lange geplant. Denke ich bau das auch so

Ist ja auch ziemlich günstig.



[Wild]

Ich kenne den Qlite Treiber nicht. Wo kommt der denn her?


Ein "Thrower" hatte ich auch mit einer meiner Solarforces lange geplant. Denke ich bau das auch so

Ist ja auch ziemlich günstig.

Hier ein Link zu dem Treiber :
Qlite Rev.A 7135*8 Multiple Modes Circuit Board 3.04A [Qlite Rev.A 7135*8] - $4.19 : Led Flashlight-International Outdoor Store

Man bekommt schon eine ordentliche für das Geld



[hotte1111]

Hier ein Link zu dem Treiber :
Qlite Rev.A 7135*8 Multiple Modes Circuit Board 3.04A [Qlite Rev.A 7135*8] - $4.19 : Led Flashlight-International Outdoor Store

Man bekommt schon eine ordentliche für das Geld

Den habe ich noch hier! Aber das Aufsatteln habe ich noch nie hinbekommen
Schade.

Es gäbe noch den LD1, den ich haber in der HD2010 verbaut habe. Sonst kenne ich keinen potenten Treiber, der passen könnte.



[Wild]

Den habe ich noch hier! Aber das Aufsatteln habe ich noch nie hinbekommen
Schade.

Es gäbe noch den LD1, den ich haber in der HD2010 verbaut habe. Sonst kenne ich keinen potenten Treiber, der passen könnte.

Das stacken kannst du dir eigentlich sparen. Die XP-G2 in meinem Dropin zieht ca 2,3A. Da ist noch luft nach oben. Denke du wirst die gleichen Ergebnisse mit dem normalen 3A Treiber haben.



[hotte1111]

Das ist aber nicht viel!



[Wild]

Das ist aber nicht viel!

Reicht aber um eine Alltagstaugliche Lampe zu haben

Hab wohl eine LED mit hoher vorwärtsspannung bekommen...



[Zambo]

Auch hier noch einmal, vielen Dank Jonas für die Tolle Lampe.

Ja, die zweite Lampe ging an mich.
Freu mich immer noch riesig, die Kollegen haben auch nicht schlecht gestaunt



[FrankFlash]

Toller Umbau. Herrlich, soviel Lux aus so einem kleinen Host.
Aber der Kommentar "Jackentaschenfreundlich" verwundert mich bei dem gezeigtem Bezel
Gruss Frank



[Wild]

Neues Dropin

Moin,

ich habe mir gestern eine dritte L2m gebastelt. Dies möchte ich euch nicht vorenthalten

Diesmal wollte ich die neue XP-L Hi ausprobieren. Also Werksdedomt in den Lichtfarbe 3C also Neutral Weiß.

Den Host kennt ihr ja, das kann ich mir ja sparen.

Das Dopin habe ich so gebaut, das es passgenau in der Lampe sitzt. Somit ist eine gute Wärmeableitung garantiert.
Der Heatsink ist gegenüber den normalen P60 Dropins natürlich viel massiver.

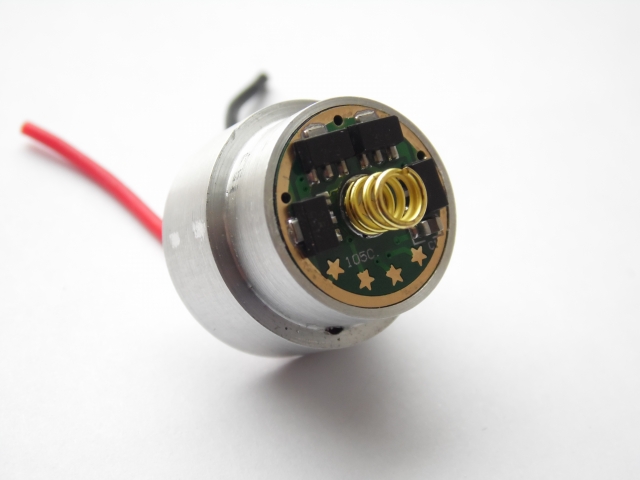

Also hier das fertige Dropin :

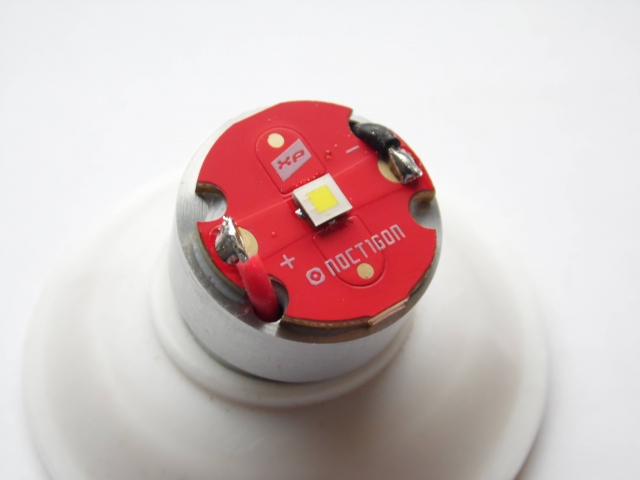

Diesmal habe ich mich für eine 20mm Platine entschieden. Ist zwar ein wenig knifflig mit den Löchern bohren ( wegen den Anschlusskabeln ) aber dafür können die Lötstellen ein wenig dicker sein

Den Reflektor habe ich zudem unten auch noch ein wenig spitzer gedreht.

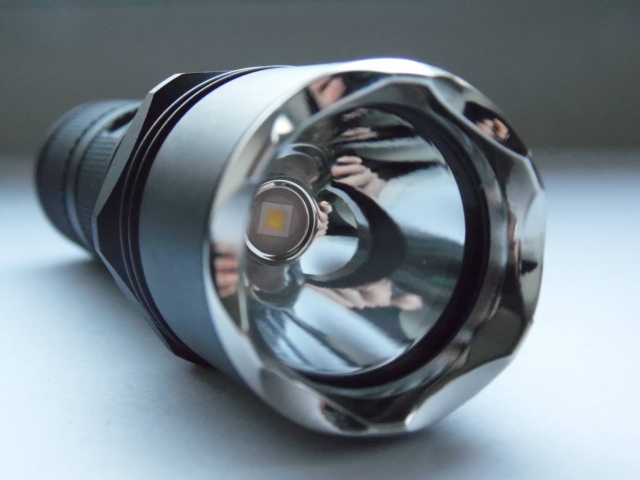

Nach dem zentieren sah alles so aus :

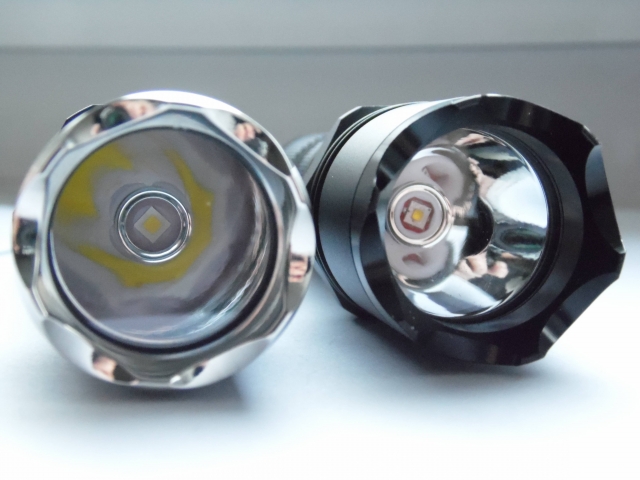

Hier noch der Vergleich zu der dedomten XP-G2 Variante :



und anschließend noch die Luxwerte :

High : 28.300 Lux
Mid : 8.310 Lux
Low : 810 Lux
Moon : 91 Lux

Alles in allem ein schöner Allrounder der ordentlich Licht macht und eine Top Reichweite hat.

Einzigst die 3C Lichtfarbe finde ich ein wenig zu kalt. Schade das es die XP-L noch nicht in 4C gibt

In diesem Sinne



[RS.FREAK]

Könntest du bitte noch ein Whitewallshot machen damit ich dir Lichtfarbe sehen kann?



[wobba]

Einzigst die 3C Lichtfarbe finde ich ein wenig zu kalt. Schade das es die XP-L noch nicht in 4C gibt

Ich nehme an Du hast die "XP-L Hi V2 3C" verbaut? Was die Lichtfarbe angeht kann ich voll zustimmen, neutral aber relativ kalt.

Wie siehts denn mit "Saturnringen" aus? In den kleinen Hosts finde ich das Lichtbild der XP-L Hi mit OP Reflektor wesentlich "sauberer".

Achso...Hast denn noch ein paar AMCs draufgepackt oder läuft der Treiber mit 3A?



[Wild]

Die Fotos werde ich nach reichen.

Ich habe den Smooth Reflektor verbaut, weil ich mehr Reichweite wollte.
Der Beam hat keine Saturnringe und ist recht gleichmäßig.
Also kein Donuthole etc.


Der Treiber ist Original mit 3A geblieben.



[KC85]

Also wenn dir die Lampe zu "kalt" ist, würde ich sie dir abnehmen.
