Das doch auch Mist.
Das untere Limit muss auch einstellbar sein.
Sonst hat man auf den letzten 10 grad drehwinkel keine bis volle Helligkeit.
So einen Regler kann man auch umstellen auf Strom Regelung.
Das dürfte jetzt nich so das Riesen Problem sein.

Bei dem einen Poti verstellt man entweder den Referenzwert des Reglers oder man verstellt den Teiler der die Ausgangsspannung aufteilt.
Mit einem niederohmigen Widerstand und einem angepassten Poti sollte sich das ganze auf konstantstrom umbauen lassen.

Wenn es auf die Größe nicht ankommt kann man einen Schaltregler auch selbst zusammen schustern.
Das ist kein Hexenwerk, viel können erfordert es nur wenn es auch noch kompakt und effizient sein muss.

Natürlich gibts da ein fertiges Bauteil, nennt sich Widerstand.
Dann such einen mit dem erforderlichen wert der rund 25W Verlust schafft.
Reichelt, Conrad, rs-online die haben alle sowas.

EDIT: jetzt mal im Ernst liest du das überhaupt was hier jemand schreibt?
Was erwartest du von einem Widerstand....



[Frickelfreak]

3 Nanjg gestappelt ( Ampere) mit Zenermod (Volt) ?
So etwas hast du gemeint ?

Zwei Stück sollten reichen (5,6A bzw. 6,08A mit der 380mA Version). Der Trick ist, dass du die LEDs damit nicht parallel betreibst, sondern in Reihe und dabei die Versorgungsspannung für den µC parallel zu einer der drei LEDs abgreifst.
Damit würde der Nanjg im worst case 4*4,2V - 2*4V = 8,8V abbekommen, keine Ahnung ob das mit Zener Mod noch klargeht und ob die AMCs das mitmachen, müsste man testen. Oder man verheizt zusätzlich noch etwas Spannung mit einem kleineren Vorwiderstand...



[Xandre]

@ Alexander

Lesen und Verstehen sind zweierlei.

Bin da nicht so bewandert wie Du
wenns um Widerstände und sonstige technischen Bauteile geht.

Deshalb frage ich nach Lösungen.

Wenn ich es nicht checke, bzw auf dem falschen Dampfer bin
und nochmal frage,liegt es bestimmt nicht daran,
dass ich es nicht gelesen habe...

Gruß Xandre



[Basti]

OK, also auf die schnelle erst mal die Blumendrahtvarriante und zwei Lüsterklemmen



[Xandre]

Habe jetzt den Dr. gefragt
wegen einer Lösung mit Nanjg"s...

Wenn jemand noch eine Lösung für das Treiberproblem
für 3 XP G2s @ 6A @ Lipo 5S hat,
nur raus mit der Sprache

Gemeinsam finden wir bestimmt eine Lösung.

Gruß Xandre



[Dark Laser]

Bitte nicht hauen wenn ich was überlesen hab

Eigentlich sollte das für den Ampere! von pcb-components ja kein Problem sein. An was lag es eigentlich, dass es nicht hingehauen hat?
Der Wichtel-Treiber sollte auch funktionieren (einfach mal anfragen) ... hast du Bedenken wegen der Dropspannung?

Mit Lineartreibern und 5S Akku hat man halt noch ne ordentliche Griffheizung

Wie wäre es aber damit (Vorsicht, bekloppter Vorschlag): "einfach" noch eine LED dazuschalten - die kann dann immerhin das Flutlicht unterstützen.
Die Treiber würden dann immer noch recht "warm" werden, aber man muss keine so extreme Widerstandsquälerei mehr veranstalten
Wenn ich mir den Handscheinwerfer so ansehe, dürfte das vom Platz her reichen. Oder noch einen kleinen Halter (klein: 5 cm ?) mit asphärischer Linse basteln und das letzte Lux rausholen.



[Basti]

Ich tippe mal drauf das die beiden Regler wegen zu geringem Innenwiederstand des Lipos und eventuell zu langer Akkukabel abgebrannt sind. Fals du noch mal ein Test mit einem Ampere o.ä. machen willst setze mal einen dicken low esr Kondesator direkt vor den Akkueingang und versuche die Akkukabel so kurz wie möglich zu halten. In meinem Monster stemmt ein Extreme 70W problemlos und das wo er 14,6V hochregeln muss. Ein Ampere sollte beim runterregeln um 8-9V bei 6A eigentlich auch keine Pprobleme haben. Da dir aber nun mittlerweile 4? Regler in Rauch aufgegangen sind tippe ich mal aufs oben genannte Versorgungsproblem.



[The_Driver]

@Xandre:

ich glaube es wäre schlau, wenn du oder Fritz mal Fotos von allen elektrischen Details der Lampe machen würdet und hier einstellt. Dazu die Längen von allen Zuleitungen etc. Bastis Idee mit der Länge der Akkuzuleitungen ist ja schon mal sehr interessant.

Es ist meistens besser, wenn viele Augen das Problem betrachten .

Da man hier ja schon öffter lesen konnte das die dicken Treiber von PCB Components beim ersten Einschalten gern mal in Rauch aufgehen habe ich sichereitshalber erst mal bei PCB Components nachgefragt was man alles falsch machen könnte. Dort wurde mir gesagt das es mit extrem niderohmigen Akkus Probleme geben könnte. Genau wie bei RC Brushless Motorreglern kann es auch beim Ledsenser Extreme zu irgendwelchen Schwingungen zwischen Regler und Akku kommen die zur Zerstörung einiger Bauteile führen können. Bei RC Reglern wird deshalb emfohlen möglichst kurze Akkukabel zu nehmen. Des weiteren haben die RC Brushlessregler dicke Pufferkondensatoren die diese Schwingungen dämpfen sollen. Zur Sicherheit wurde mir auch noch ein kleiner Pufferkondensator vor dem Regler empfohlen wenn ich sehr niederohmige (z.b. Modellbau LiPos )Akkus nutzen will. Ich wollte eigentlich nur auf 3S gehen, aber da wurde mir lieber zu 4S geraten da der Regler sonst sehr grenzwertig läuft.
D



[Basti]

Ich hatte es doch noch im Kopf das ich das hier schon mal geschrieben hatte, aber den kompletten Thread wollte ich jetzt doch nicht durchsuchen



[Xandre]

Da hast du recht

Werde sma mal darum bitten,da die Lampe gerade bei ihm verweilt...

Gruß Xandre



[Alexander]

Hab das spaßeshalber mal durchgetippt und aufgemalt.
Die Induktivität wurde so ausgelegt das die LEDs 12V zusammen brauchen und die Versorgungs Spannung zwischen 17V und 24V liegt.

Material Kosten dürften sich auf unter 15€ belaufen....
Strom ist stufenlos verstellbar, kurzschlussfest dürfte das ganze auch sein.
Genauso wie Leerlauf fest, jedoch sollte man die LEDs niemals anschließen wenn er schon an ist.
Da sich dann der Elko am Ausgang erstmal saftig entlädt



[Kenjii]

Hallo,

wenn das die Lösung ist und Du sowas baust, ginge das auch zweimal? Möglich, dass ich einen "ähnlichen" Anwendungsfall bei Zeiten habe

Grüsse

Kenjii



[fritz15]

Hallo,

das ist sehr ärgerlich mit den Treibern.

Bedingt durch die Kontruktion sind die Zuleitungen tatächlich sehr lange und gehen durch zwei Schalter.


MfG



[sma]

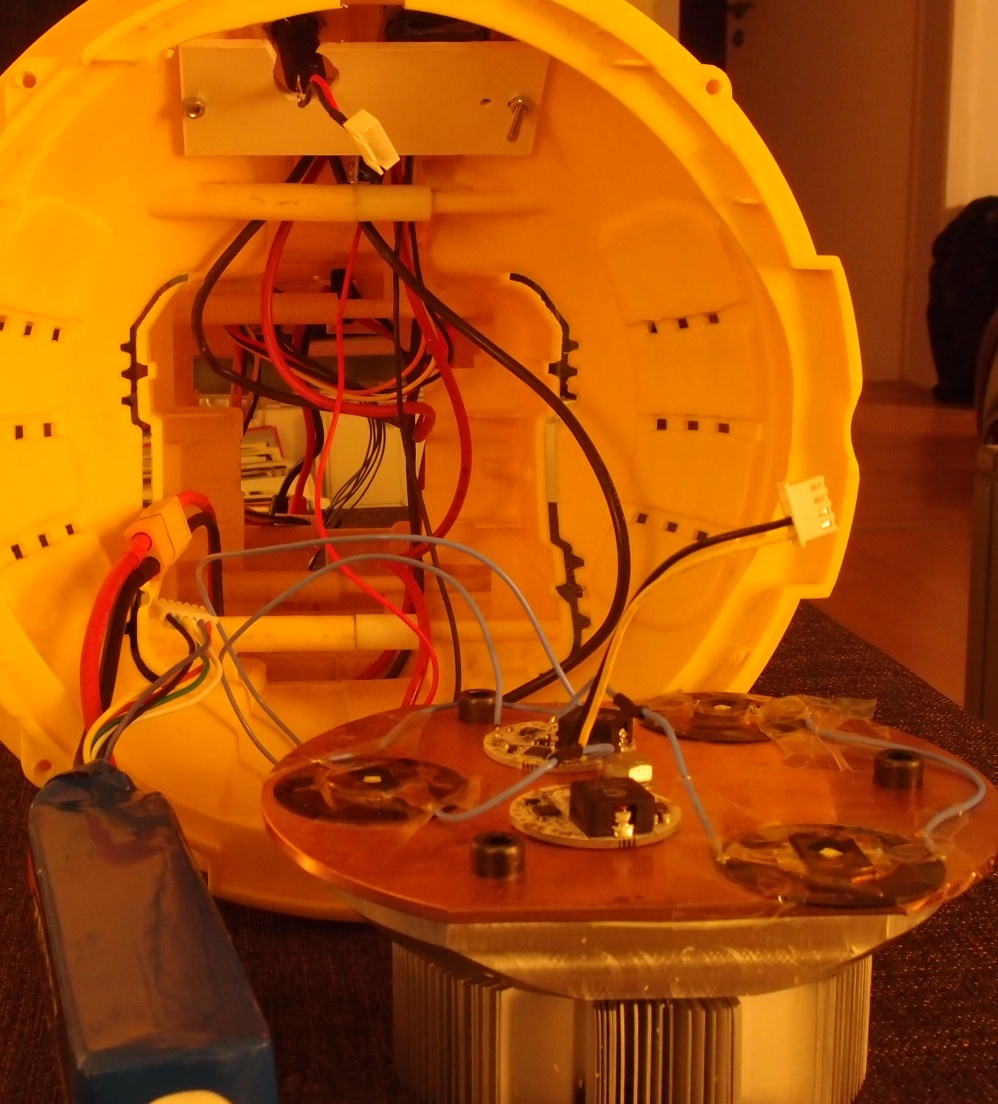

Ok, hier Bilder (Detail, Totale und bei der Gelegenheit auch der Kühlkörper) samt Infos

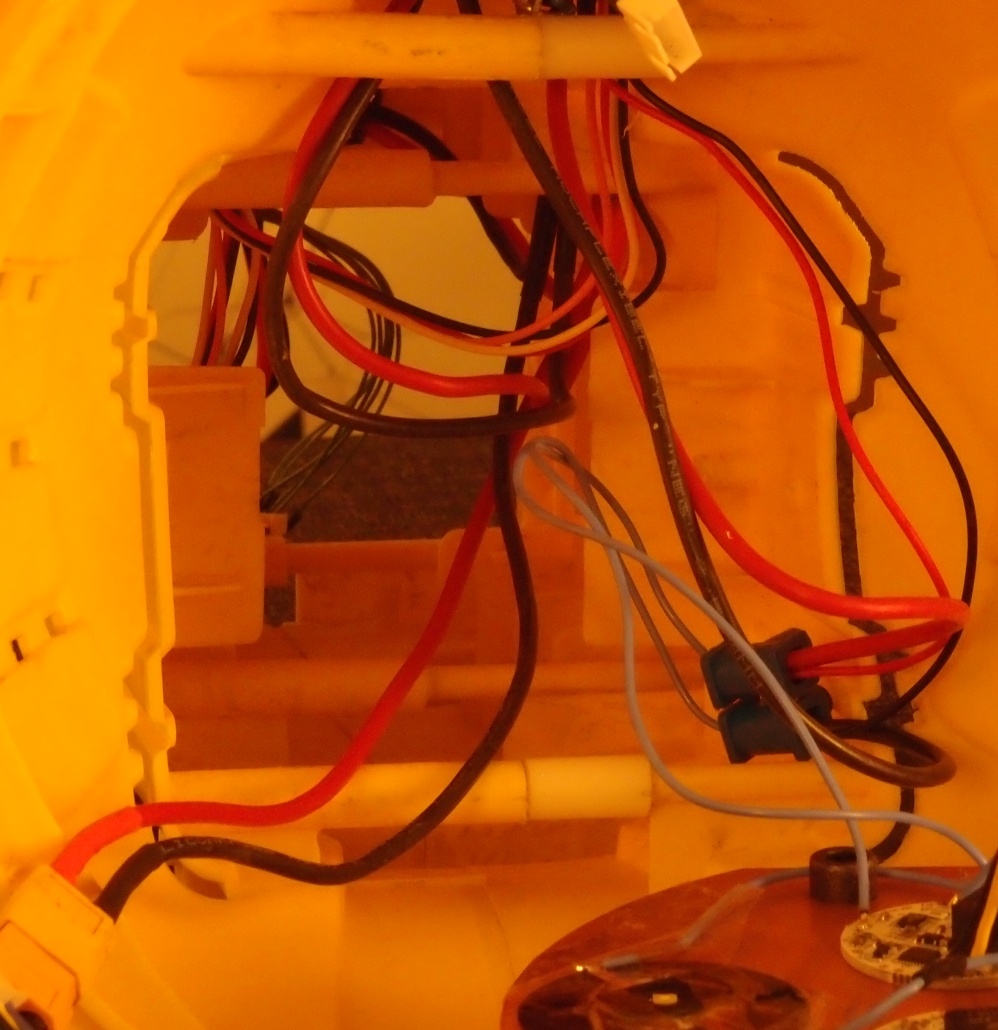

Leitungsweg:
- LiPo links unten, bis zum gelben LiPo-Stecker, 10cm
- Leitungen Rot/Schwarz (R/S) gehen vom LiPo-Stecker nach rechts oben zum Hauptschiebeschalter (nicht sichtbar), 30cm
- von rechts oben hängen sie (R/S) etwas nach unten und gehen in die Mitte oben (Wippschalter noch weiter oben), 25cm
- von dort nach rechts unten (R/S) zu den beiden Schraubklemmen, 30cm
- von dort (dünne blaue Leitungen) zum Treiber, 20cm
Insgesamt: 115cm
Außerdem: Von den Schraubklemmen gehen dünnere Kabel (r/s) zum Voltwarner hoch.

Die roten/schwarzen Flexkabel haben einen Querschnitt von2.5mm², die dünnen blauen einen Durchmesser von 1.5mm.

Was für Probleme können bei langen Leitungen von der Stromversorgung entstehen?



[Xandre]

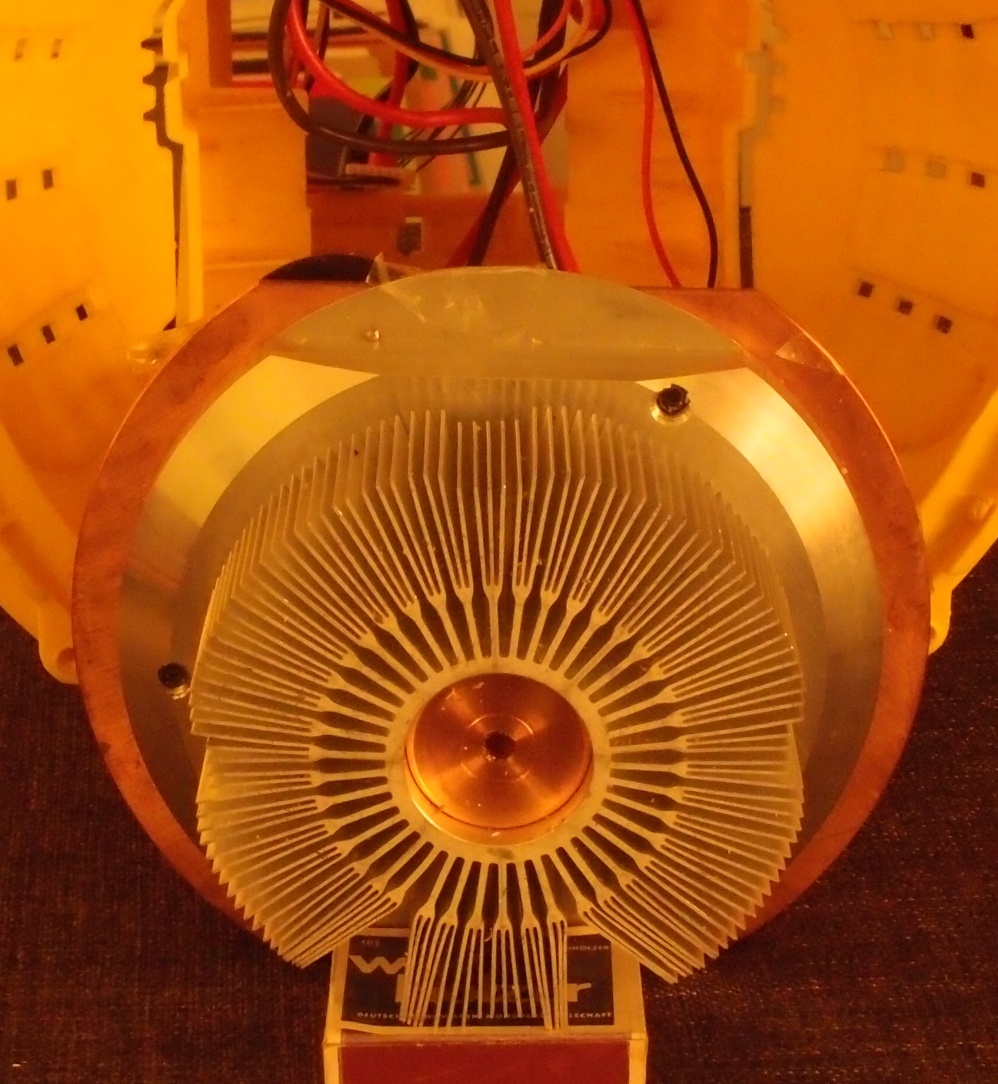

Der Kühlkörper ist echt der Hammer

Alexanders Treiber wird Nr 5
und ich denke,dass es dann geschafft ist .

Fettes Danke.

Er stellt den Treiber auf 6 A max
und das Teil hat noch sehr sehr hohe Reserven (wer weiß was noch Alles kommt ..)

Gruß Xandre



[Xandre]

Beim der Wichtel habe ich auch mal wegen dem Treiberproblem angefragt.

Er meinte : Der Taskled Treiber ist kein synchroner Buck Treiber, wodurch enorm viel Hitze bei höheren Strömen entsteht.
Und seiner hätte keine Probleme mit der hohen Vf der XP G2s...

Gruß Xandre



[Xandre]

So,
nach langem Treiber hin und her
wird jetzt der Wichteltreiber 9A adjustable verbaut.
Er liegt schon bei sma

Gruß Xandre



[The_Driver]

So,
nach langem Treiber hin und her
wird jetzt der Wichteltreiber 9A adjustable verbaut.
Er liegt schon bei sma

Gruß Xandre

Wir aber bis samstag fertig, oder...? *lechz* *sabber*

Sonst soll er es bei LiD in der Küche machen - damit hat er ja schon Erfahrung



[Xandre]

Du wirst lachen,im Notfall wirds so gemacht
Wurde auch schon darüber gesprochen.

Sma verbaut vermutlich heute noch den Treiber
und wenn ich die 3 XP G2 S2 noch bekomme
werden die noch verbaut..

Aber mit den "alten" XP G2 ist die Lampe auch richtig geil .

Jetzt hat aber erst mal dauerhafte Funktion Priorität...

Gruß Xandre



[Xandre]

Der Treiber hat eine Qualmwolke beim Einstellen
des Potis gemacht und keiner weiß warum...bullshit...

Nr 5 is dead

Alexanders Treiber ist leider noch nicht fertig...

Aber wir geben nicht auf

LiDs Küche muss für einen Test mit dem Teil herhalten:
432W LED RGB Touch Controller w/ Mini Receiver - Black + White (3 x AAA) - Free Shipping - DealExtreme

Da ich kein Netzteil habe, habe ich den "Treiber" an ein
12 Volt Akkublock angeschlossen und eine LED leuchtet schwach. (0,3 A auf high )
Vermutlich liegt es daran,dass eben nur 12 Volt anliegen und das Teil
gerade mal so läuft. Mal schauen wie es mit dem 5S Lipo aus sieht...

Das UI mit der Fernbedienung ist genial

Gruß Xandre



[Basti]

damn! In der Lampe muss doch irgendwo der Wurm drin stecken. Kann doch nicht sein das sie einen Treiber nach dem anderen frisst.



[Xandre]

Ne die Lampe ist " ok" .

Zitat sma:
Vorhin vorsichtiger Versuch Inbetriebnahme an einem Widerstand statt LEDs,
damit ich das Poti einstellen kann.
Statt dessen: Pouf! Rauch entwichen. Wichtel putt.

Ich habe noch keine Idee warum.
Ein Glück , daß ich außer Wurfweite von Dir bin.

Gruß Xandre



[cre8ure]

Du solltest den Thread in "Treiber Grillinger" umbenennen.



[Basti]

Lol
Der nächste Treiberversuch muss schon deshalb bei Lids TreiberSommereingrillen gemacht werden



[Xandre]

Ihr seid ja lustig

Gruß Xandre



[Kenjii]

Moin,

ich glaub's ja nicht ... das ist nicht nur ärgerlich, langsam wird's auch teuer mit ständig neuen Treibern.

Ein kleiner Trost, seit 3.14 Uhr heute früh liegt Throwermedizin in Eutingen im Gäu. Ich hoffe wenigstens das klappt!

Grüsse

Kenjii



[Xandre]

Der Wichtel ist cool

Hat mir angeboten die Lampe komplett zu vermessen
und wenn möglich den Treiber zu reparieren.

Aber da wir ja unter "Zeitdruck" sind
wird jetzt erst mal das RGB Teil versucht...

Bis zum Grillinger bei mir wird sie ohne Kompromisse laufen

Gruß Xandre



[Nicolaas]

Du willst wohl unbedingt dass Wettbewerb gewinnen was?

LG
Nico



[Xandre]

Ne, würde nur wieder Moddingarbeit hinter sich ziehen

Bringe die Lampe mal mit und ein Netzgerät
und 1000 Meter Verlängerungskabel

Gruß Xandre



[Xandre]

Sma hat paar Widerstände angebracht
und nun leuchtet sie mit ca 5,5A im DD

Aber man darf nur kurz,da die Widerstände extrem schnell heiß werden--Plastik.

Der RGB Treiber wird in LiDs Moddingküche getestet und dann entschieden.

Danke

Gruß Xandre



[sma]

Sma hat paar Widerstände angebracht und nun leuchtet sie mit ca 5,5A im DD

Hätt's nicht verantworten können, daß Xandre ohne sein Schmuckstück außer Haus muß.

Direkt, also wirklich unmittelbar beim Einschalten. Treiber: puff! Ich: baff.
Der Treiber wurde ja noch vor dem Versand getestet, der kanns wohl nicht gewesen sein. Richtig angeschlossen, Eingangsspanung o.k., 1 Ohm Last, Wärmeleitkleber nichtleitend auf kleinen Kühlkörper, und nicht auf leitende Teile. - Dennoch scheint es auf irgendeine Art irgendwo eine Kurzen gegeben haben.

Aber man darf nur kurz,da die Widerstände extrem schnell heiß werden--Plastik.

Sind 6x17W Widerstände (10/12 Ohm) parallel (das dickste was ich geschwind in der Elektronik-Apotheke vorhin um die Ecke bekommen habe), damit 2 Ohm 100W rauskommen. Trotzdem werden die ohne eigenen Kühlkörper bei 50W natürlich schnell heiß.

Habe noch experimentiert, ist doch nicht so schlimm: Kann man schon betreiben, halt nicht übermäßig lang, und es ist ja eh ein Provisorium.



[Basti]

Wäre es da nicht sinnvoller gewesen das Monster nur mit einem 3S zu befeuern? Da hätte es warscheinlich gar keine Wiederstände gebraucht



[Xandre]

Das ist vermutlich richtig.

Aber Akkuhalter,Anschlüsse, Akkus usw
hatte Alles geändert und besorgt werden müssen ...
Habe ja auch keinen 3S Lipo so rum liegen.
Und 1 XP G2 an einem Akku ...

Edit: Nette Stichworte

Gruß Xandre



[Xandre]

Lampe läuft gut mit den Widerständen
und wir haben sie nach außen verlegt.

Sieht zwar sehr nach Provesorium aus (was es auch ist)
aber so kann wenigstens keine Kernschmelze mit dem Akkupack passieren...

Gruß Xandre



[The_Driver]

Lampe läuft gut mit den Widerständen
und wir haben sie nach außen verlegt.

Sieht zwar sehr nach Provesorium aus (was es auch ist)
aber so kann wenigstens keine Kernschmelze mit dem Akkupack passieren...

Gruß Xandre

Nur eine "Gehäuseschmelz"

Also Leute, ihr könnte euch sicher sein, diese Lampe leuhtet weiter als eure . Wirklich ein tolles Teil!
Der Kühlkörper ist riesig und echt schwer .



[Xandre]

Da die Vermutung nahe liegt,
dass sma den Wichteltreiber beim Potten "eingegrillt" (Kurzschluß ) hat
und die Warnungen vor dem RGB Teil ernst genommen wurden,
haben wir auf weitere Tests verzichtet.

Jetzt warten wir mal ab,was Alexanders Treiber macht...

Sma schickt den Treiber warscheinlich zu Der Wichtel zurück
um nachschauen zu lassen, was nicht so ganz gepasst hat...

Mit dem "Widerstanspack" im Direkt Drive gehen ziemlich genau 50 Prozent an
Strom in Wärme über.

Das kann noch nicht ganz die Lösung sein, aber hat sehr gut funktioniert

Mit vollem Akku waren wir bei 5,5A,
bei 3,9 Volt waren es noch 4,8 A .

Gruß Xandre



[sma]

Mittlerweile hat die Leuchte wieder einen vernünftigen Treiber.

Es ist nochmal der 5-9A vom Wichtel. Diesmal zusätzlich mit Kapazität am Eingang. Die langen Versorgungs-Leitungen scheinen wirklich zuviel Induktivität(/Kapazität?) zu haben und für eine tödliche Spannungspitze beim Einschalten gesorgt zu haben. Aber nun funktioniert es.

Außerdem sind brandneue LEDs von Vinz drin, die nach dem Entfernen des Doms seine Spezial-Behandlung zur Tint-Verbesserung erfahren haben.

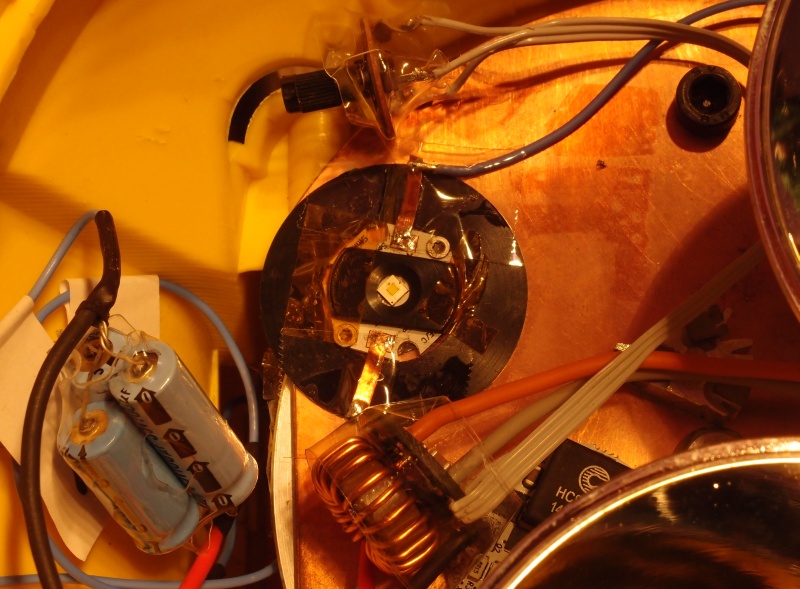

Links sieht man Elkos. Ich habe alle 100µF, die ich grad fand, reingelötet. Außerdem sieht man oben das Dreh-Poti, mit dem am Treiber der Strom eingestellt wird. Der Treiber ist nicht gepottet, da ich anfangs Sorgen hatte, daß ich kein ausreichend isolierendes Material hatte (v.a. kapazitiv). Wie man die Leucht nun am besten fährt, darüber darf sich erstmal Xandre den Kopf zerbrechen



[Xandre]

Wow

Voll geil

Fettes Danke !

Sag bitte noch was zur Lichtfarbe usw

Gruß Xandre



[Xandre]

Jetzt sollten theoretisch die 2 Mio LUX
mit einer 3er-LED-Lampe fallen ...

(aber ich will den Tag nicht vor dem Abend loben)

Gruß Xandre



[Der Wichtel]

Schön zu hören, dass es mit den Kondensatoren geklappt hat
