Wäre cool
wenn Es bis zur Dortmunder Nachtwanderung fertig wäre,
da dort paar gute Photographen anwesend sind
und natürlich auch so :)

Gruß Xandre


fritz15

Flashaholic**
8 Mai 2011
1.008
1.623
113
Aalborg, Dänemark
Hallo,

hier schon mal ein kleiner Einblick :thumbup:

19763

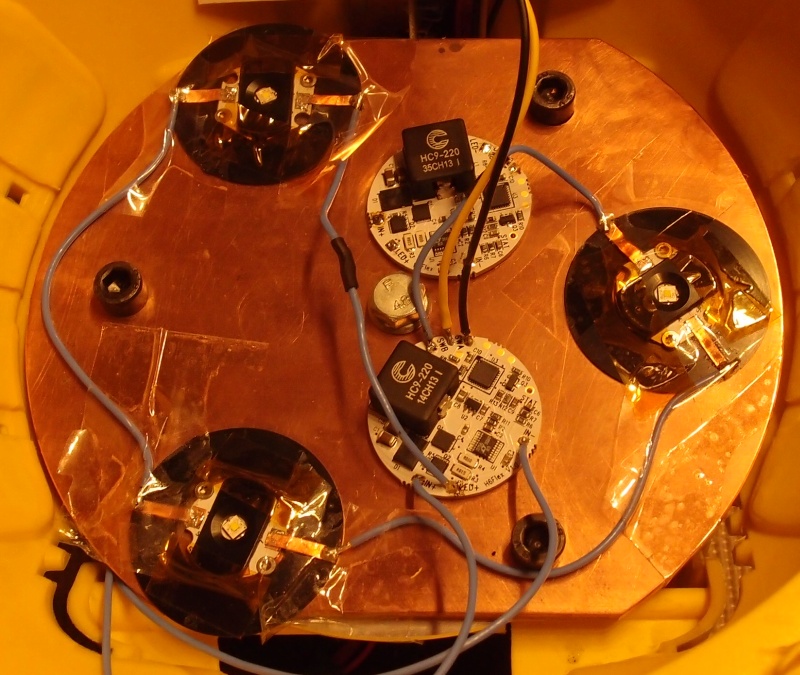

Die Leds sind direkt auf eine 3 Millimeter starke Kupferplatte geschraubt und diese dann wieder auf 20 Millimeter Alu, welches dann wieder mit einem großem Kühlkörper verschraubt ist.
Da der Reflektor sehr weit auf den Leds sitzt musste ich noch anstatt normalen Kabeln ein dünnes Kupferband verwenden um die Leds anzuschließen.
Die schwarzen POM Scheiben isolieren diese gegen die Kupferplatte.

MfG


Anhänge

  • FormatFactoryDSCF5254.jpg
    89,2 KB · Aufrufe: 628
Zuletzt bearbeitet von einem Moderator:

Gonzo

Flashaholic***
12 April 2012
7.382
2.244
113
Gütersloh
Wo bekommt man solches Kupferband her ? Leiten die auch genügend A ? Das Problem hatte ich nämlich auch schon das ein oder andere mal ...


Photon

Flashaholic**
8 Juni 2012
1.313
1.303
113
Heidelberg
Nein, ist Kupferblech. Gibt es in sehr gut sortierten Bastelläden, oder bei Buntmetallanbietern. Problem ist dort oft die Mindestbestellmenge.

  • Danke
Reaktionen: Gonzo

fritz15

Flashaholic**
8 Mai 2011
1.008
1.623
113
Aalborg, Dänemark
Hallo,

das ist 0.2 Millimeter dickes Kupferblech.
Bei einer Breite von 4 Millimetern ergibt das einen Querschnitt von 0.80 mm².
Sollte also durchaus reichen.

Kleinere Mengen gibts bei Ebay oder auch bei mir, wenn ihr mir eine PN schreibt ;)
Da ich sowieso mehr habe, als ich brauche kann ich euch gerne was ein einem Briefumschlag schicken.

Gruß,
Fritz

  • Danke
Reaktionen: Gonzo

Photon

Flashaholic**
8 Juni 2012
1.313
1.303
113
Heidelberg
Habe den PCB Ampere mit dem Nano_Dim aus gleichem Haus in dem Scheinwerfer verbaut. Läuft ohne Fehl-und Tadel mit einer PWM von 2kHz und einer Schaltfrequenz von ~800kHz bei fast 0 bis 5A stufenlos, ohne fühlbare Erwärmung des Treibers. Das man die Last (Led) vorher fest anklemmt sollte klar sein. Bei einem Buck-Treiber kann das die Led(s) himmeln, bei einem Boost-Regler den Treiber :eek: .

Gruß
Volker

  • Danke
Reaktionen: Xandre

Xandre

Flashaholic***²
8 März 2011
13.263
5.524
113
BaWü
Habe läuten gehört,dass Fritz das Monster fertig hat :thumbup:

Aber habe es noch nicht in den Händen...

Gruß Xandre


Xandre

Flashaholic***²
8 März 2011
13.263
5.524
113
BaWü
Ich mal nicht,
werde halt keine mehr dort bestellen.

Es gab ja schon öfters was,wie zB das Aufblitzen beim Anschalten.
Und das wurde ,was ich weiß ,auch nie vom Hersteller richtig gelöst.

Gruß Xandre


The_Driver

Flashaholic***
22 März 2012
7.419
5.209
113
Essen
Ich mal nicht,
werde halt keine mehr dort bestellen.

Es gab ja schon öfters was,wie zB das Aufblitzen beim Anschalten.
Und das wurde ,was ich weiß ,auch nie vom Hersteller richtig gelöst.

Gruß Xandre

Das finde ich schade. Wenn die wegen euch die Treiber noch mal verbessern, dann würde das allen hier was bringen ;)
Und ja, ich weiß, dass das sehr idealistisch klingt :D.

  • Danke
Reaktionen: Xandre

Xandre

Flashaholic***²
8 März 2011
13.263
5.524
113
BaWü
Hast schon recht, :thumbup:
aber ich mit meinen Kenntnissen bin da nicht der Richtige dazu,

Gruß Xandre


fritz15

Flashaholic**
8 Mai 2011
1.008
1.623
113
Aalborg, Dänemark
Tjo, warten auf neuen Treiber.
Diesmal von Taskled, vielleicht habe ich dann mehr Glück...

Ich will die Produkte von pcb keinesfalls schlecht machen, aber irgendwie finde ich das schon seltsam. Ich meine ist ja nicht der erste Treiber, den ich verbaue und allzu viel kann man da ja auch nicht falsch machen. Vorallem wenns nun der dritte ist und man alles dreimal kontrolliert obs passt.
Ich werde da auf jeden Fall nochmal nachfragen, aber im Moment habe ich keinen Nerv dazu.
Vielleicht kann ich die ja sogar mal einschicken und erfahre dann auch, woran es lag.

MfG

  • Danke
Reaktionen: Xandre

Xandre

Flashaholic***²
8 März 2011
13.263
5.524
113
BaWü
Neues Jahr,neues Glück...

Der neue Treiber ist angekommen :thumbup:

@ Fritz: Damit du das fette Teil endlich mal los wirst :D

Gruß Xandre


Xandre

Flashaholic***²
8 März 2011
13.263
5.524
113
BaWü
War aber trotzdem ein sehr netter Abend gestern :thumbup:

Die LED bei deren die Bondingdrähte geberstet sind,,war vorher schon nicht ganz fit.

"Normalerweise" hört und liest man,dass die XP G2
bei ca 5,4 A ihren Maxoutput hat,
aber beim Durchschalten der 8 Modi (Testlauf ) ,ist uns aufgefallen,
dass die LEDs von 6A auf 6,6A :eek:
noch deutlich ( sogar sichtbar) heller wurden.

Gruß Xandre


sma

Flashaholic**
8 Januar 2011
2.169
3.946
113
Aalen/Ulm, um, und herum
Nachdem auch nach LED-Reparatur nix mehr ging, war der nächstliegende Verdacht: Treiber puttgegangen und dabei auch noch die LED gehimmelt. Die LEDs waren zwar stark überbestromt, aber eine durchbrennende LED dürfte so einen Treiber m.M. nach nicht mitnehmen. Und an der Elektrik war sonst alles einwandfrei, keine Wackler o.ä.

Ich hab sie mitgenommen, weil ich daheim den gleichen Treiber rumliegen hatte. Und nach Anschluß des neuen Treibes vorhin funktionierte auch alles wieder. Der Treiber scheint mir nicht 100% stabil, hat sich mal beim Einschalten etwas aufgehängt.

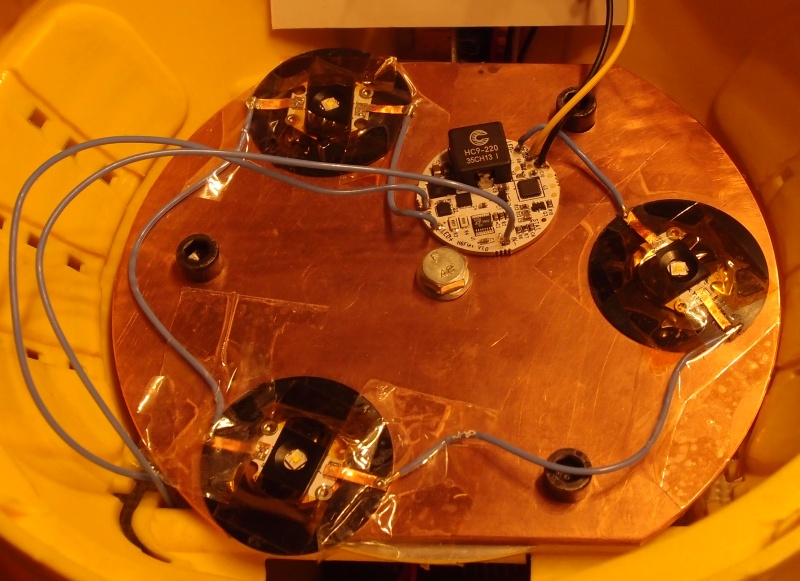

Vorher
full


Nachher
full

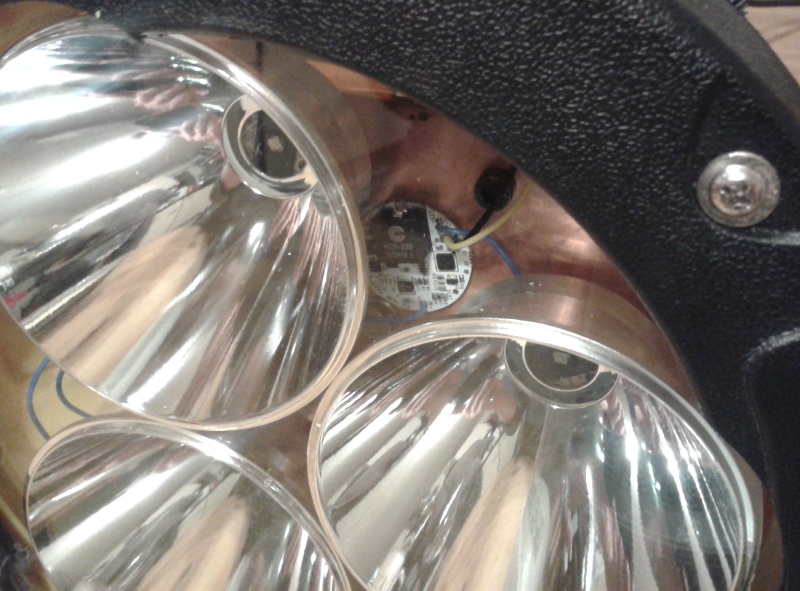

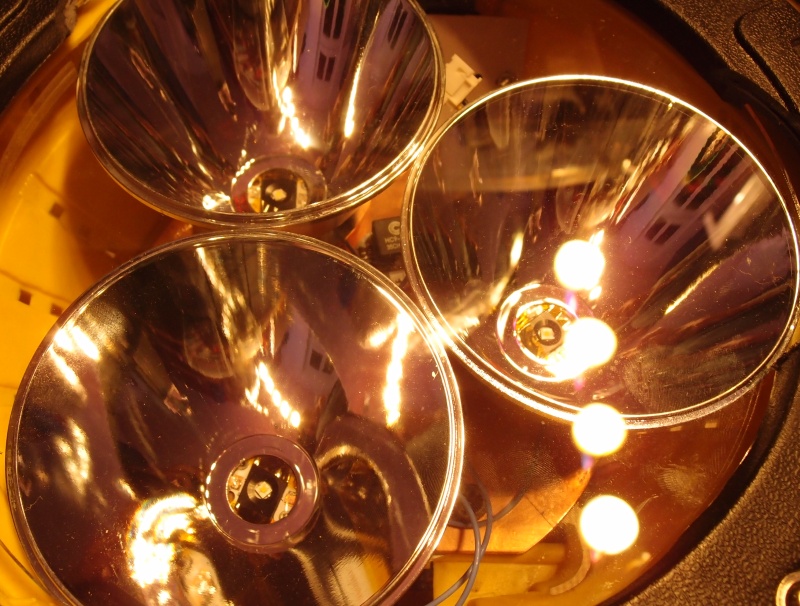

Mit Reflektoren
full


Ich habe den Treiber auf 5.0 A eingestellt. Mehr wollte ich nicht probieren, das überlasse ich dem Besitzer! Im Auswahlmenü (beim Max-Strom festlegen) wird die Lampe dunkler gefahren (sie wird als auch von 6.0 auf 6.6A noch merklich heller), d.h. es mag gut sein, daß sie im Betrieb nur noch unwesentlich heller wird.

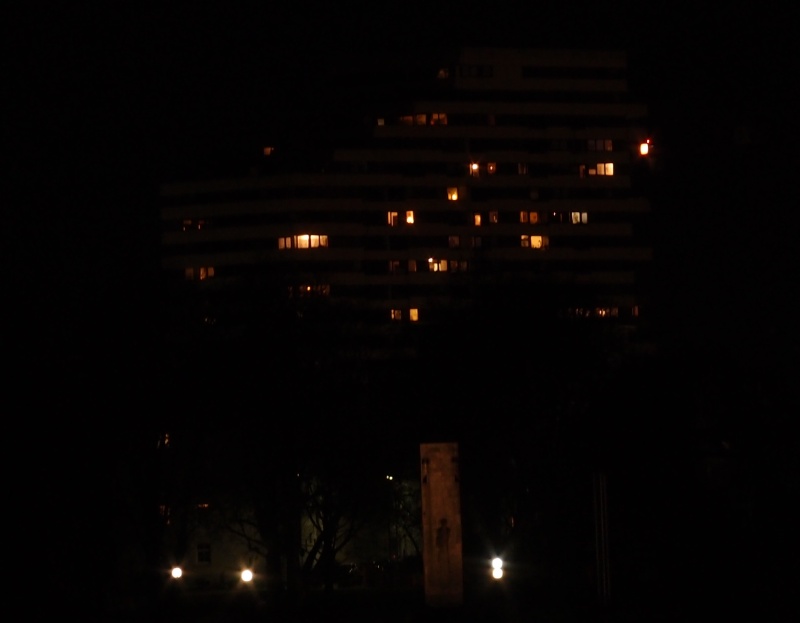

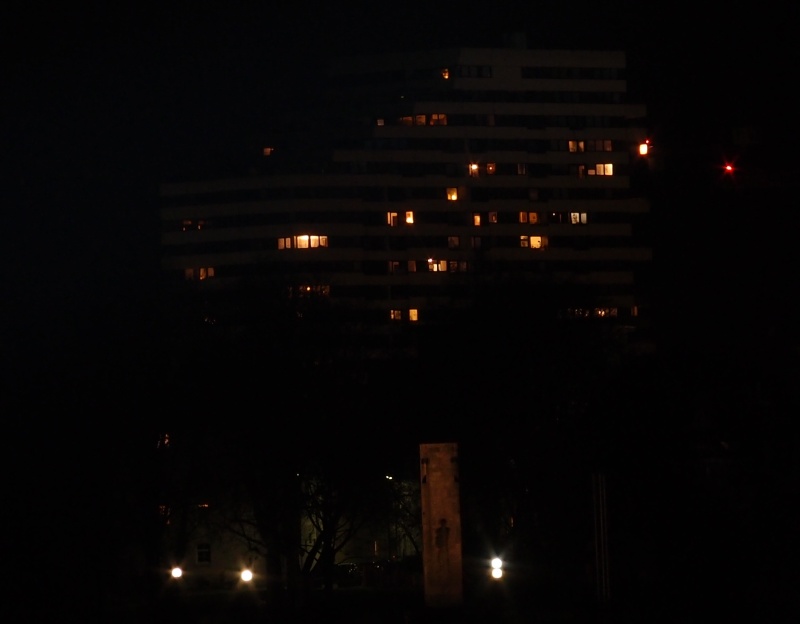

Beamshots (ISO100, F5.6, 1s, Distanz ~635m)

Kontrolle
full


SR95S-UT
full


Lux-Monster
full


Lux-Messung: 2370Lux@29.03m = 1.996.607 cd

hihi, na sowas. Tja, Xandre viel Spaß beim Verbessern der Reflektor-Einstellung, oder höher bestromen. Das schaffst Du bestimmt! :)

Nachtrag:

Lumen-Abschätzung (einen der drei Reflektoren auf den Port gerichtet) 675*3=2025 lm

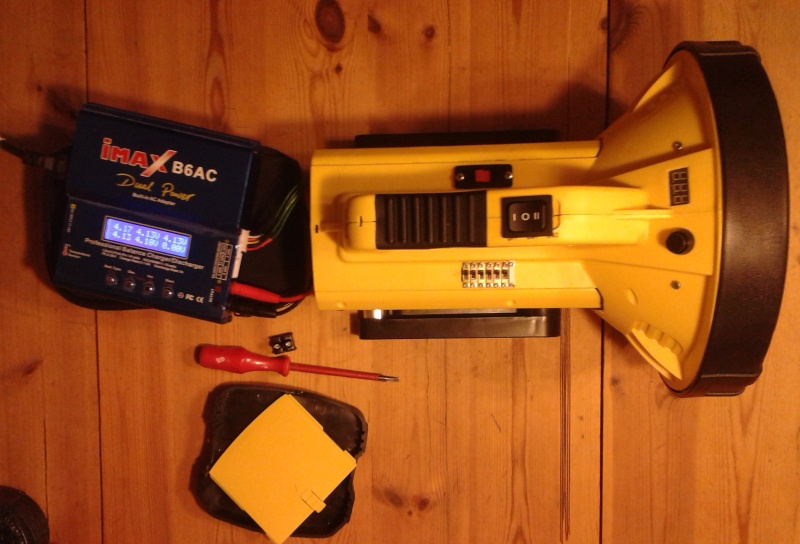

Impressionen (weil se grad noch bei mir steht), tja Xandre, Vorfreude ist die schönste Freude :D

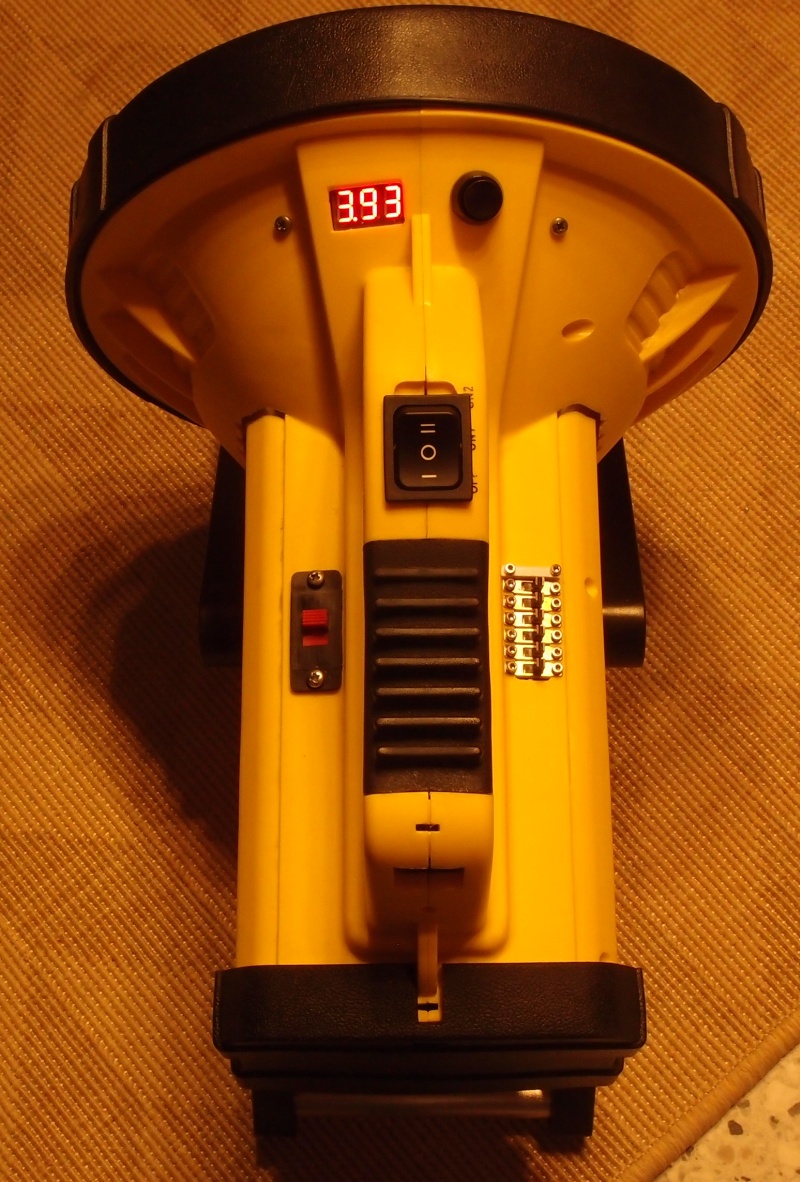

Schickes Teil, das Fritz da gebaut hat.

- Voltwarner
- rechts davon der runde Taster zum Modi-Schalten und Treiber programmieren
- schwarzer Hauptschalter
- roter Schalter als Weiche (Akku an Lampe oder Ladekabel angeschlossen)
- Reihe von Schiebeschaltern als Weiche für den Balancer-Anschluß (Voltwarner oder Ladekabel)

full


gestern an der Tankstelle
full


Nett, eine Leuchte, bei der man Treiber und Kühl-Grundplatte, alles in Betrieb sieht.
full

Zuletzt bearbeitet von einem Moderator:

Xandre

Flashaholic***²
8 März 2011
13.263
5.524
113
BaWü
Auf dem 2ten Bild wirds gar nicht heller :D

Hammer, und Danke :thumbup:

Das mit den A muß getestet werden...

Das Klebeband isoliert und hält die Spacer ,die LEDboards sind geschraubt.

Gruß Xandre

Zuletzt bearbeitet:
  • Danke
Reaktionen: archangel
