Umbau Skilhunt K30GT

Dieses Thema im Forum "Lexels Treiber und Projekte" wurde erstellt von Lexel, 25. Januar 2018.

  1. Umbau Skilhunt K30GT

    [​IMG]


    TN42 BLF Treiber von mir etwas kleiner gefeilt passt

    XHP50.2 5000K auf 6V 5A moderat betrieben, alte SST-90 ging an Köf für Tests
    Musste recht lange auf die XHP50.2 aus China warten

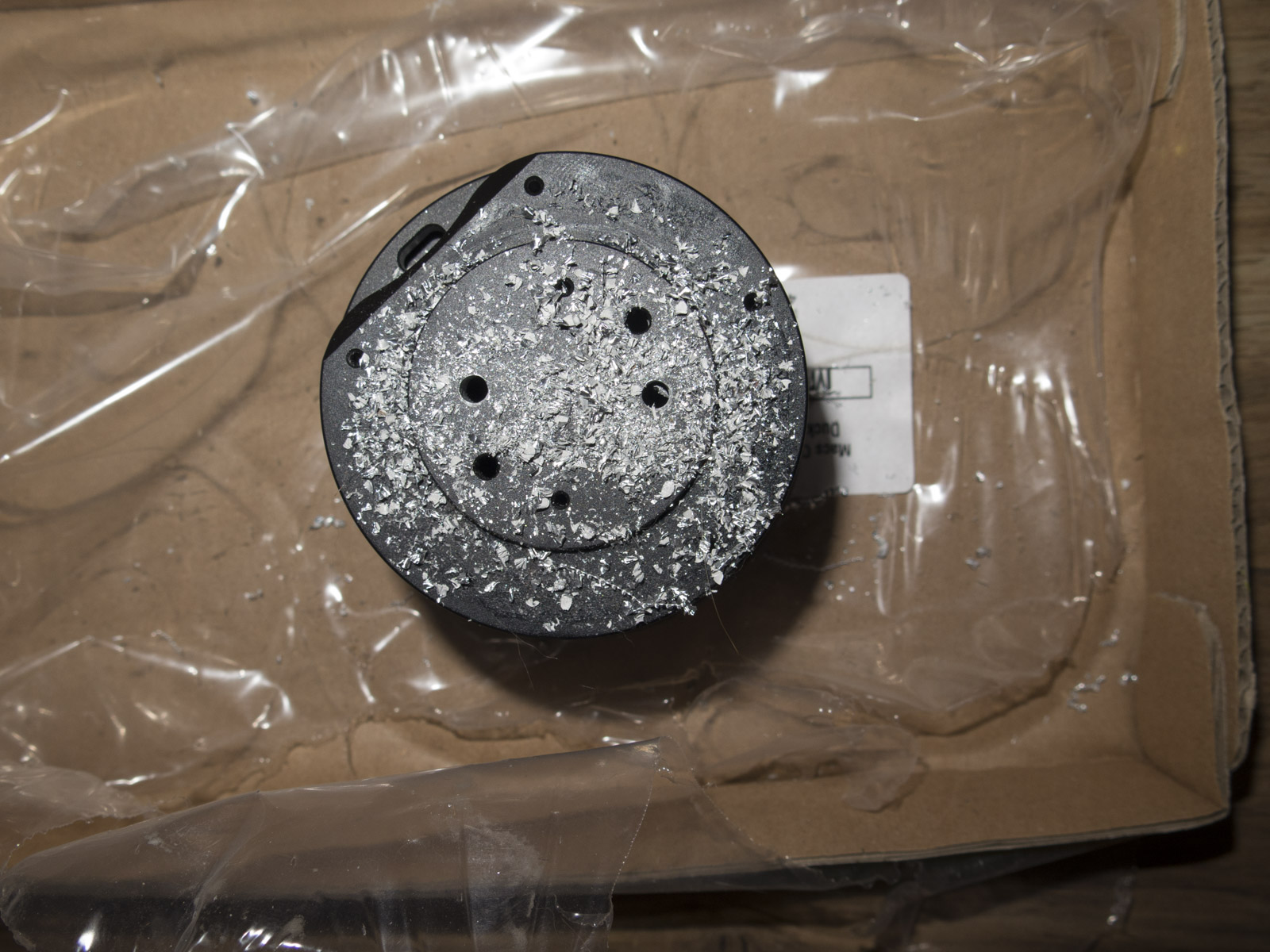

    Erstmal neue Löcher für Leitungen bohren, da das MCPCB andere Durchlässe hat
    [​IMG]

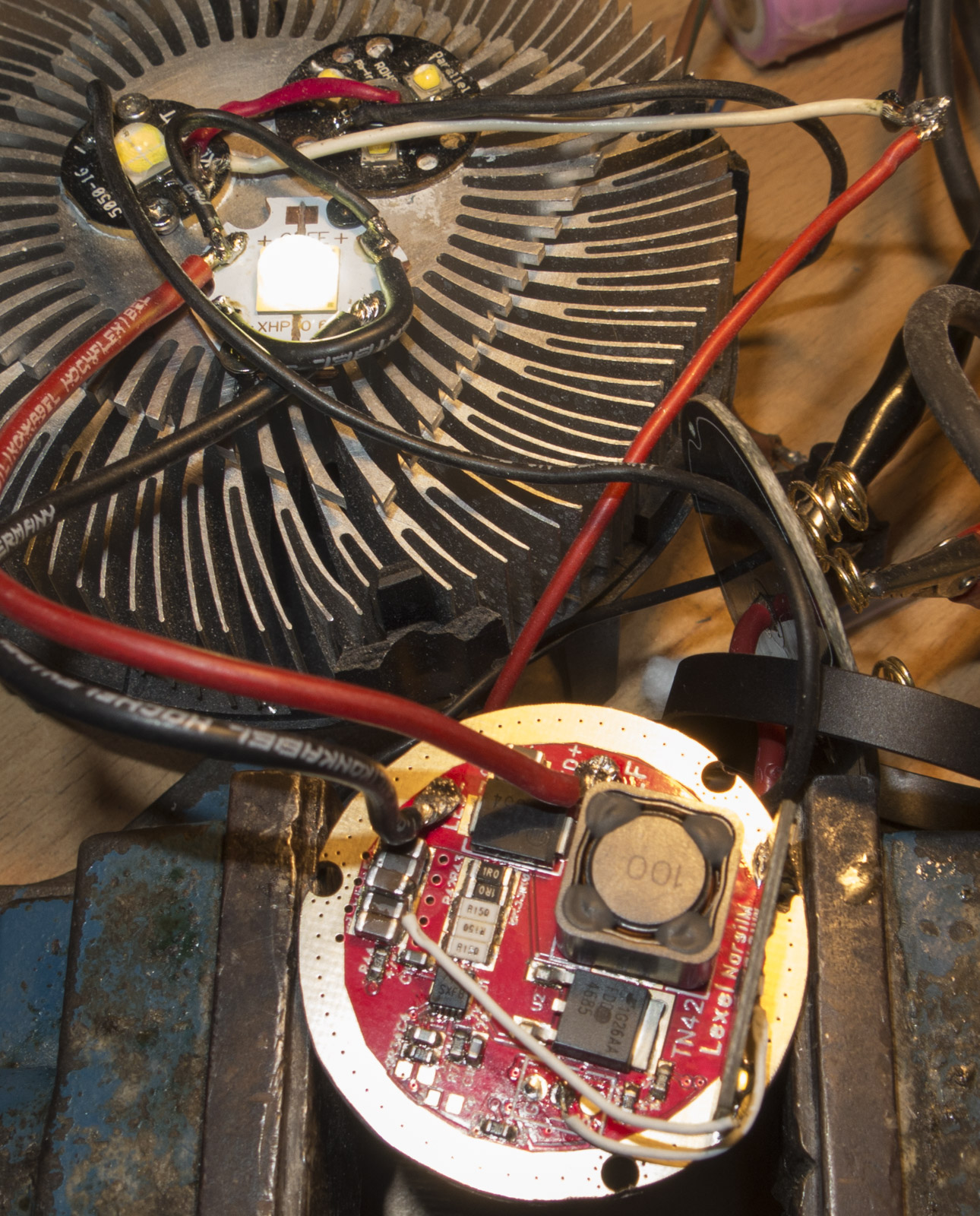

    Treiber auf meinem Prüfstand, halbe XHP70.2
    [​IMG]

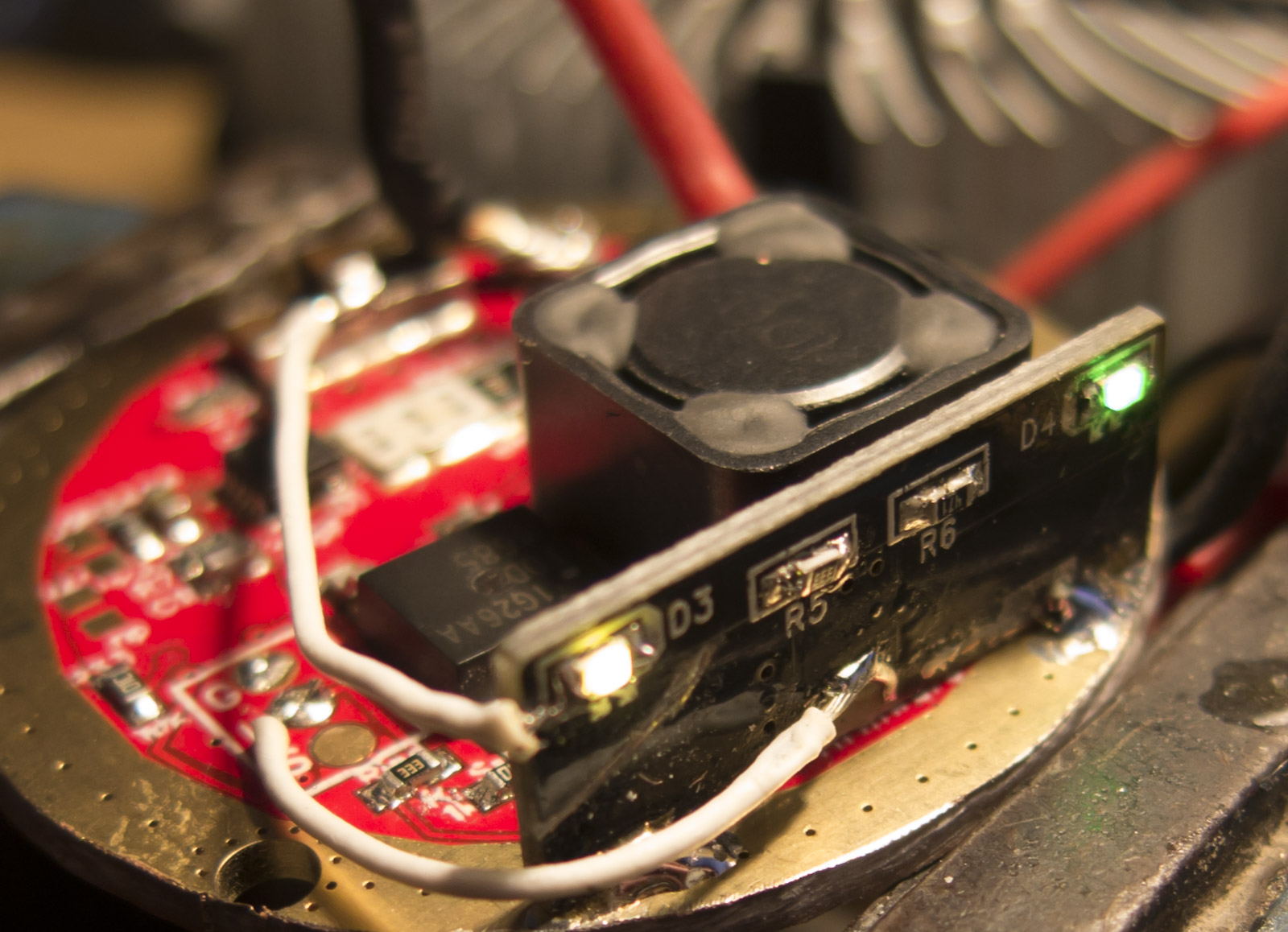

    alte Huckepack Platine zurechtgemacht und an neuen treiber gelötet, LEDs getauscht gegen grün und warmweiß
    [​IMG]

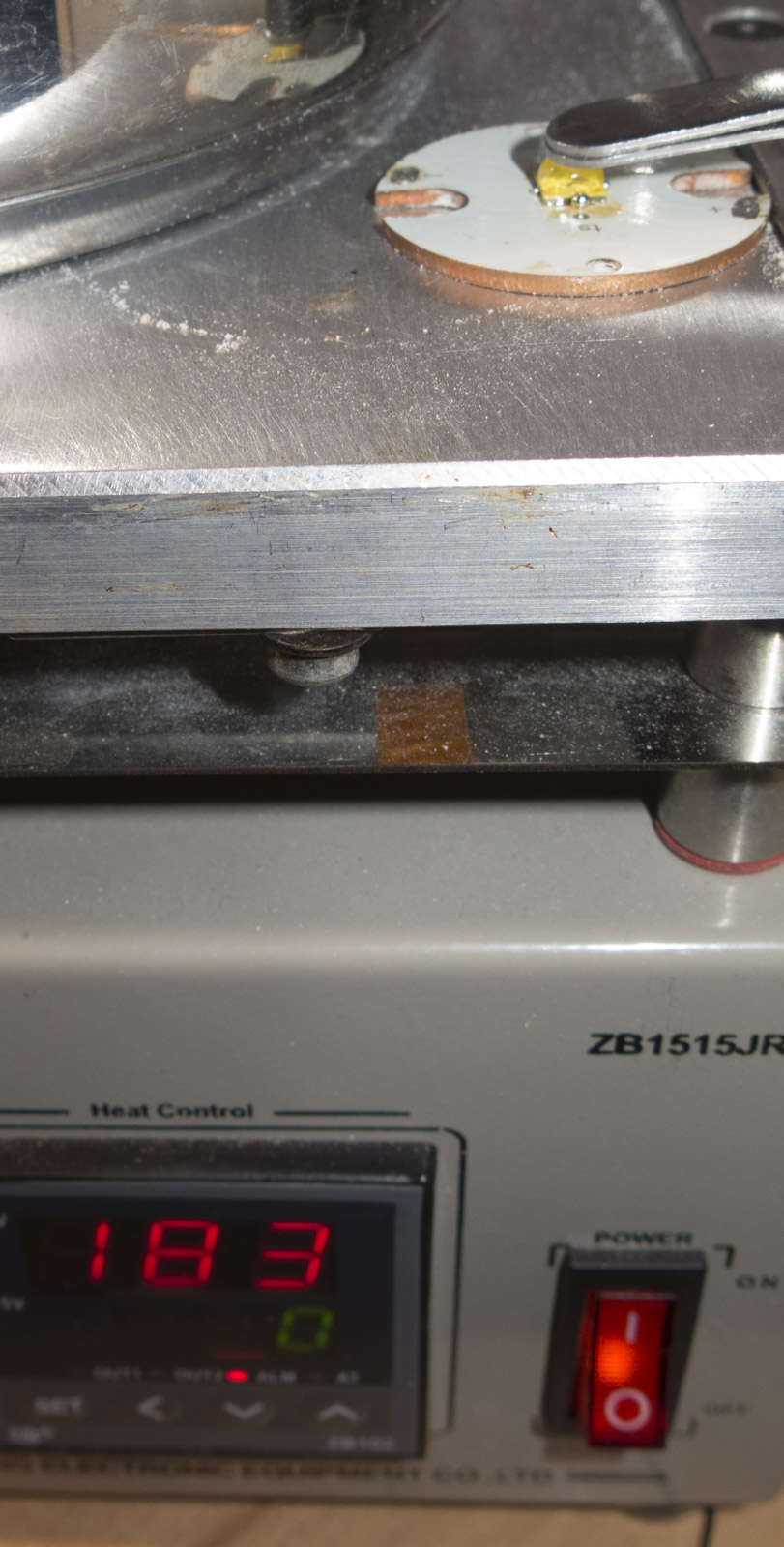

    LED reflowed beim Abkühlen mit Pinzette beschwert, so dass überschüssiges Lötzinn unter der LED hervorgedrückt wird
    [​IMG]

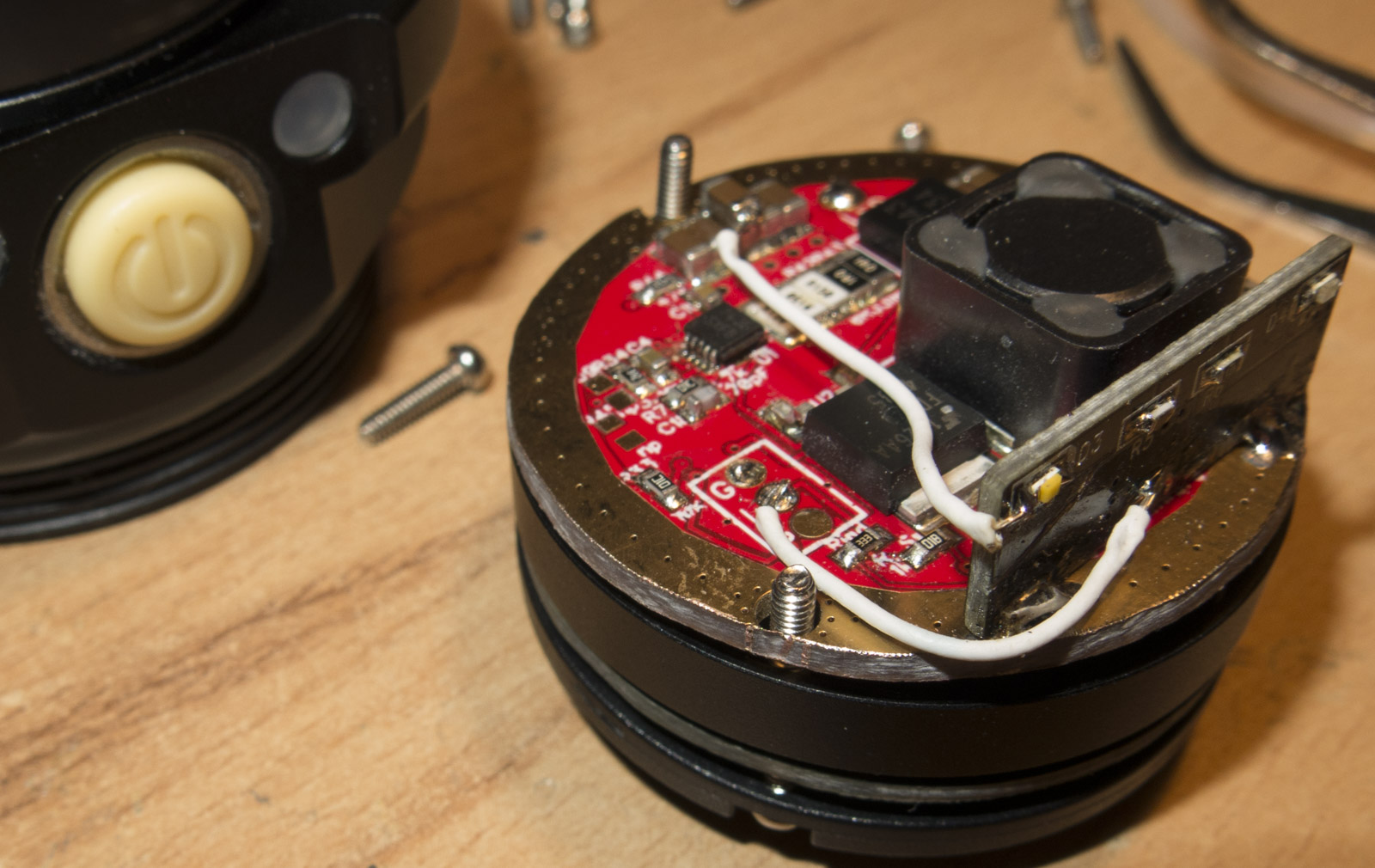

    Zusammenbau
    [​IMG]

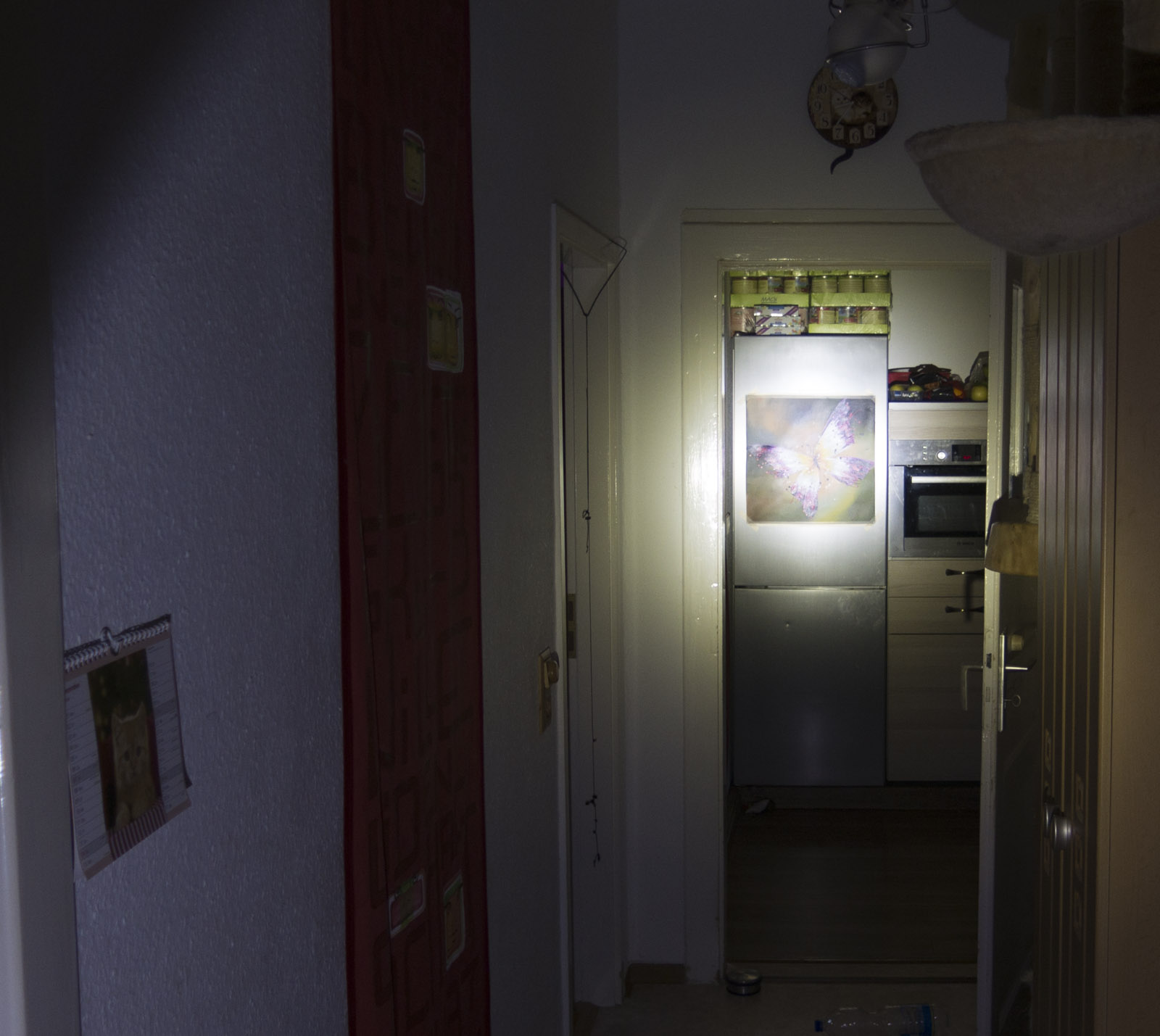

    Sicher keine Lampe für Whitewallhunting
    [​IMG]
