Ich habe ja schon einige Lampen repariert und umgebaut, aber noch nicht so wirklich gepostet


Umbauten von 29.12.


3. Acebeam K60 nach kleinem Unfall vor 3 Wochen

Umbau auf XHP70.2 P2 in 4000K und 5700K, auch 3000/5000K möglich
Treibermod mit 16,5% mehr Leistungsaufnahme und ca. 21% mehr LED Strom

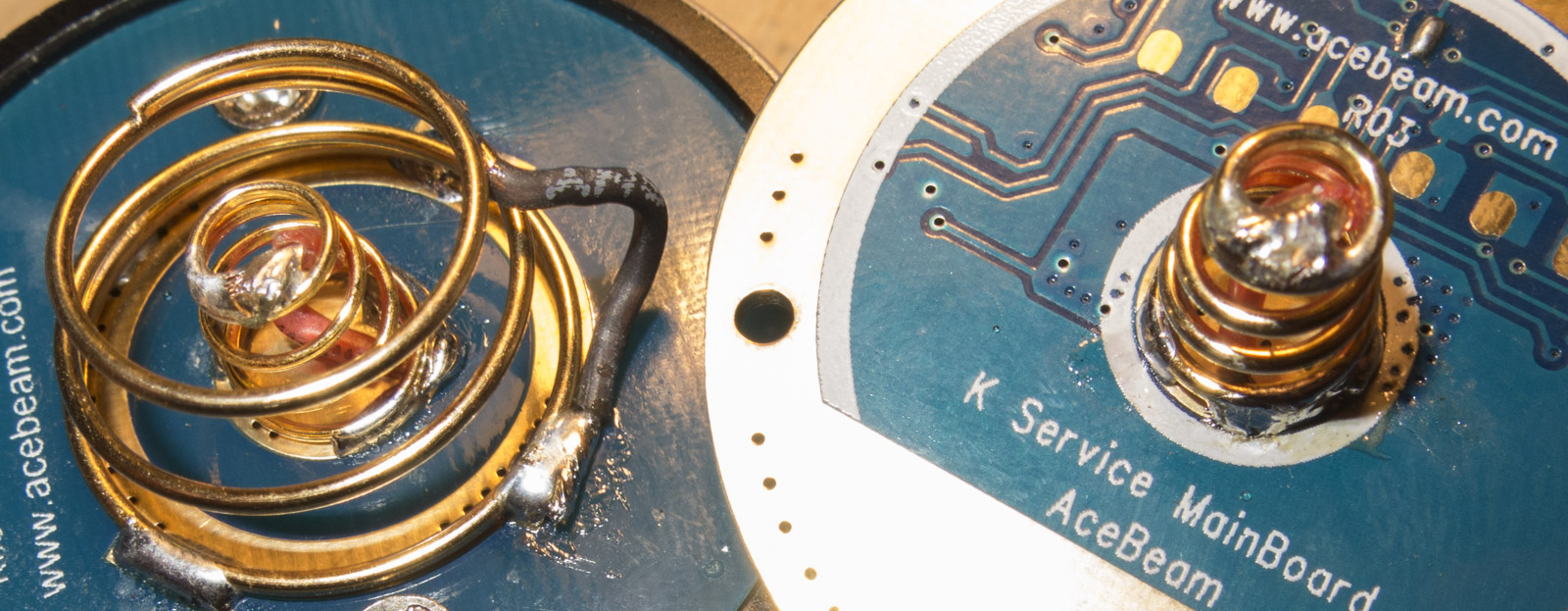

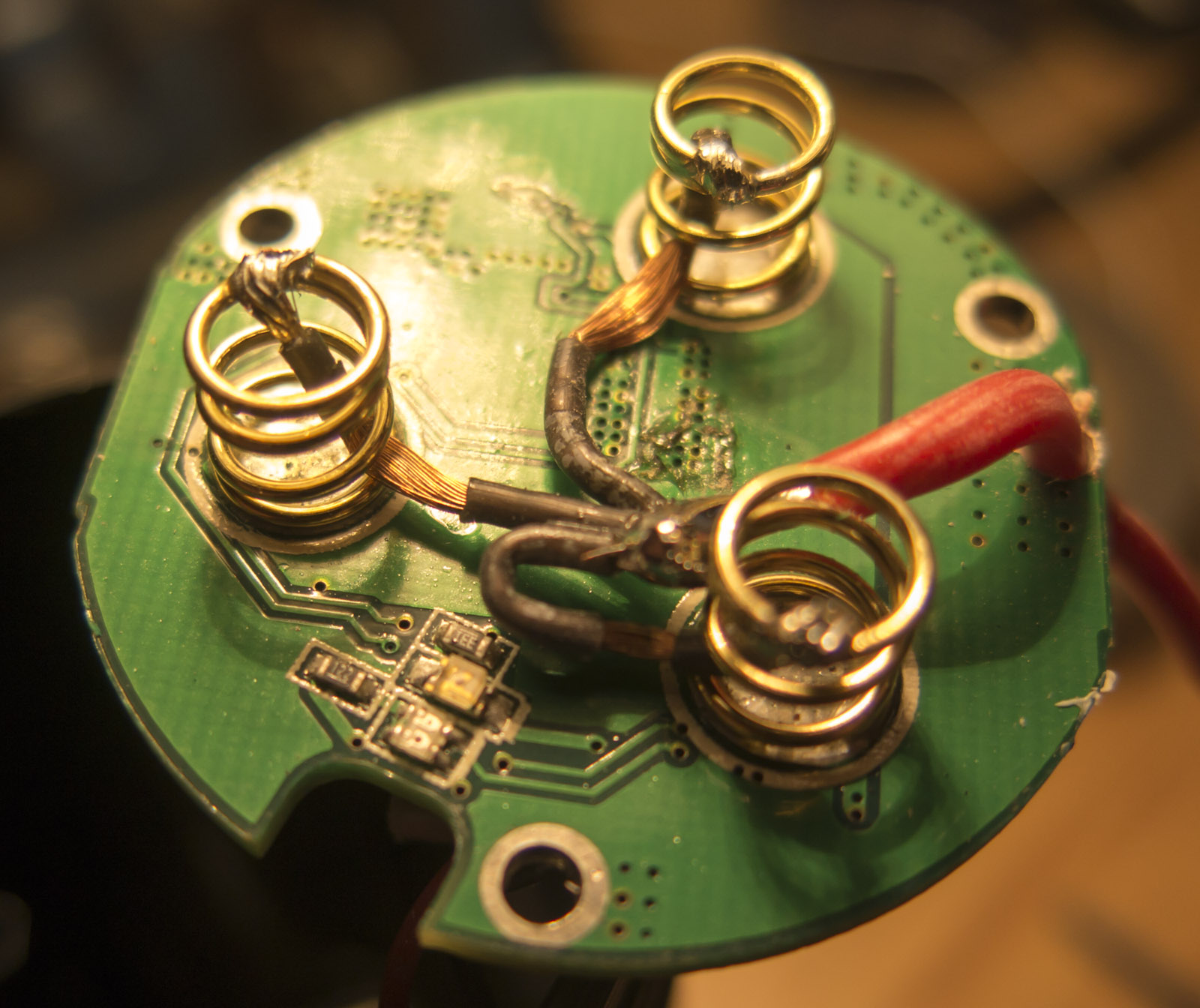

alle Federn gebrückt, bringt aber nur etwas Laufzeit

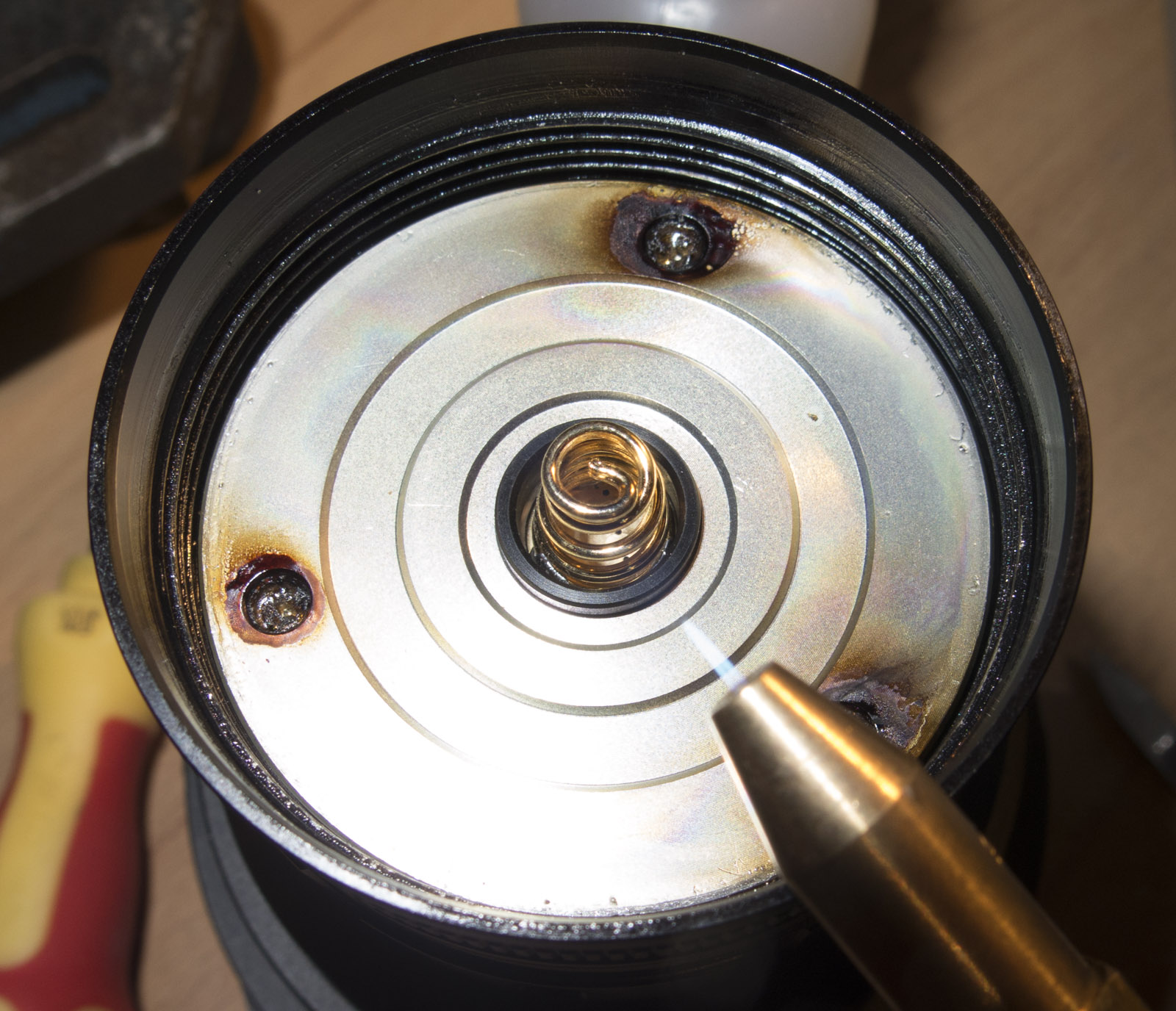

zuerst den Kleber teils mit Dremel aus den Schraubenkopf gefräst, dann den Rest mit 3500°C flammbiert
Da gibt auch die hartnäckigste Verklebung auf, eventuell geht auch Aceton je nach Kleber


Wärmeleitpaste optimal

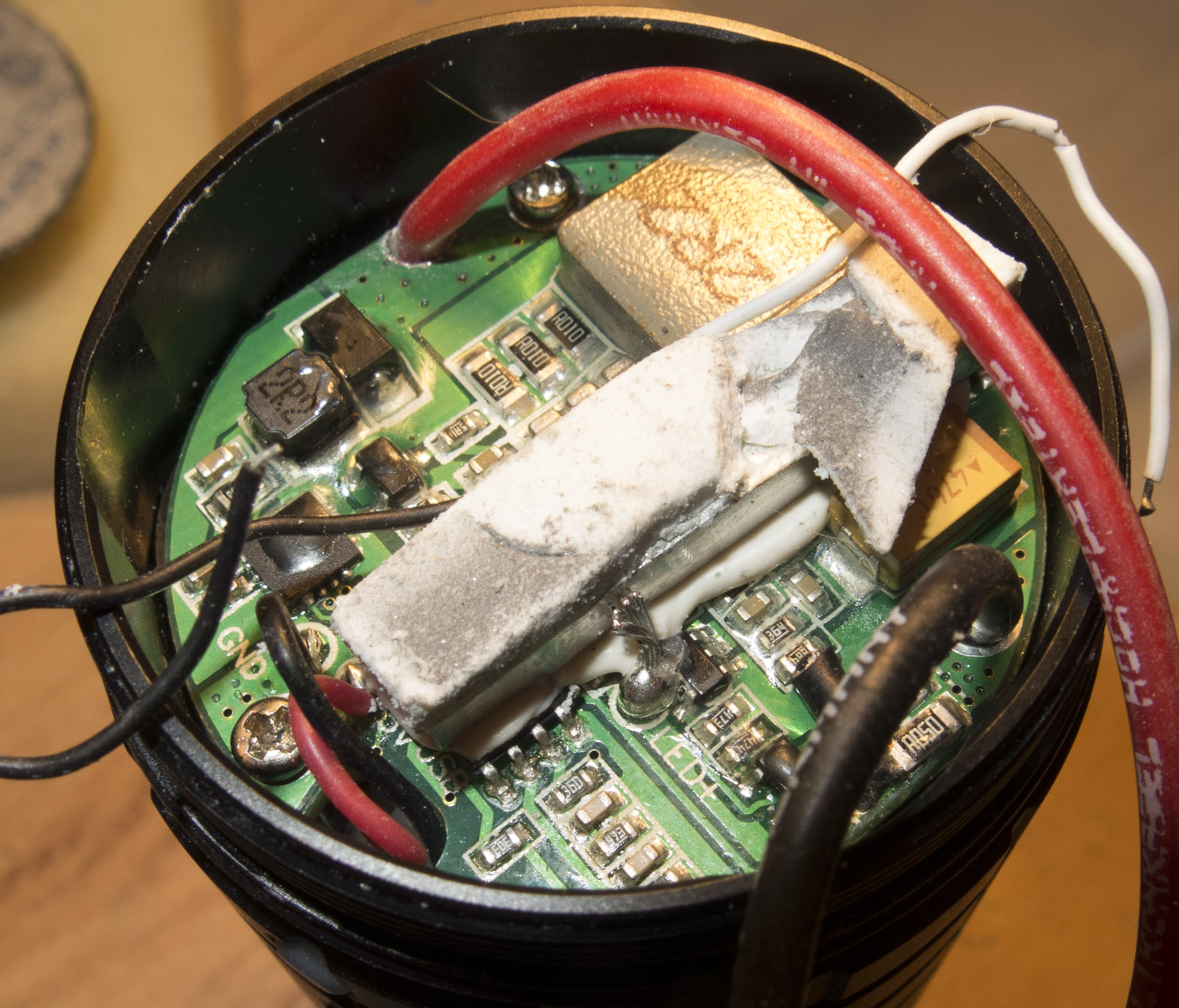

Tailcap und Treiber mit Bypass

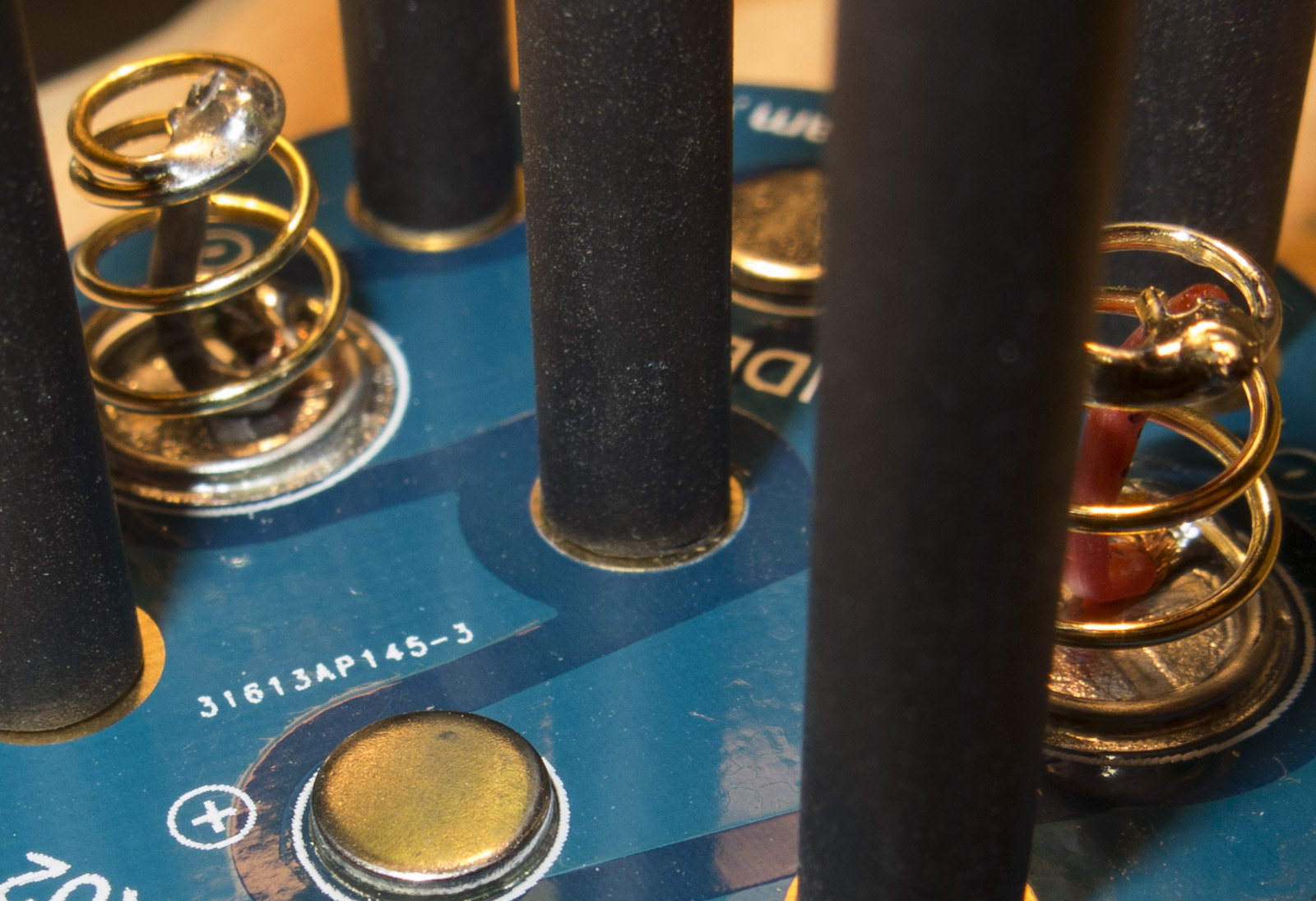

Batteriekäfi Bypass

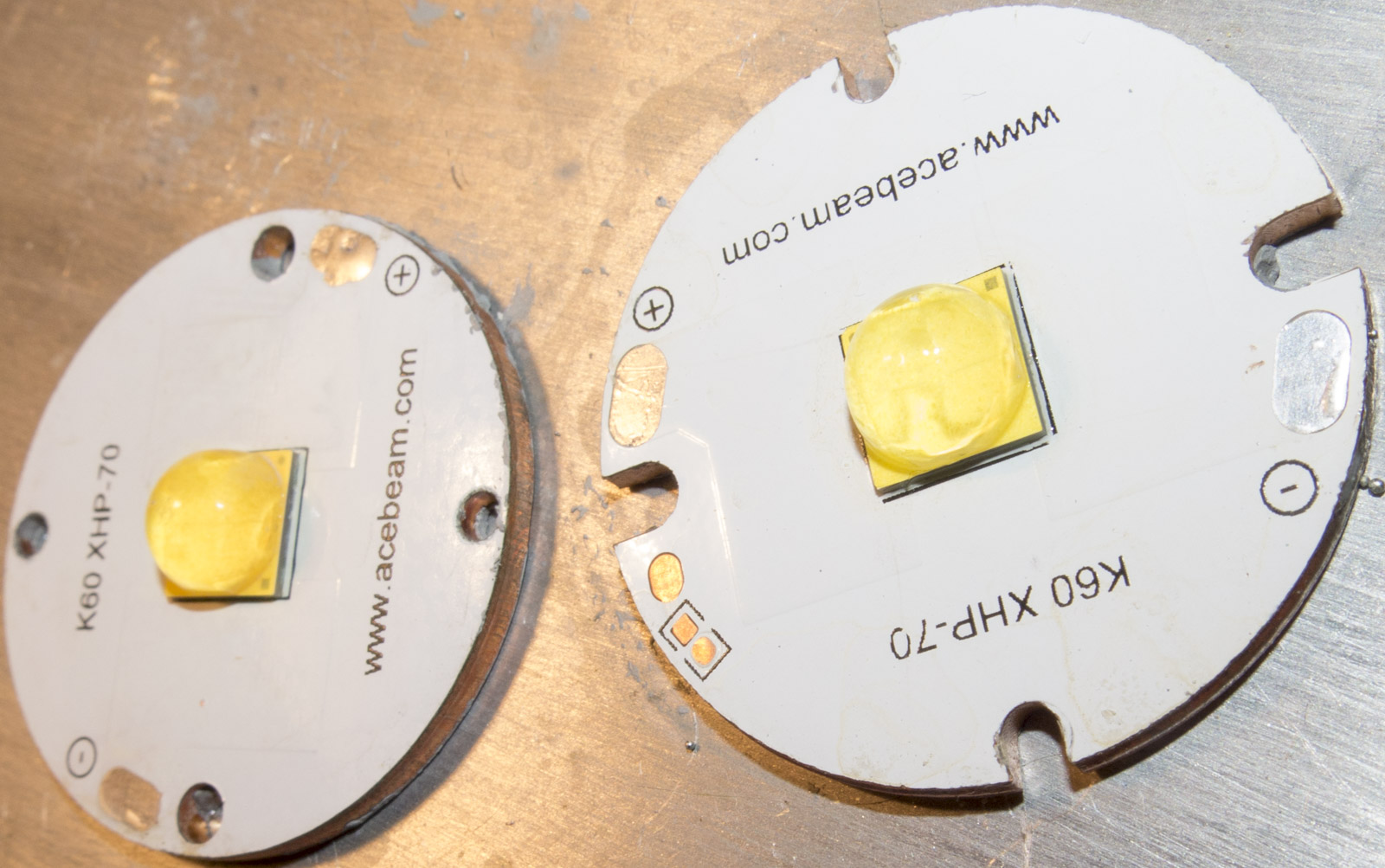

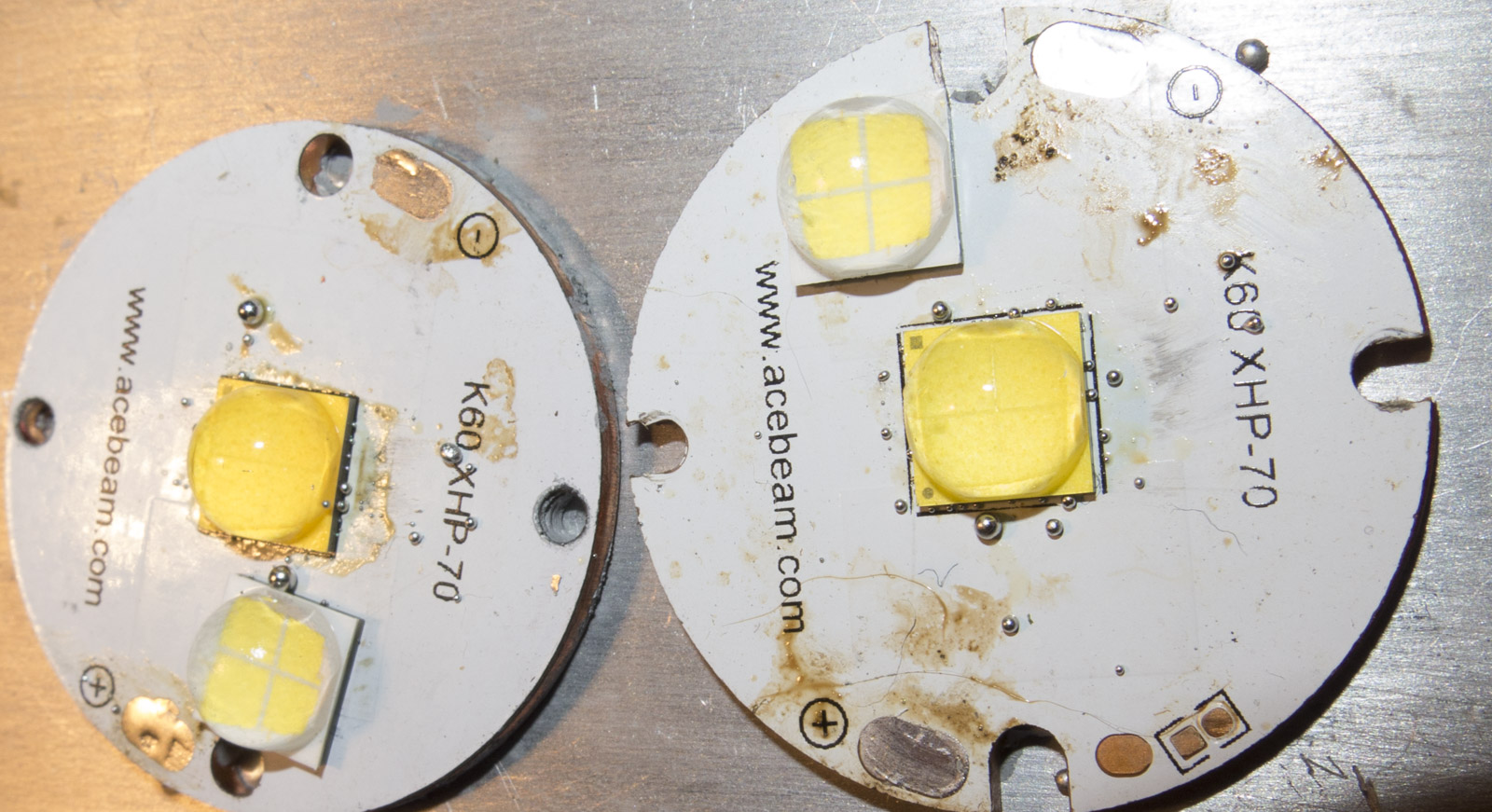

Reflow links 4000K rechts 5700K, original 6500K

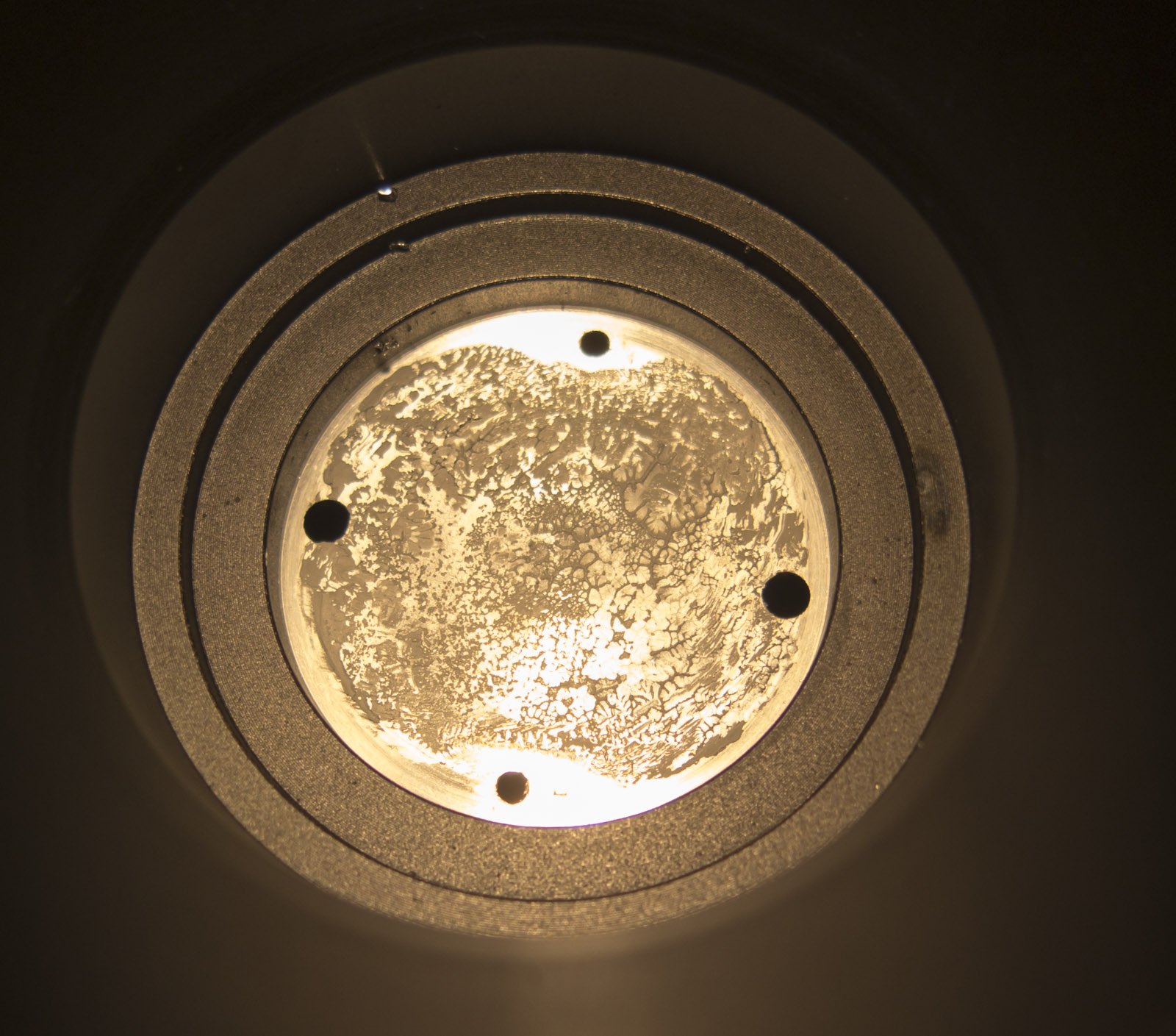

Säubern


So Treiber außerhalb des Kopfes am Labornetzteil keine gute Idee, obs nun an den fehlenden Drehringmagnet lag oder ne Oszillation keine Ahnung
der Treiber hat das zeitliche gesegnet, nicht ohne weiteres Reparabel, Acebeam hat 40$ für Ersatztreiber verlangt

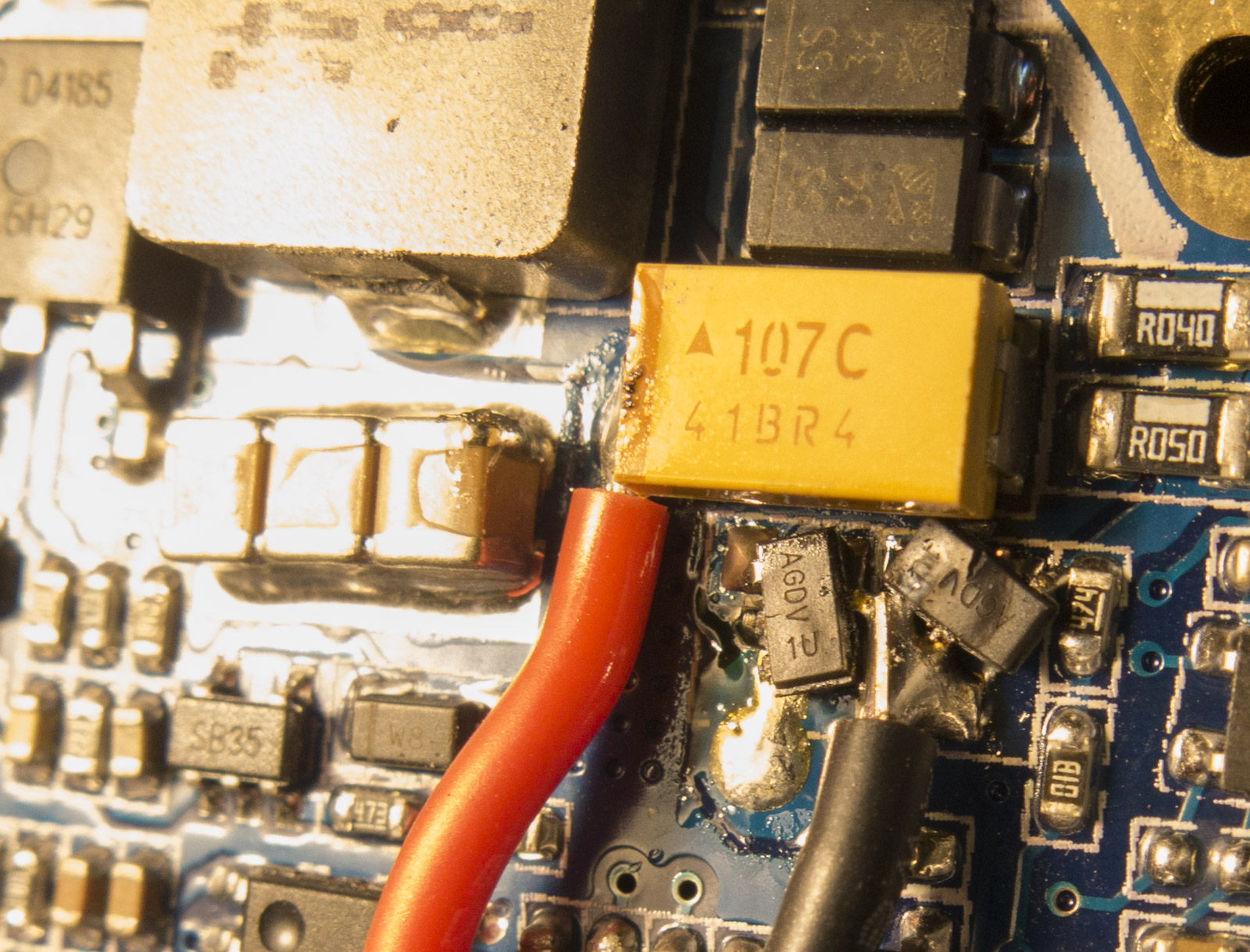

Treiber mit 0,1Ohm getuned bringt an Tailcap 16,5% mehr Strom, was ca. 21% mehr LED Strom bedeutet

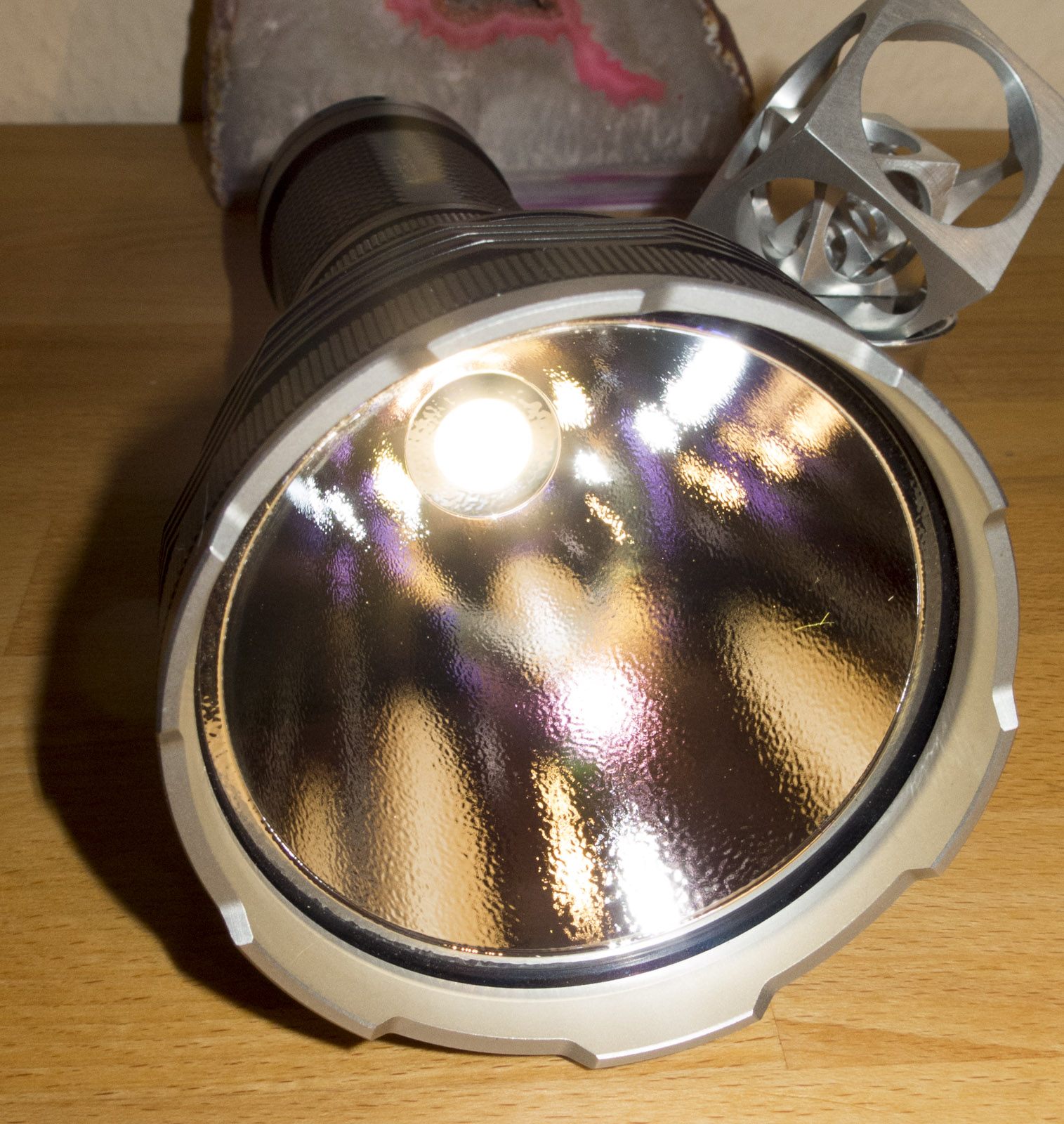

4000K NW

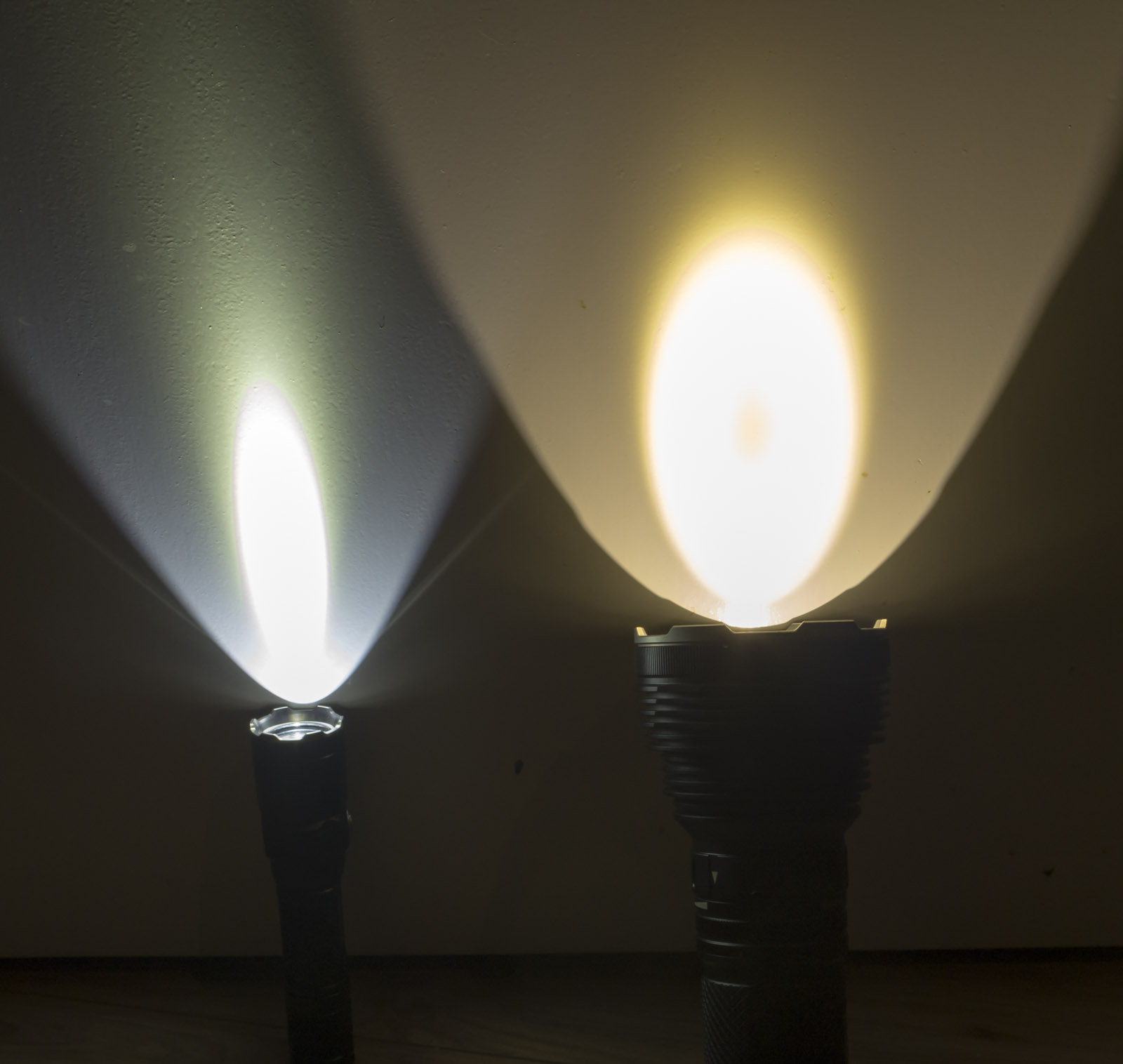

Vergleich zu 6500K



Olight SR Mini Intimidator Ⅱ

Umbau auf 3x Cree XPL Hi V3-3C NW 5000K
und Umbau auf NarsilM Treiber

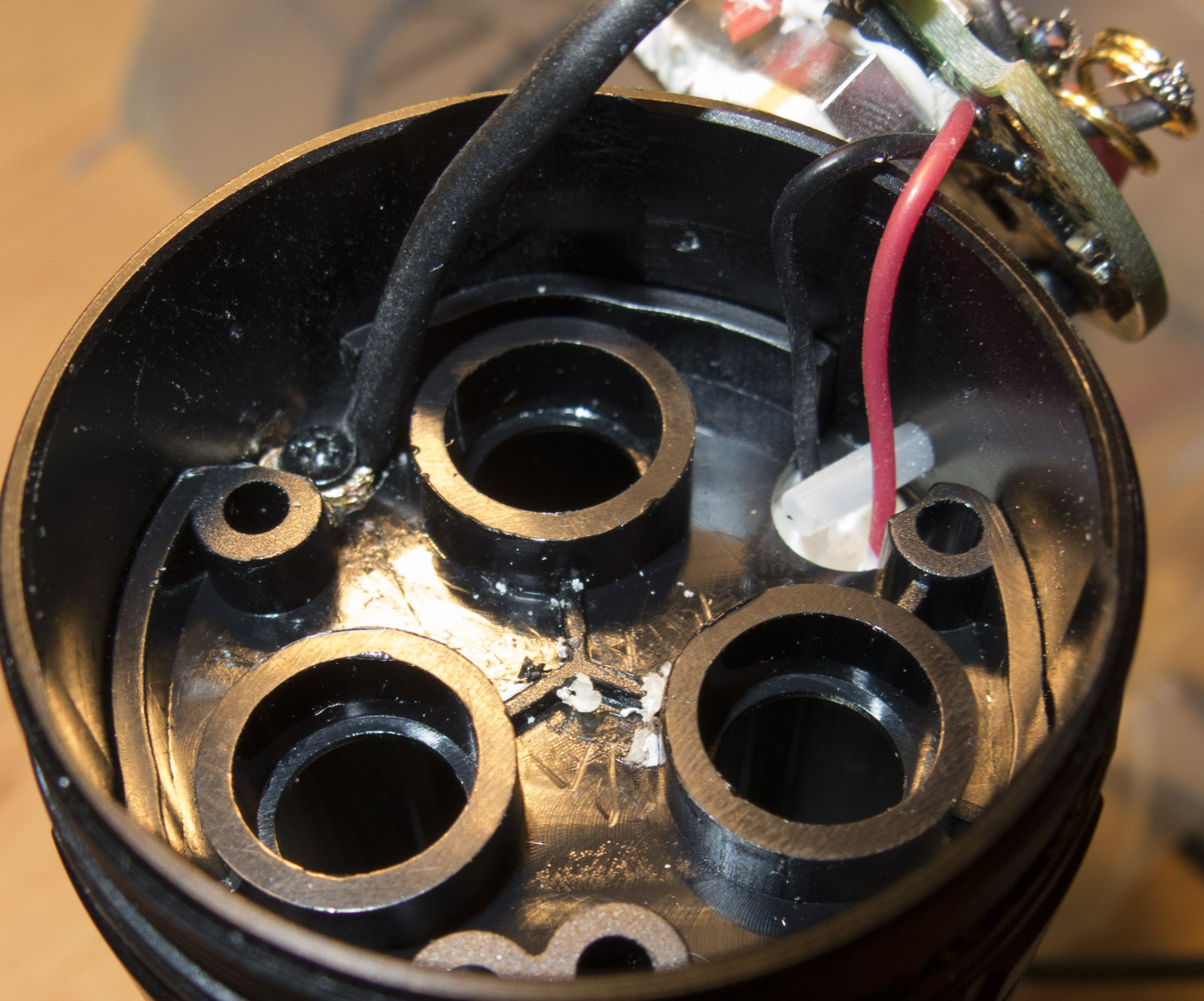

Treiber Loch für Pluspol gebohrt und Federn bypassed


Da bei dem Treiber der Strom nur über 3 M2 Stahlschrauben fließt habe ich eine Leistung gelegt

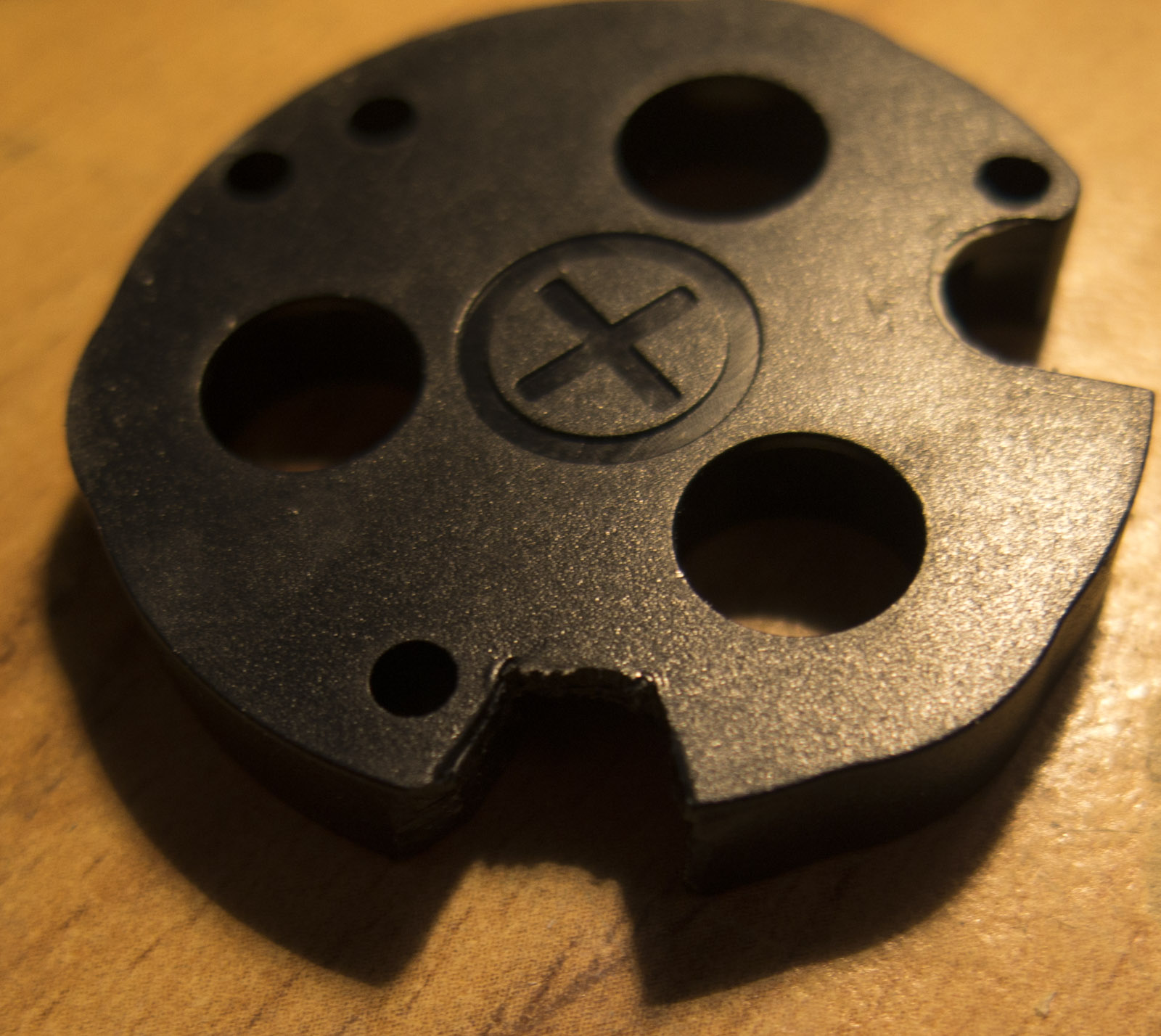

Dazu den Abstandshalter modifiziert


Fläche um Schraube von Eloxal befreit

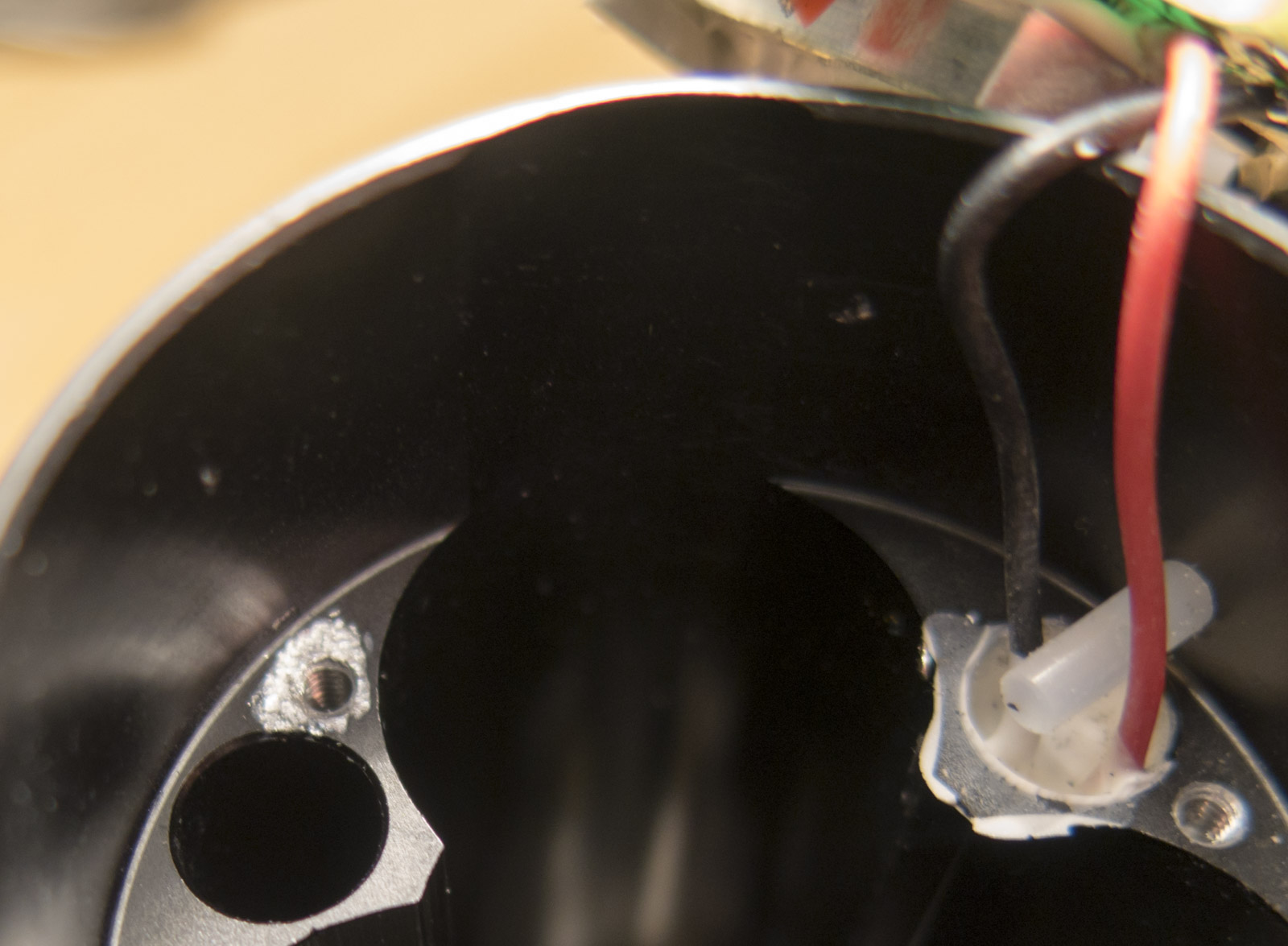

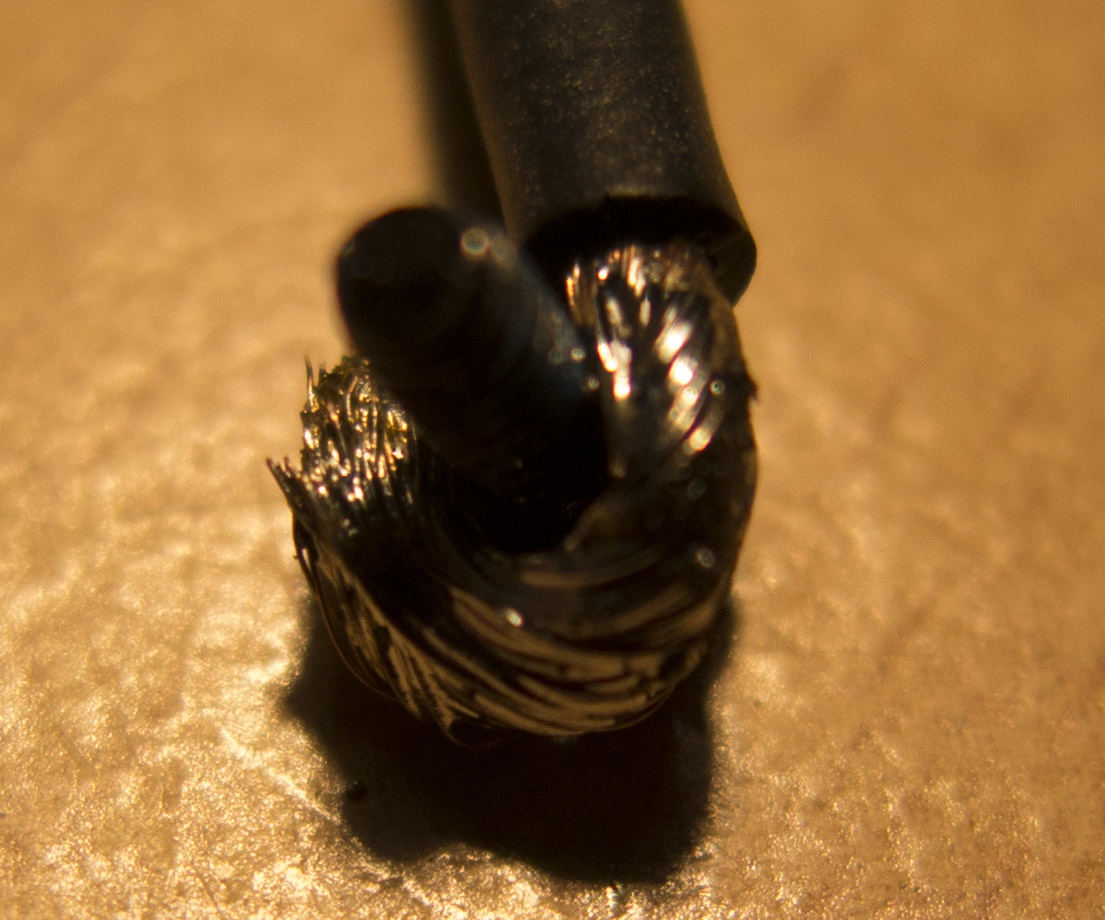

Kürzere Schraube mit verzinnter Leitung

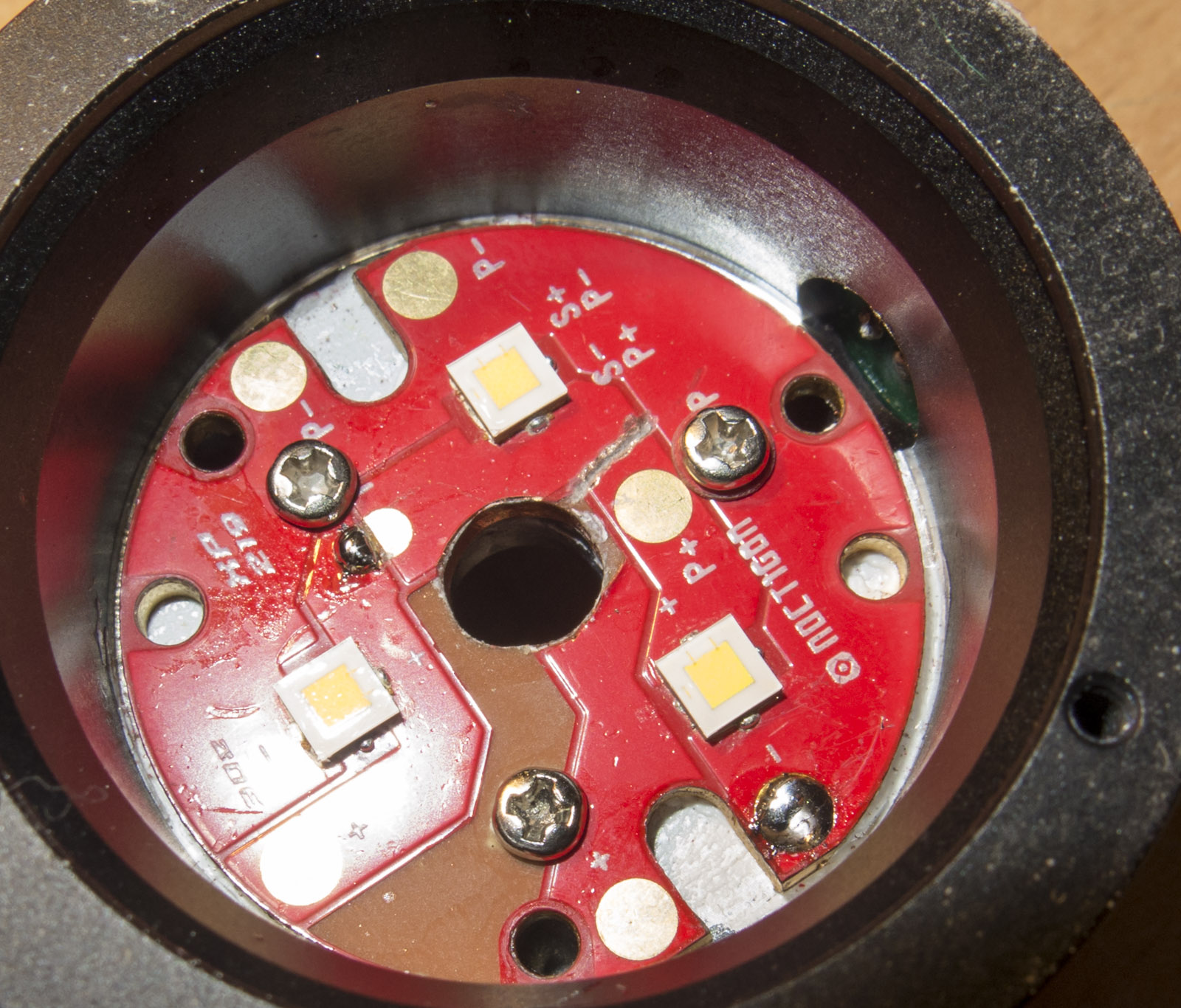

Zusammengebaut

leider Spiegelverkehrte Seite genommen, eigendlich sollten plus und Minus nahe beieinander liegen

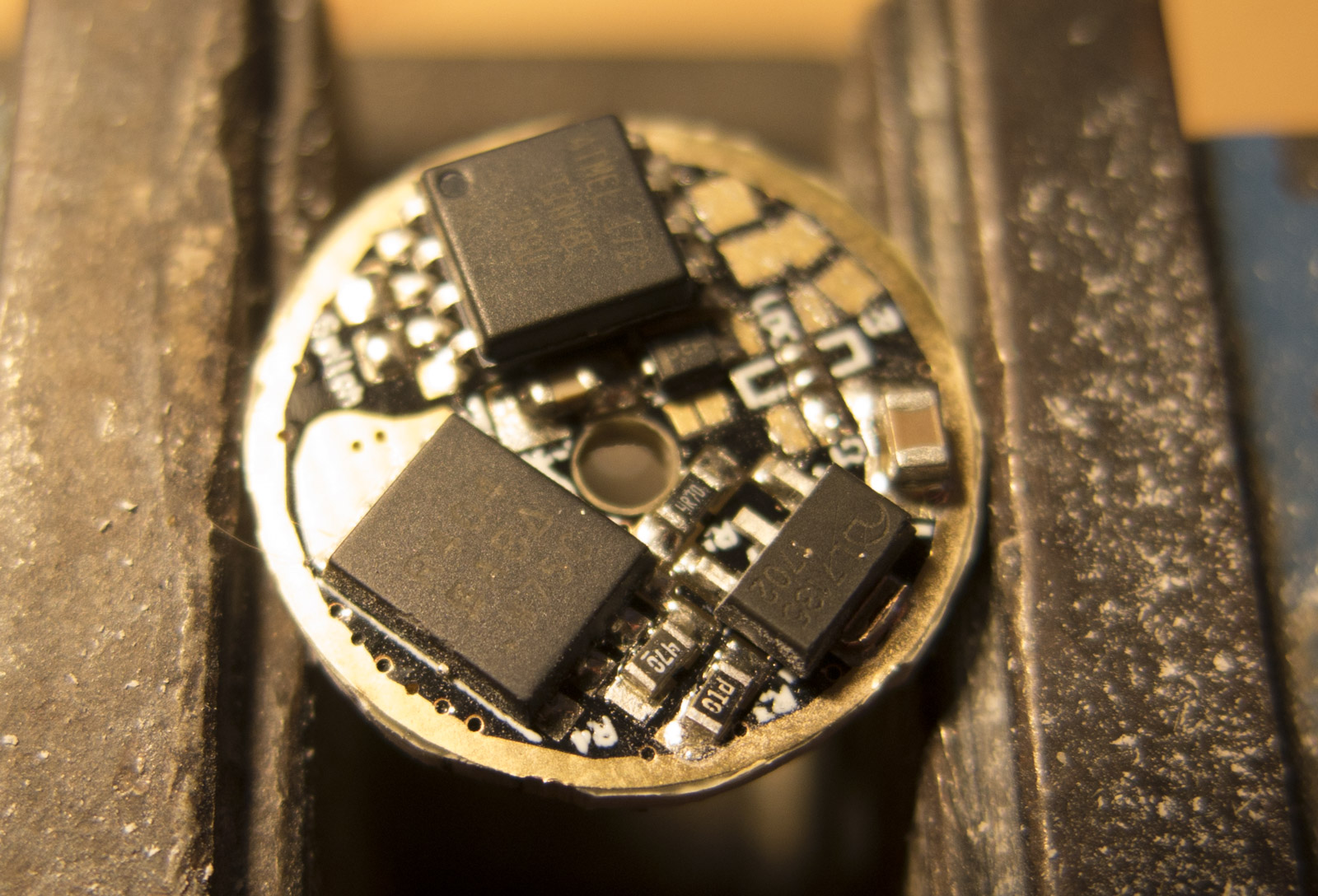

17mm Narsil Treiber grob auf Maß aus Platine geschnitten


Nur sollte man erst das LED Board bohren und dann LEDs löten, aus dem Maschinenschraubstock gerutscht und eine LED geschreddert, da hilft auch kein Klebeband

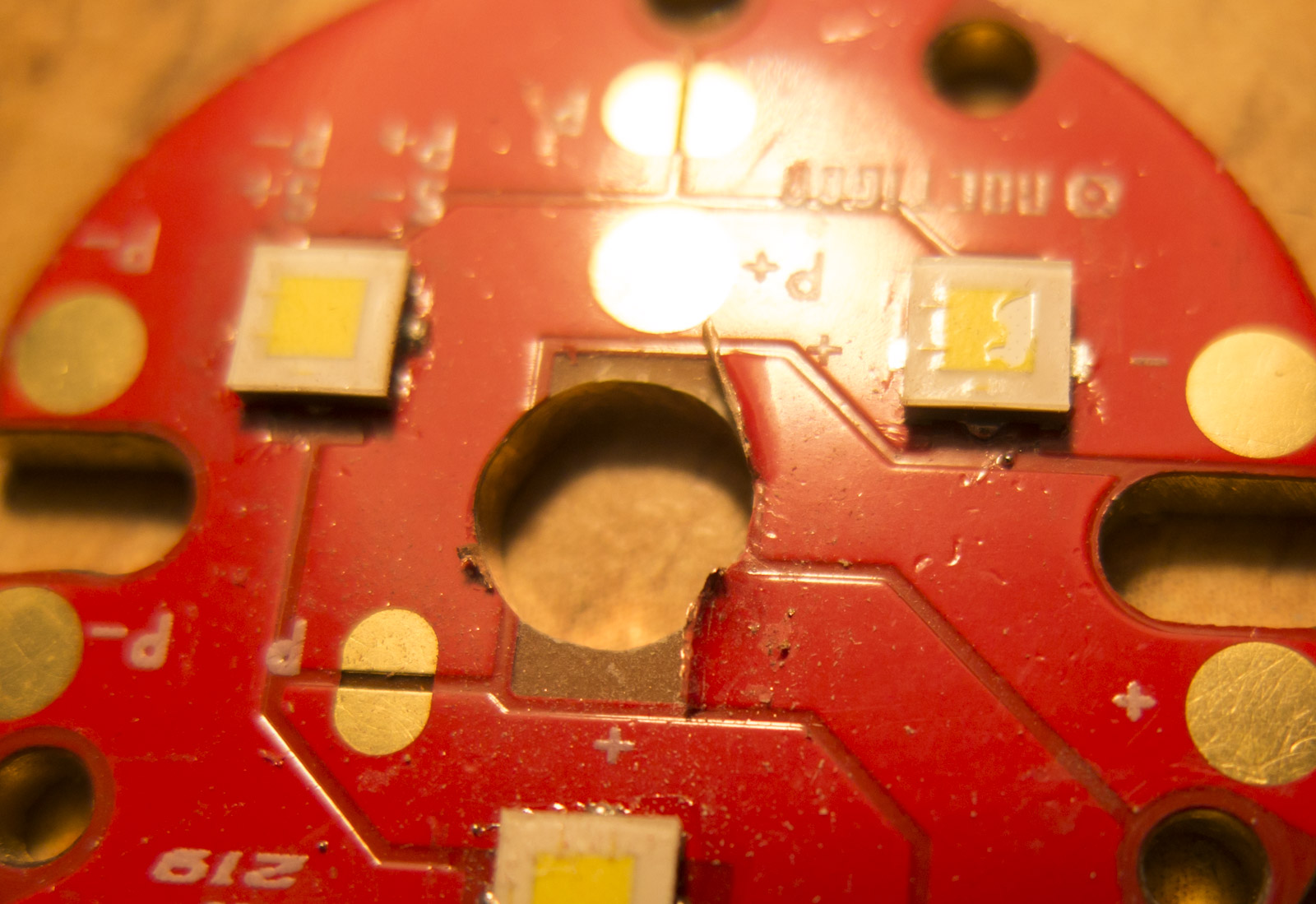

mit Dremel das Loch geglättet


auch noch 3 Löcher für die Schrauben nachher gebohrt und entgratet
Da der Wunsch auf Narsil Treiber kam habe ich von 3S auf 3P umschwenken müssen

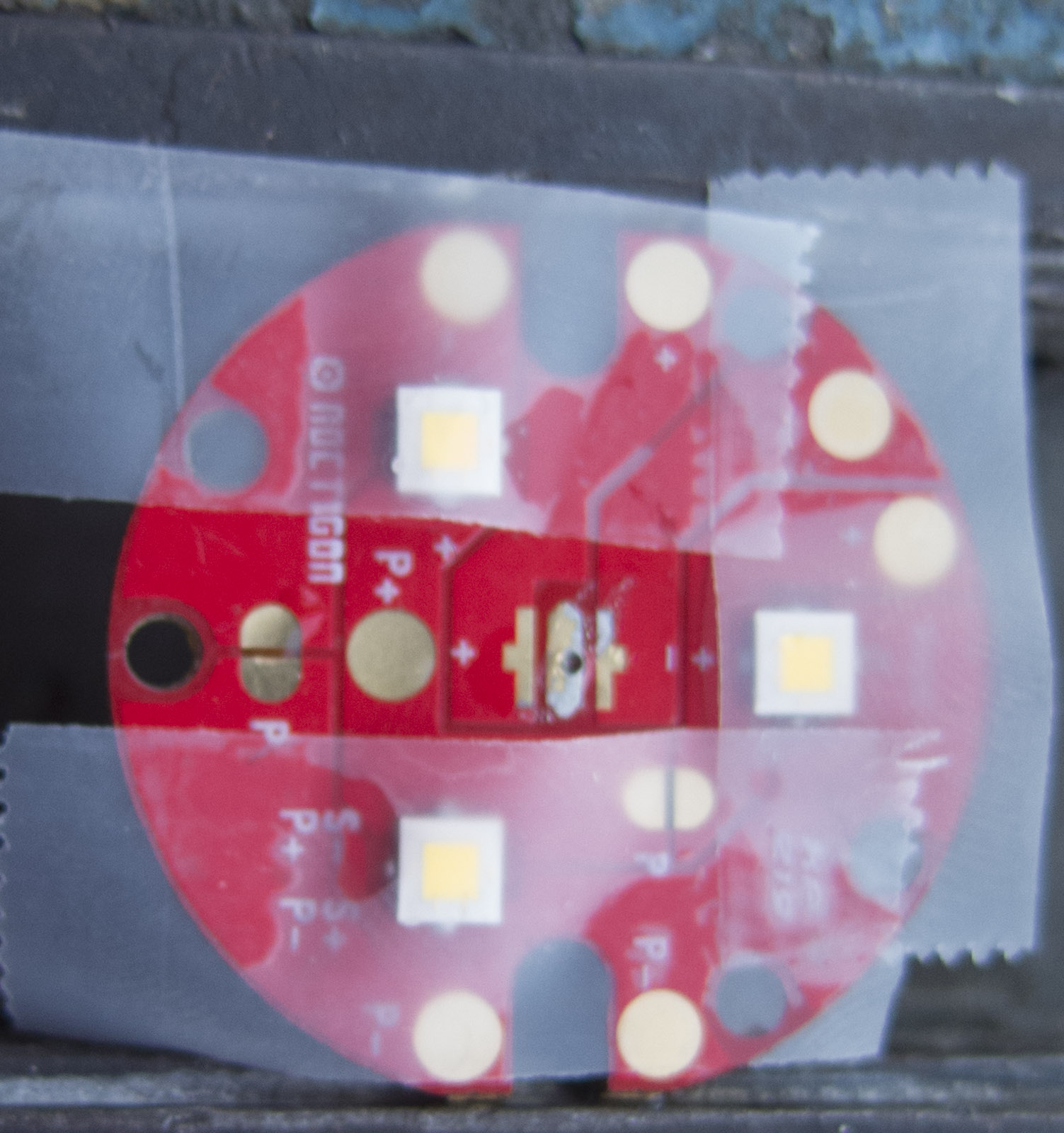

Rückseite vom MCPCB plan geschliffen

Zusammenbau unkompliziert, aber noch keine Fotos gemacht


Nitecore SRT9
Umbau auf NW XHP50.2 K2-3B
LED Board DTP gemoddet

Bezel ist zum Glück nicht verklebt

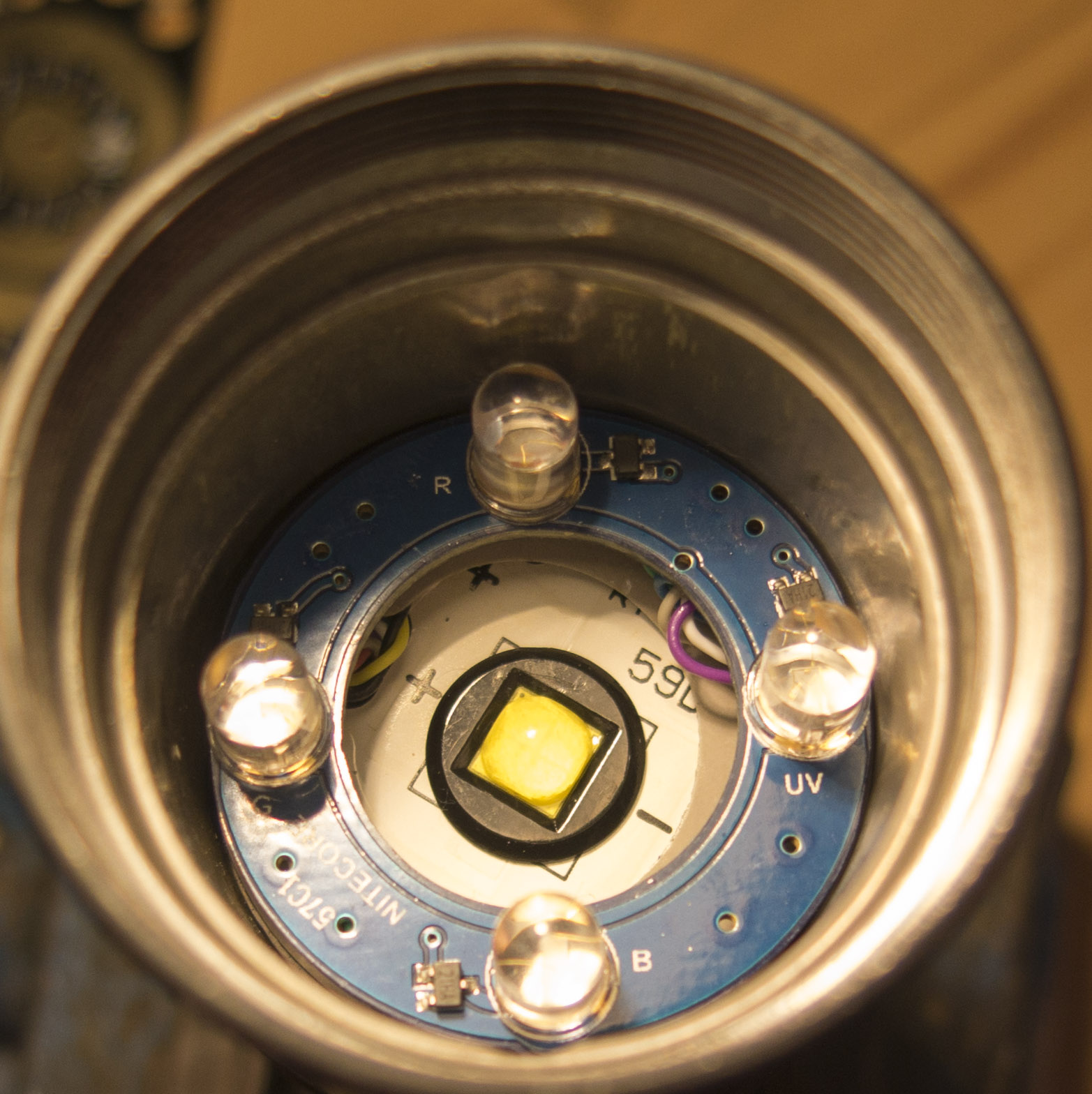

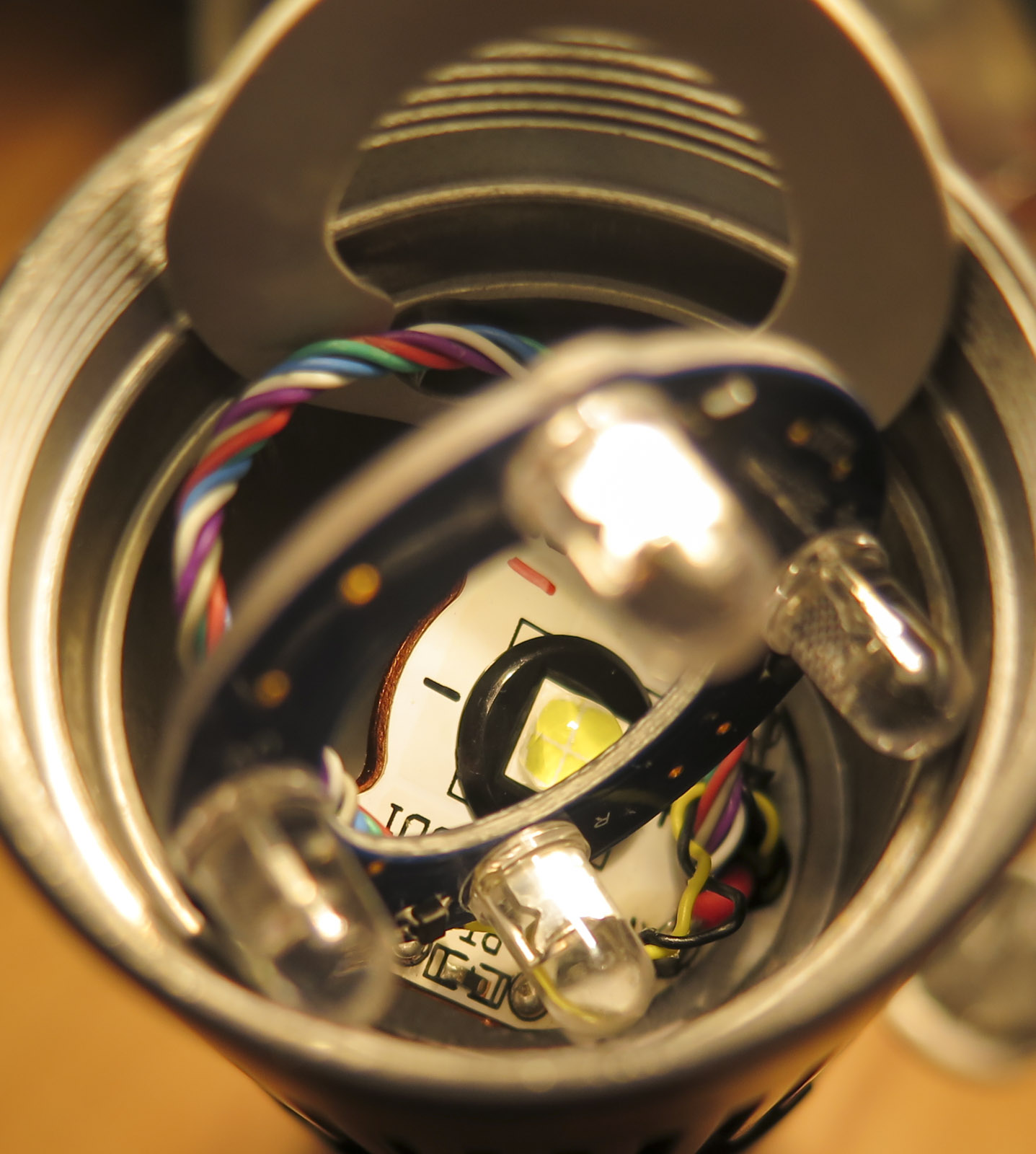

Viel Gewusel durch die 4 kleinen LEDs

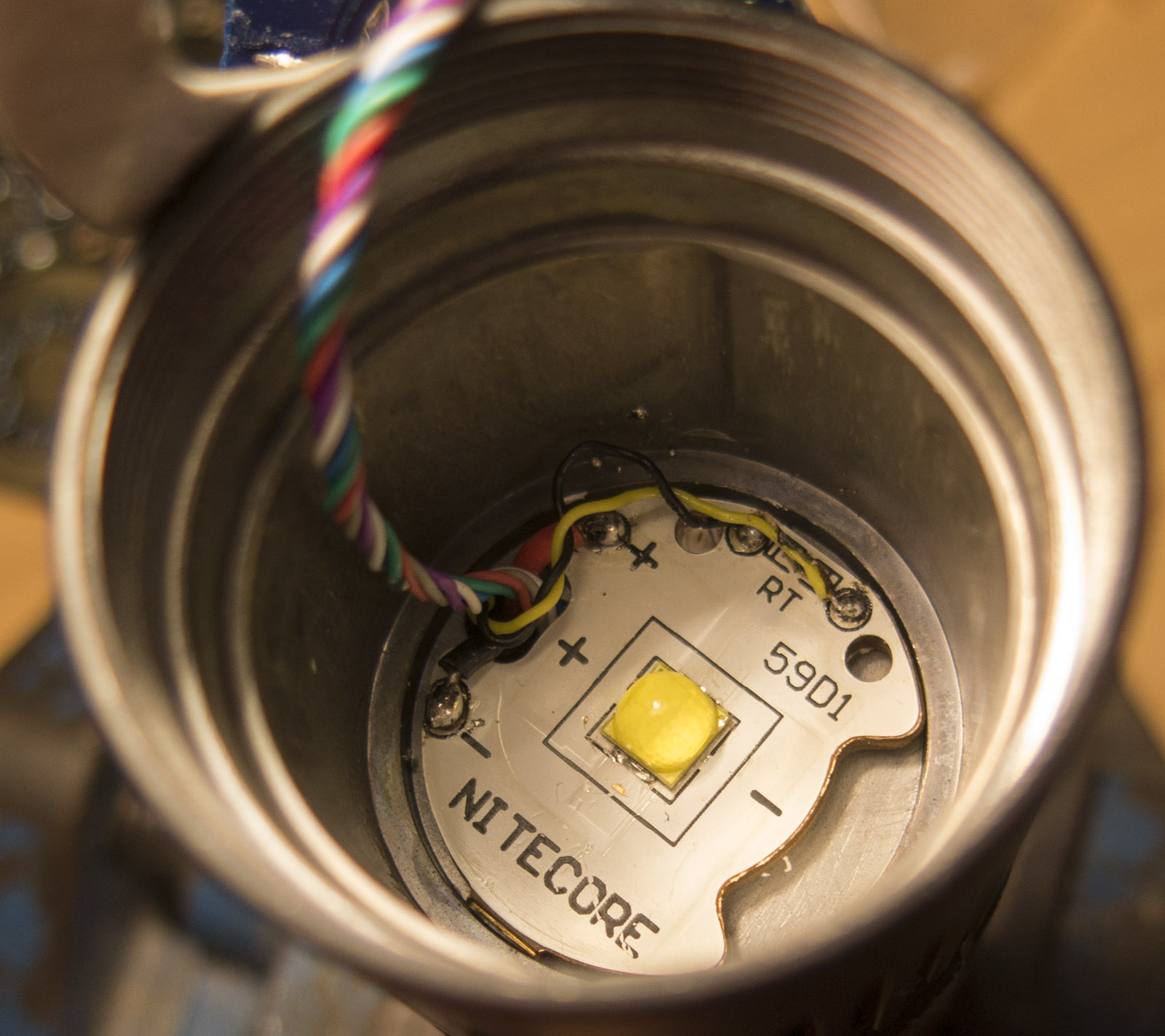

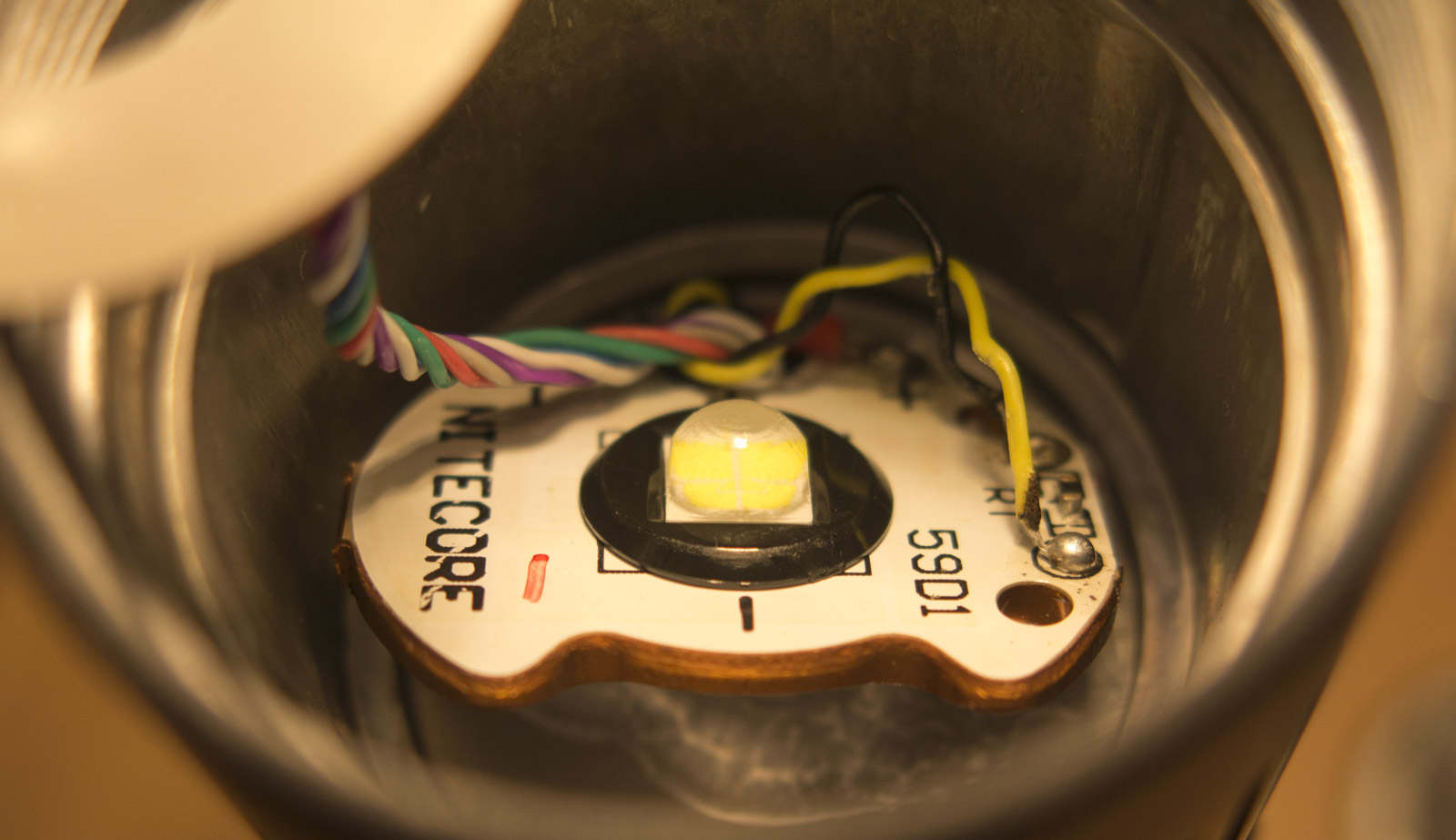

Kupfer MCPCB mit NTC für Temperaturmessung, die Frage ob DTP oder nicht


Wärmeleitpaste OK, aber nicht optimal


erstmal runter mit dem KW LED Mist und NW LEDs drauf

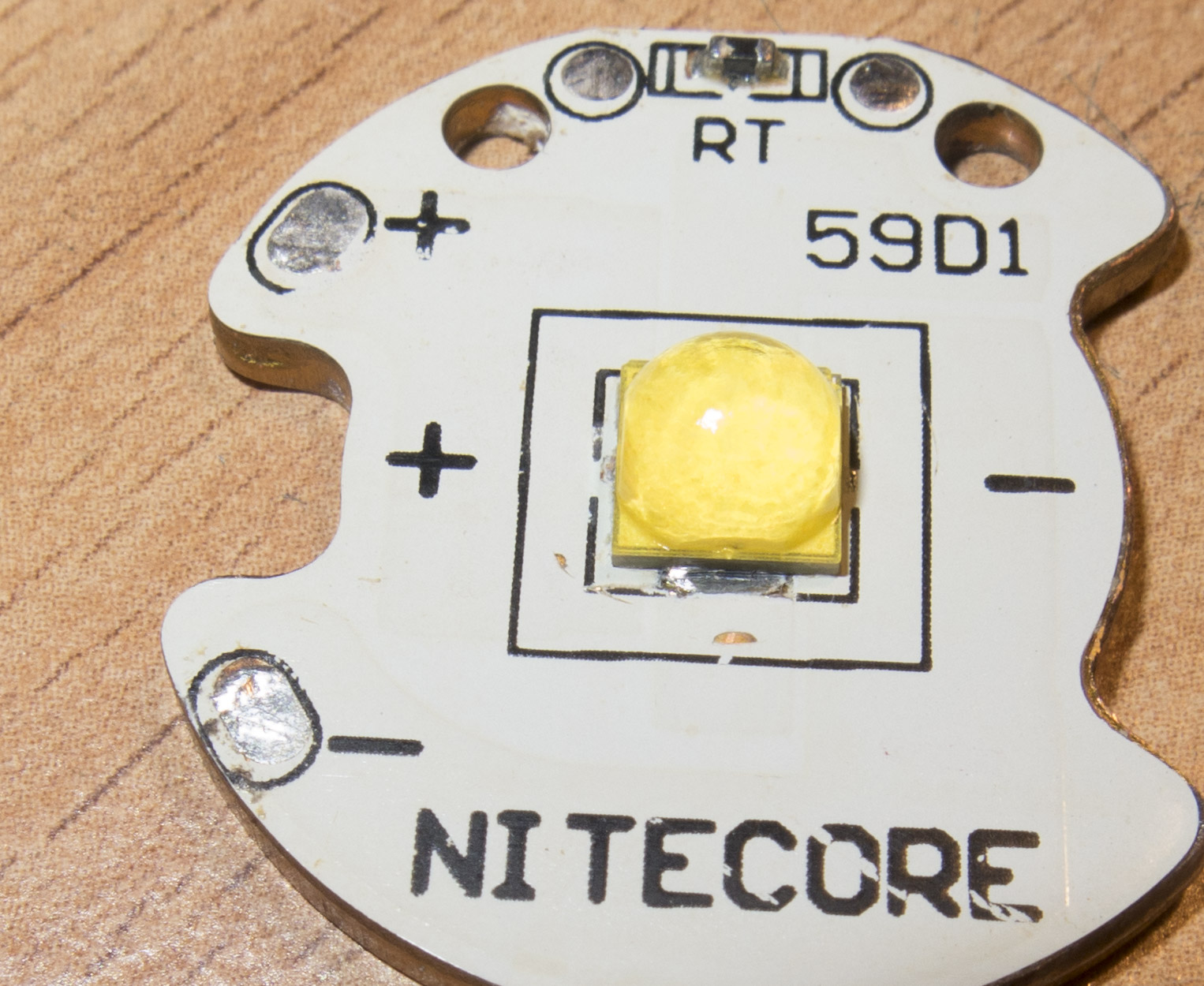

Natürlich ist das Nitecore kein DTP, also muss es noch gemoddet warden

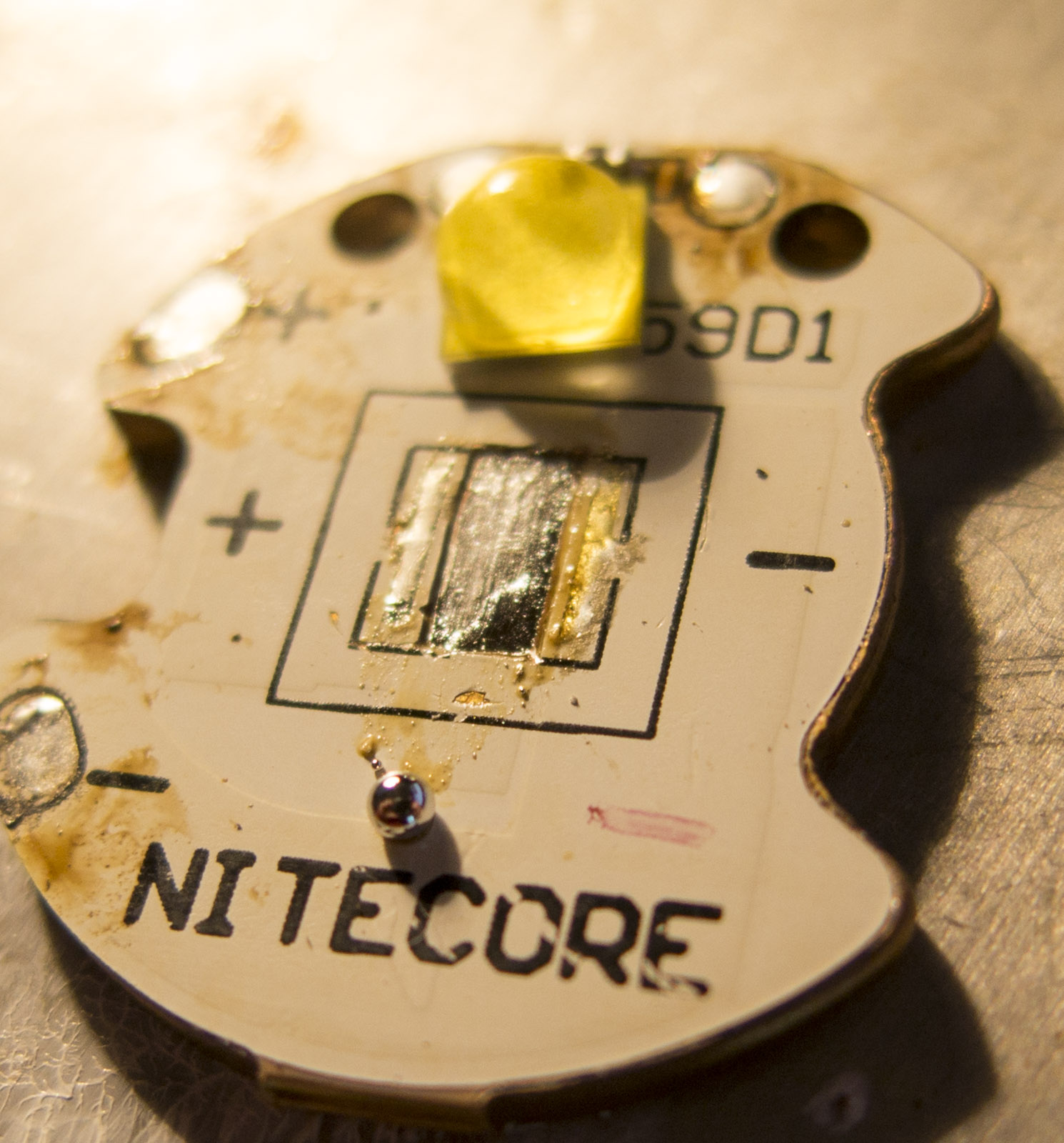

so alte LED runter

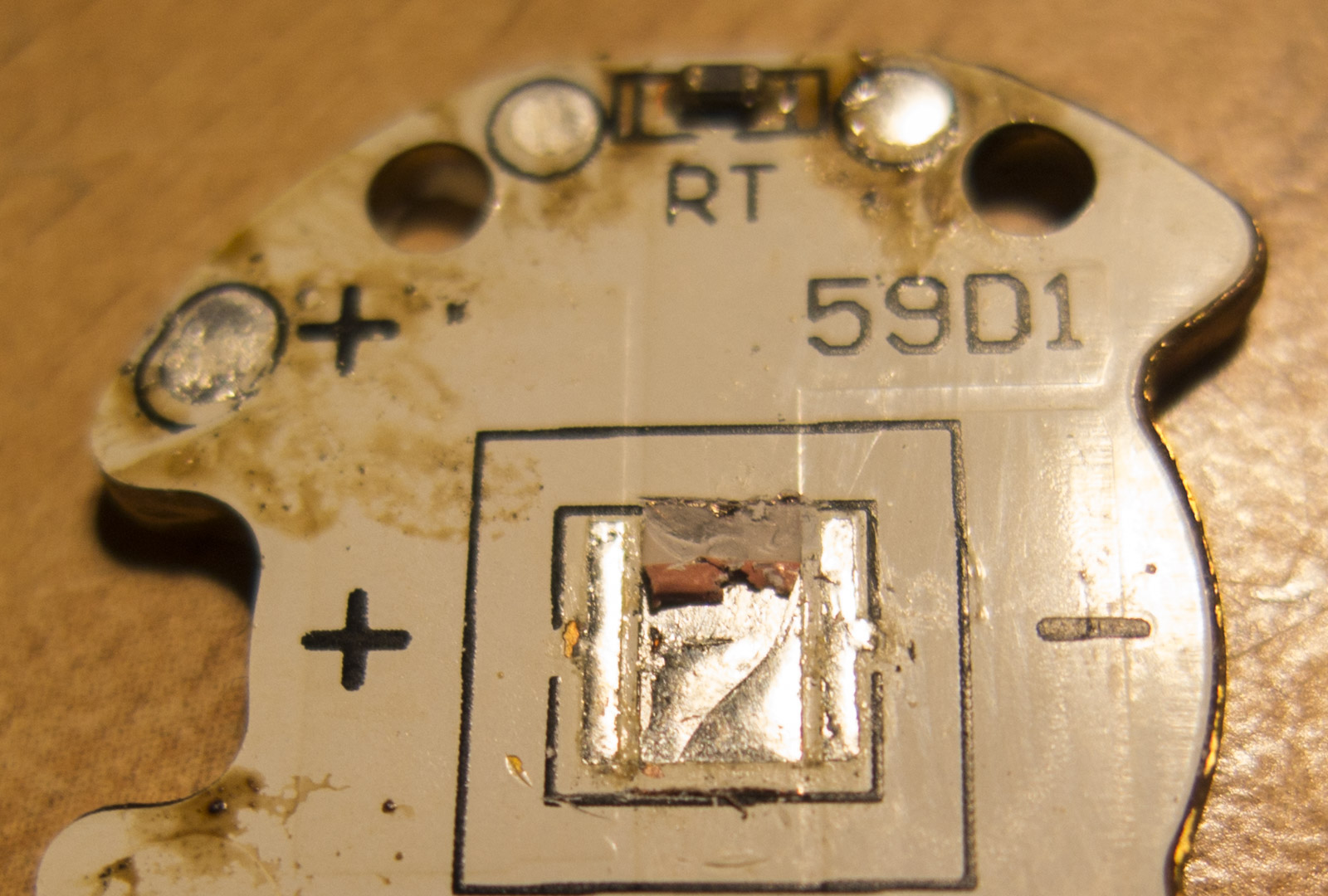

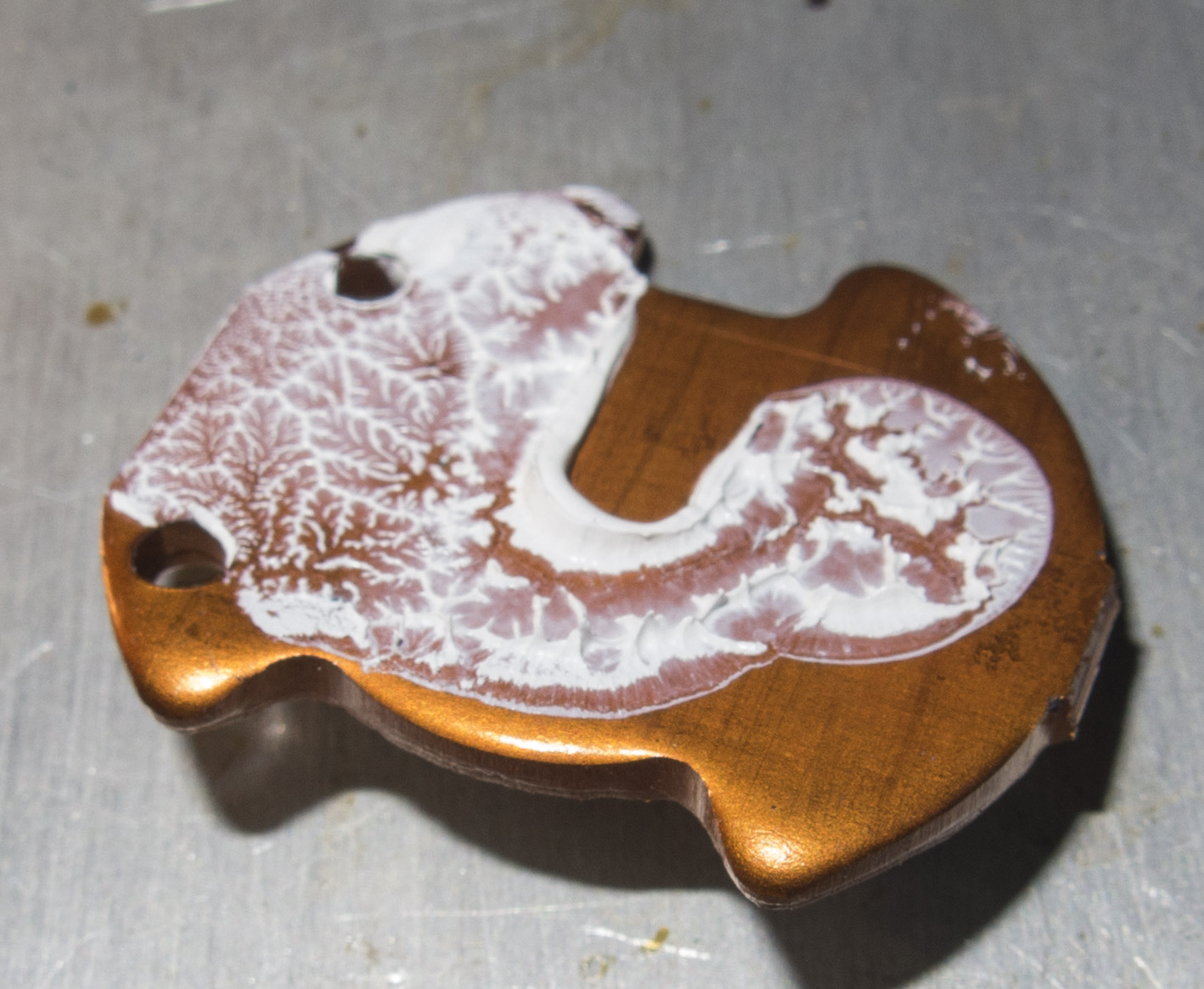

Kupferschicht abkratzen


Nun die Isolationsschicht auch vorsichtig abkratzen

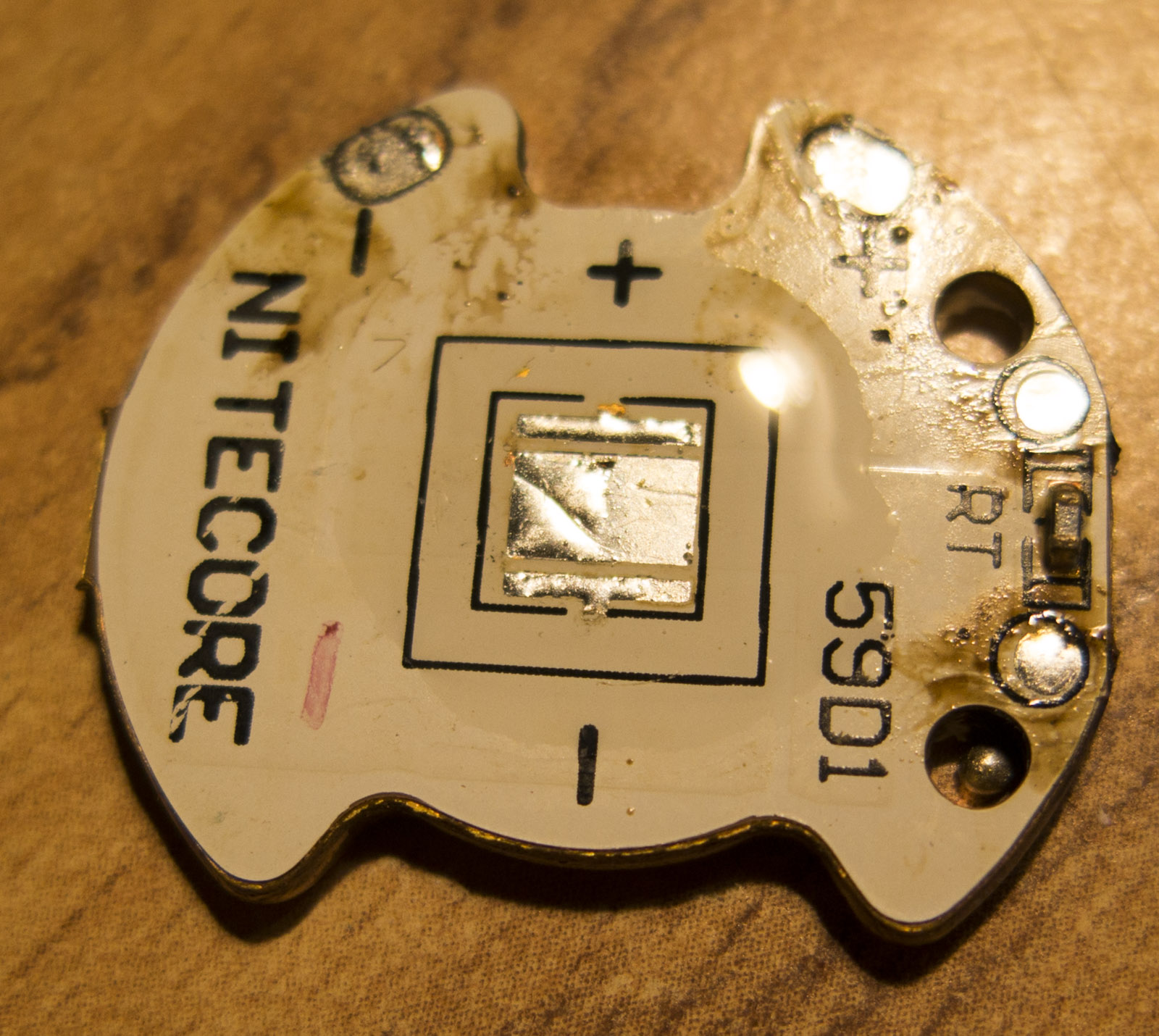

Das neu gewonnene DTP pad verzinnen

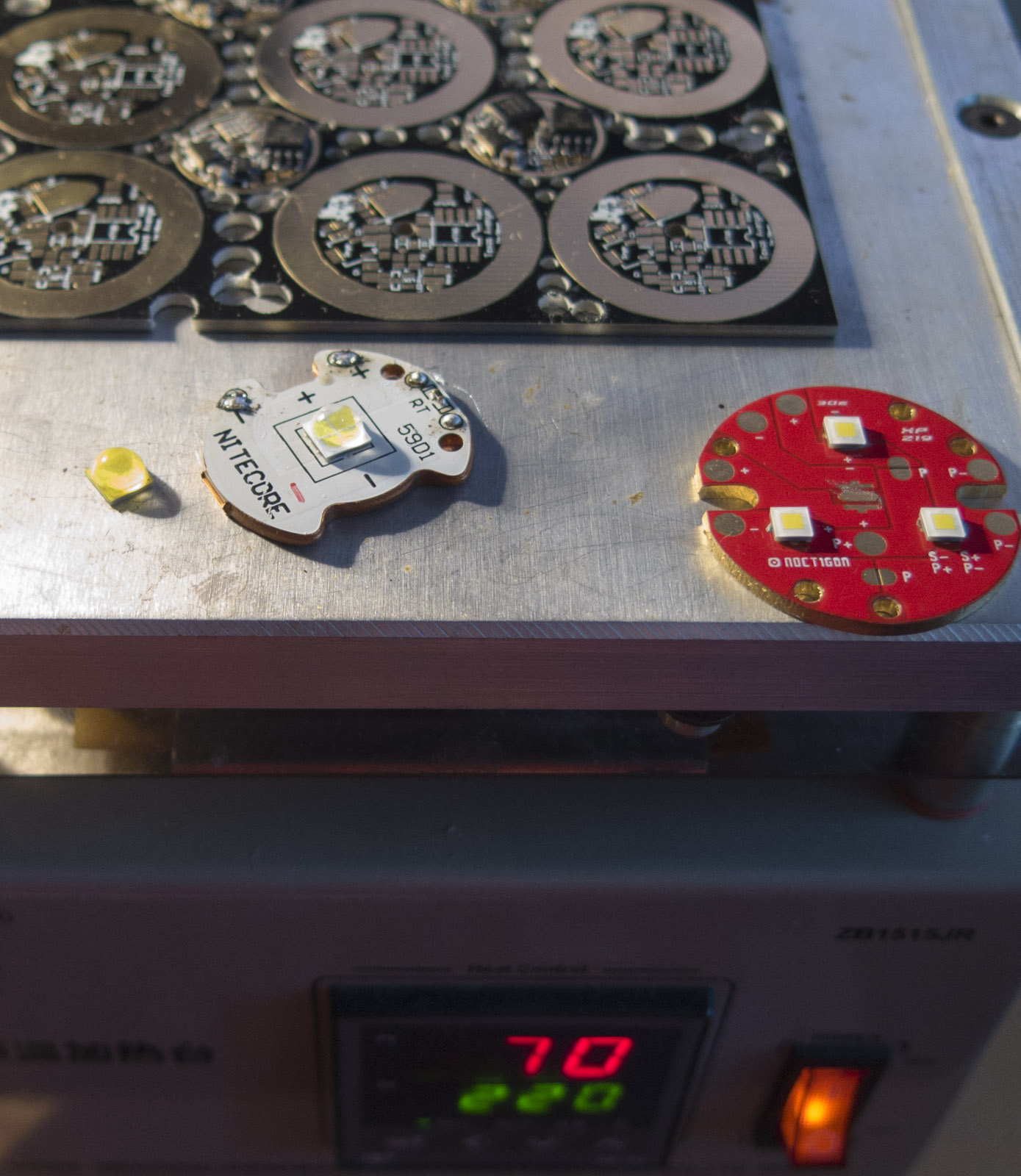

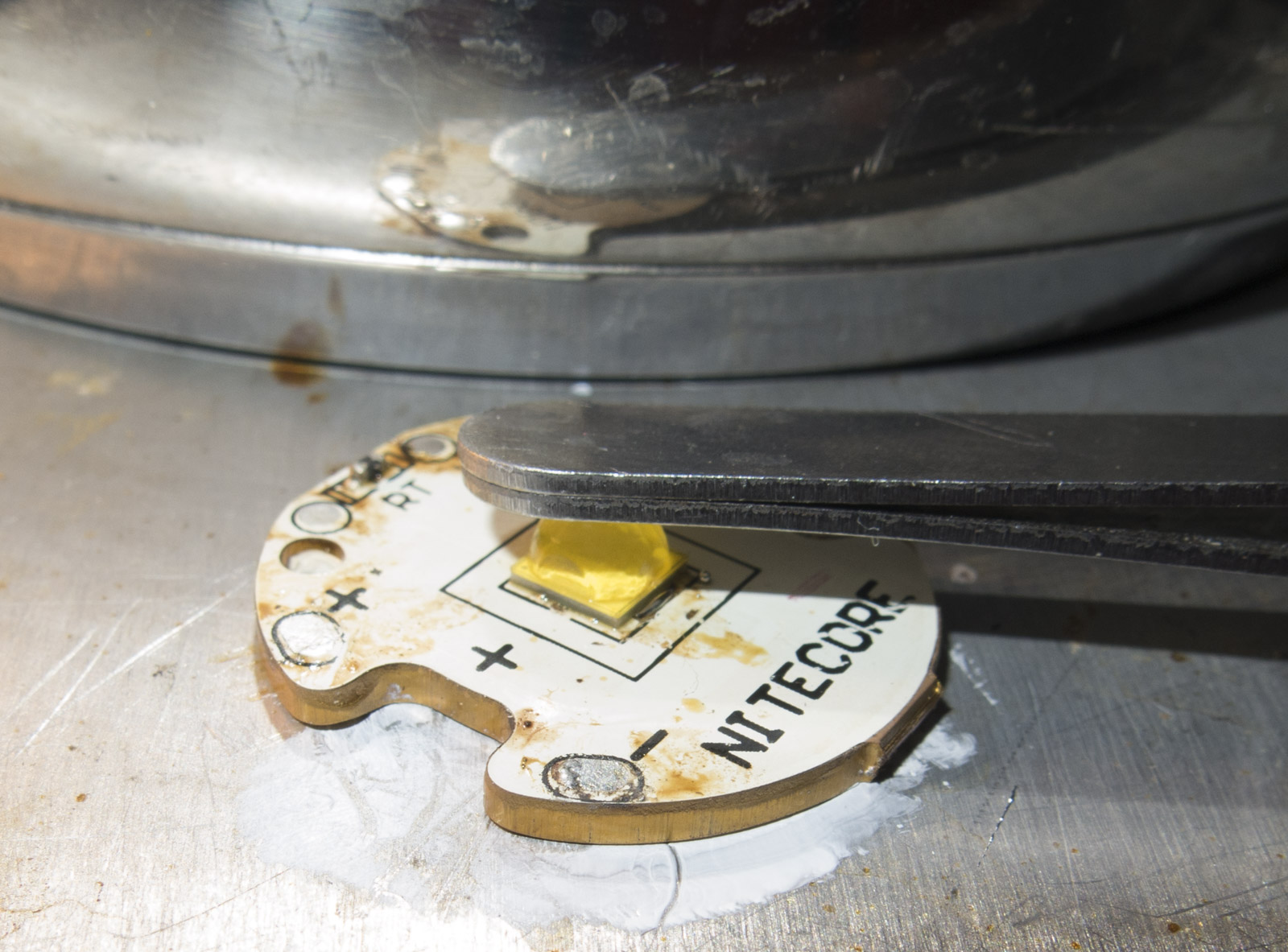

Neue LED reflowen, schön langsam Runterkühlen mit Wassertopf im Hintergrund
zu viel Lötzinn wurde schon mit Klopfen auf die LED herauskatapultiert, noch etwas beschweren, damit der Emitter optimal auf den pads vollflächig aufliegt


Überschüssiges Lötzinn wegkratzen und sauber machen


MCPCB anlöten


Zentrierring und LED Platine in position bringen


Sorgfältiger Zusammenbau

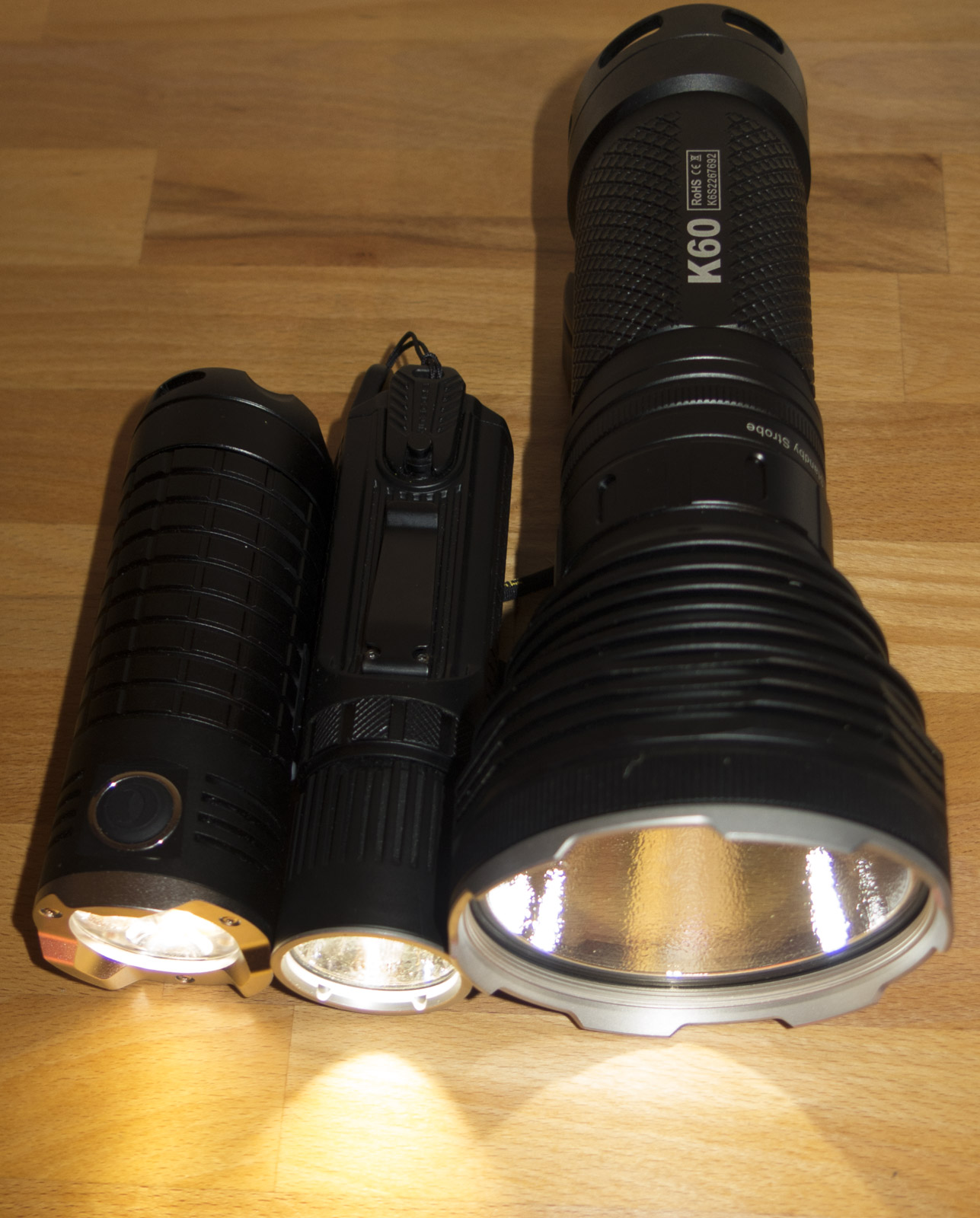

3 Lampen fertig zum Testen
