Review der Imalent DM21TW Lampe vom Banggood shop
Die Lampe wurde von Banggood zur Verfügung gestellt, ich habe keine weitere Kompensation als die Lampe für den Review erhalten


Bilder wurden von mir zur Verfügung für diesen Review gestellt.

Die Lampe kann hier gekauft werden

Der Preis kann mit dem Coupon 4BLF auf US$41.81 gesenkt werden, eventuell kann Mad amax noch einen Deal aushandel
Das ist meine 2. Lampe die mir für einen Review kostenlos gestellt wurde, trotzdem bin ich ehrlich, was die Schwöchen und Störken der Kampe betrifft



Hersteller Specificationen:
Product name: IMALENT DM21TW 2016 XPL HI Neutral White LED Flashlight
Brand: IMALENT
Model: DM21TW 2016
Emitter Type: XPL HI
Light Tint: Neutral White
Material: Aluminum
Total Emitters: 1
Mode: infinity brighness adjust
Max Lumens: 1000LM
Max Runtime: 80h
Battery Configurations: 1 × 18650 / 2 x CR123 Batteries (Not included)
Switch Type: Clicky
Switch Location: Tail cap
Beam Intensity: 16200cd
Impact Resistant 1.5m
Range: 268m
Waterproof: IPX-8
Weight: 89g (Without battery)
Size: 138mm(L) x 25.4mm(Body) x 27.5(Head)

Fpr weitere Angaben und Produktbilder kann die Herstellerseite oder Banggood besucht werden.


Mit Priority shipping kam die Lampe nach 11 Tagen aus China per Post an, sehr schnell.

Im Original englisch verfasst, mit Chrome oder Google kann man es automatisch übersetzen lassen.


Package and content:

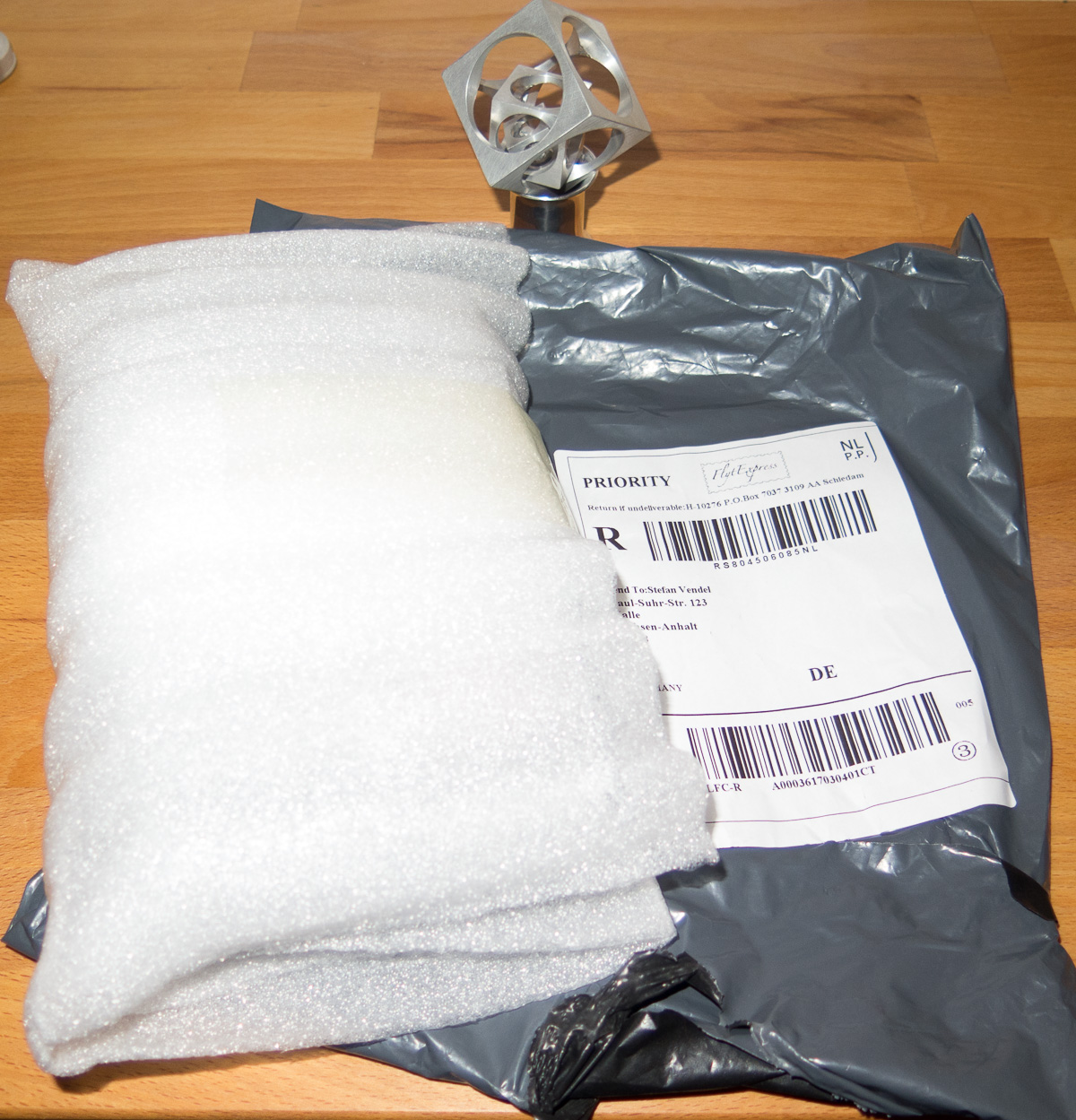

It came packed well with a 1cm bubble wrap and in a plastic bag

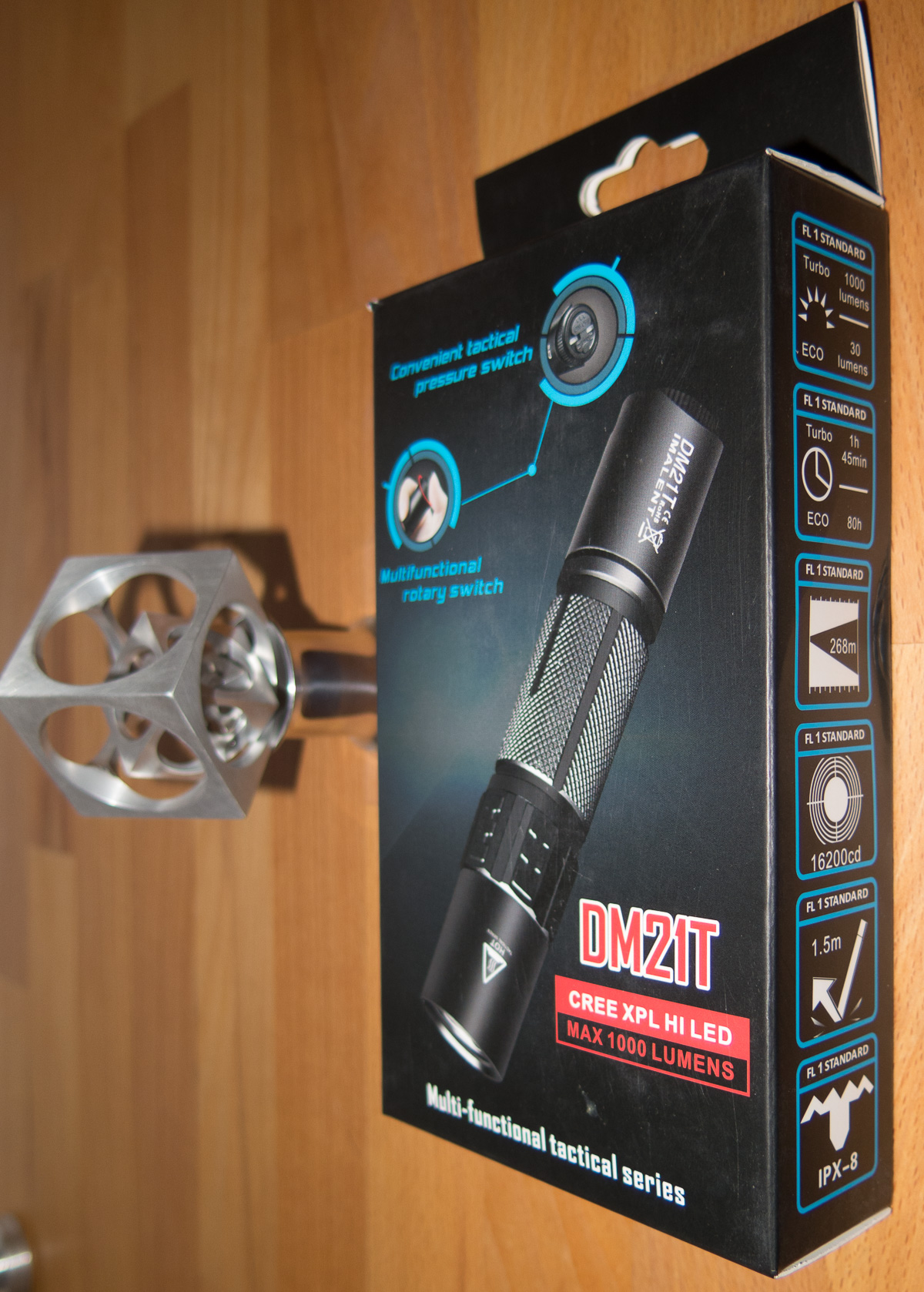

The light comes in a card box which looks professional

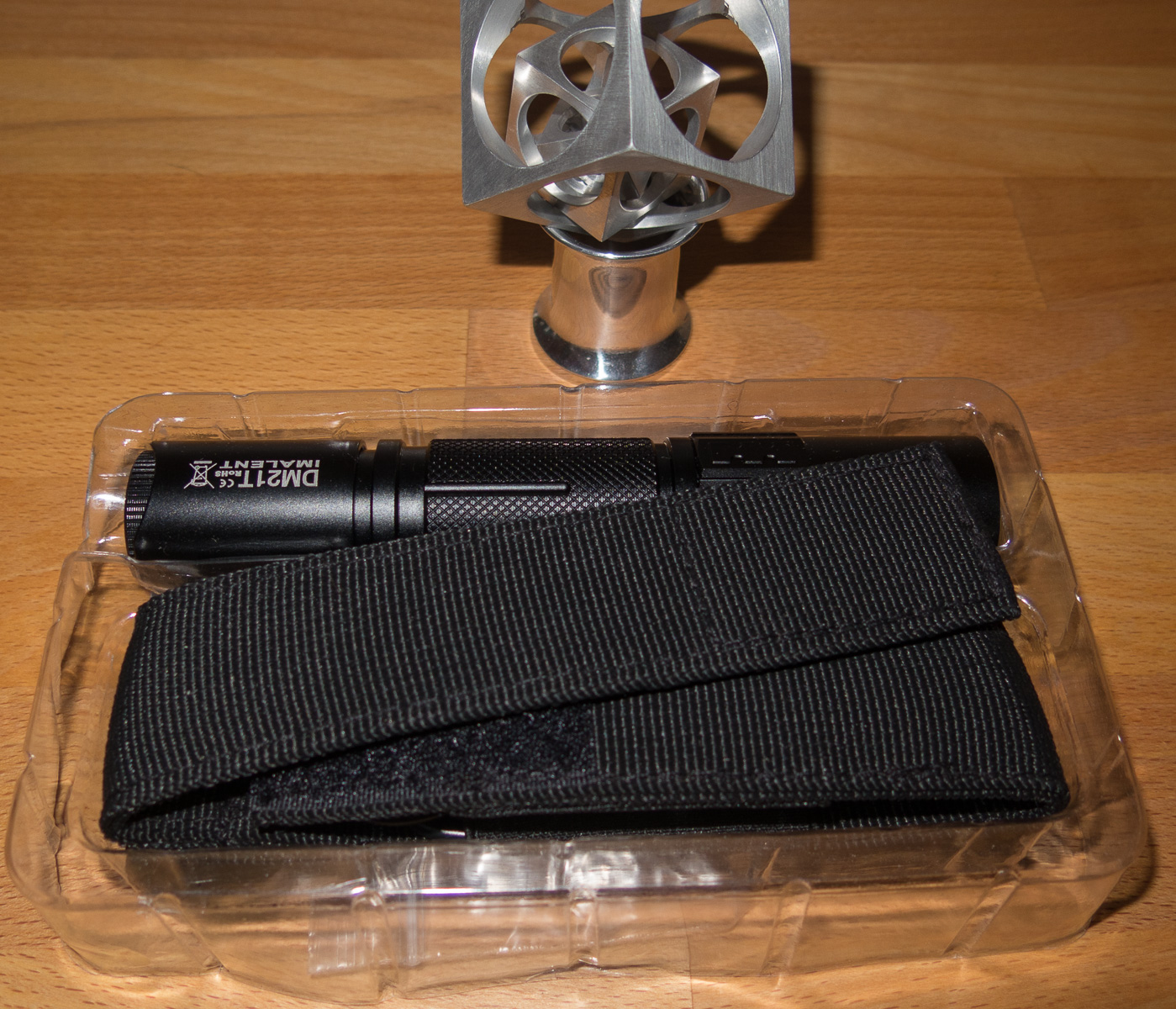

The light sits in a plastic inlay

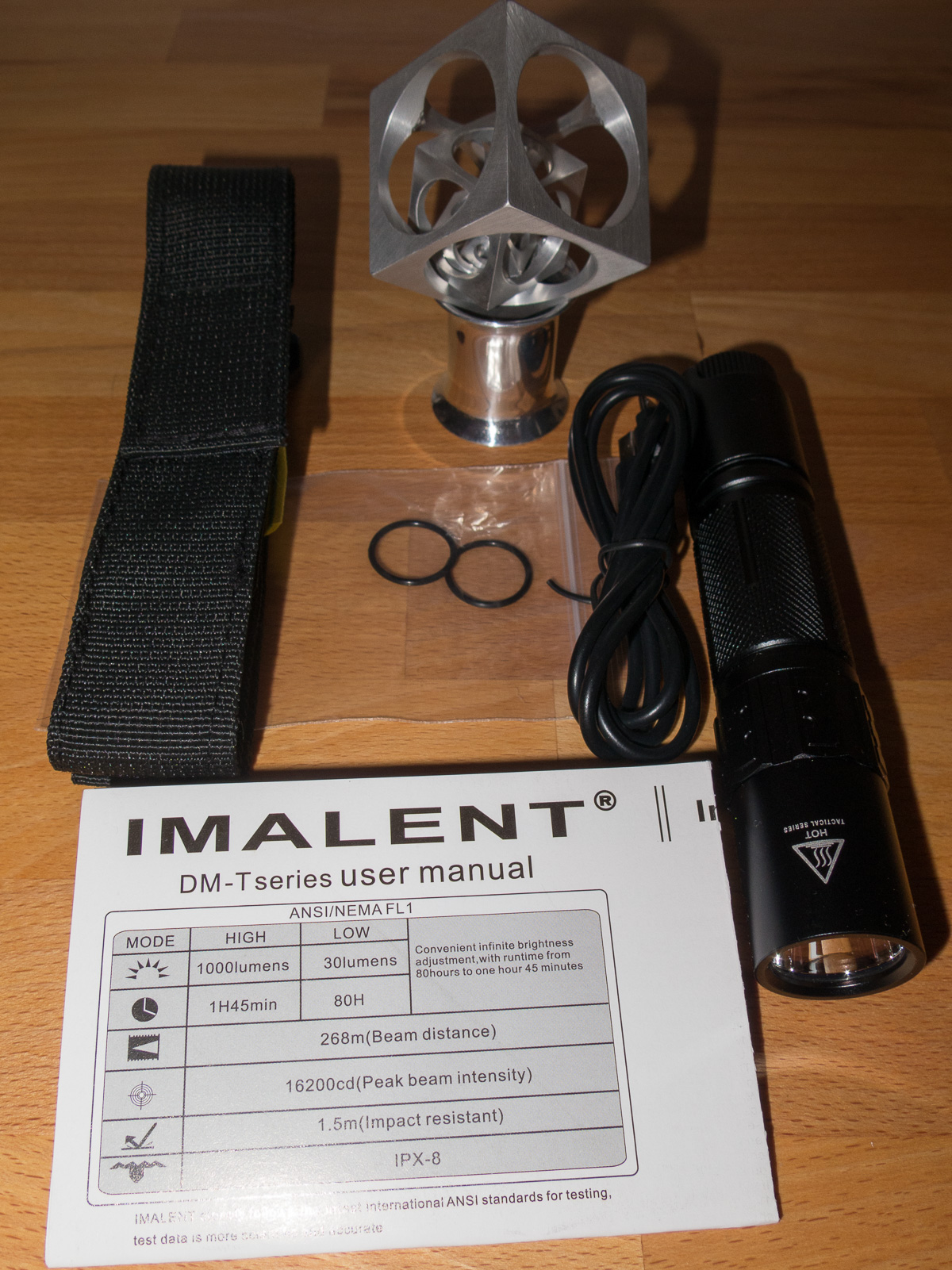

It comes with a holster, 2 spare o-rings, USB cable and manual
due to the rotary brightness selection there is no way to attach a lanyard


The light has 2 holes on its back maybe its possible to drive a small screw in there for a lanyard


Comparism and teardown:

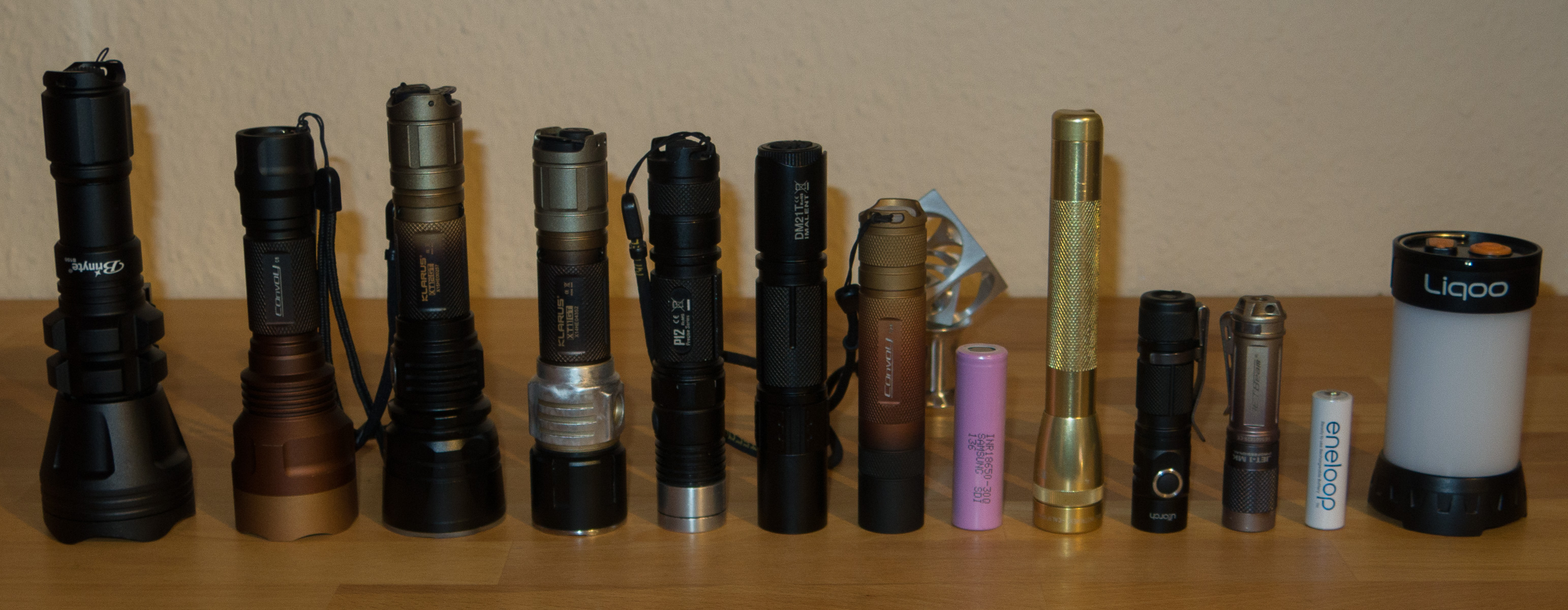

Size compared to other 18650 and AA lights




Beam color is on the warm side of neutral
from left to right the lights get warmer, picture taken @5000K camera setting


The Imalent LED is most likely a U6-5A2 at 4000K as it is warm er and the CRI is better than on the 3C tint ones

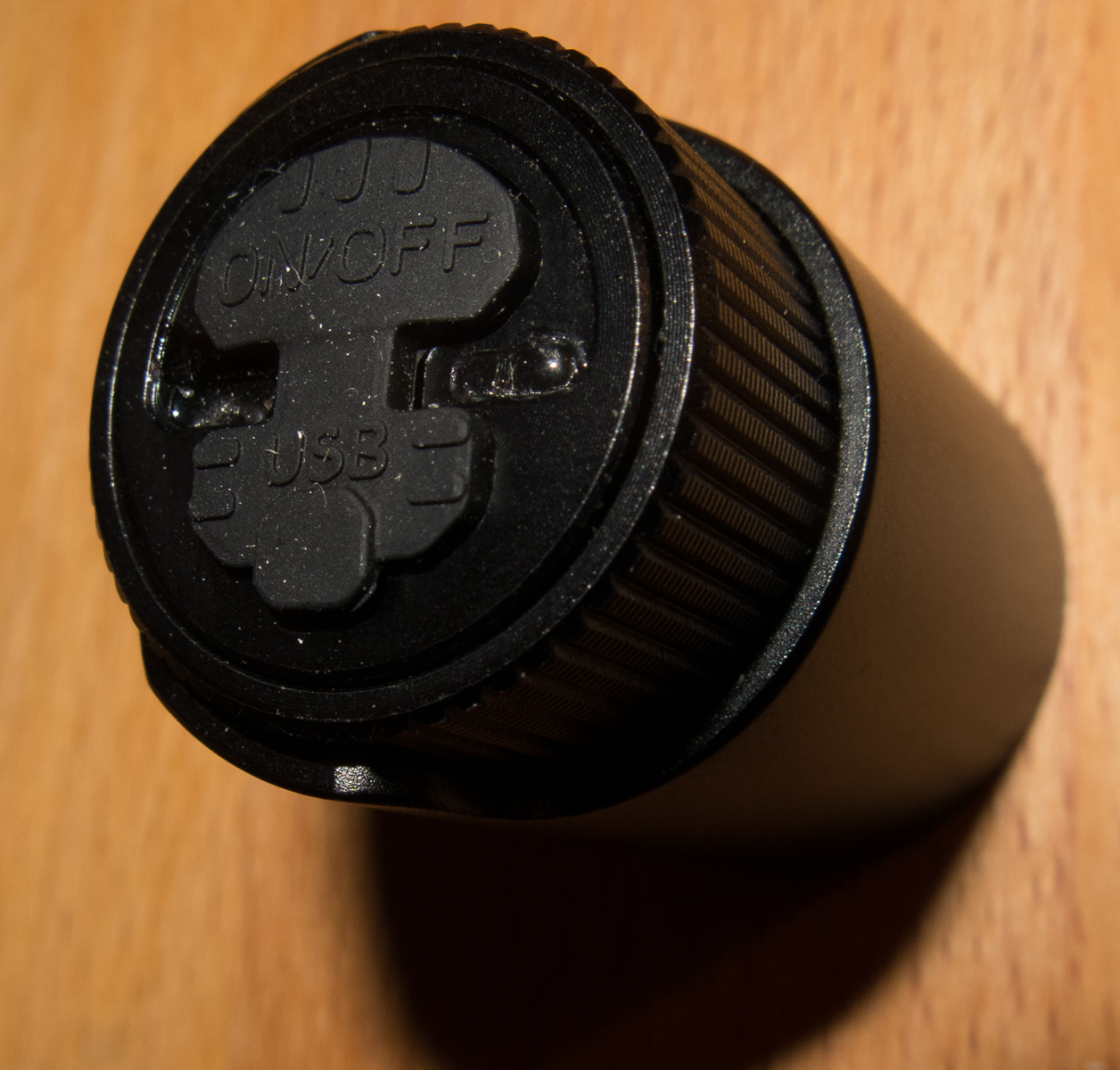

The tail cap got this nice rotary section to adjust brightness
it is usaable with one hand operation



The light can be taken apart, the head is not glued



But on the tail it looks like the section with the e-switch and the USB charging port is glued with transparent silicone on the middle section, so it holds the rotary ring for brightness adjust in place


The transparent silicone also covers the holes for the status indicator LEDs


Because of the glued tail I can’t remove the driver completely because the wires are too short

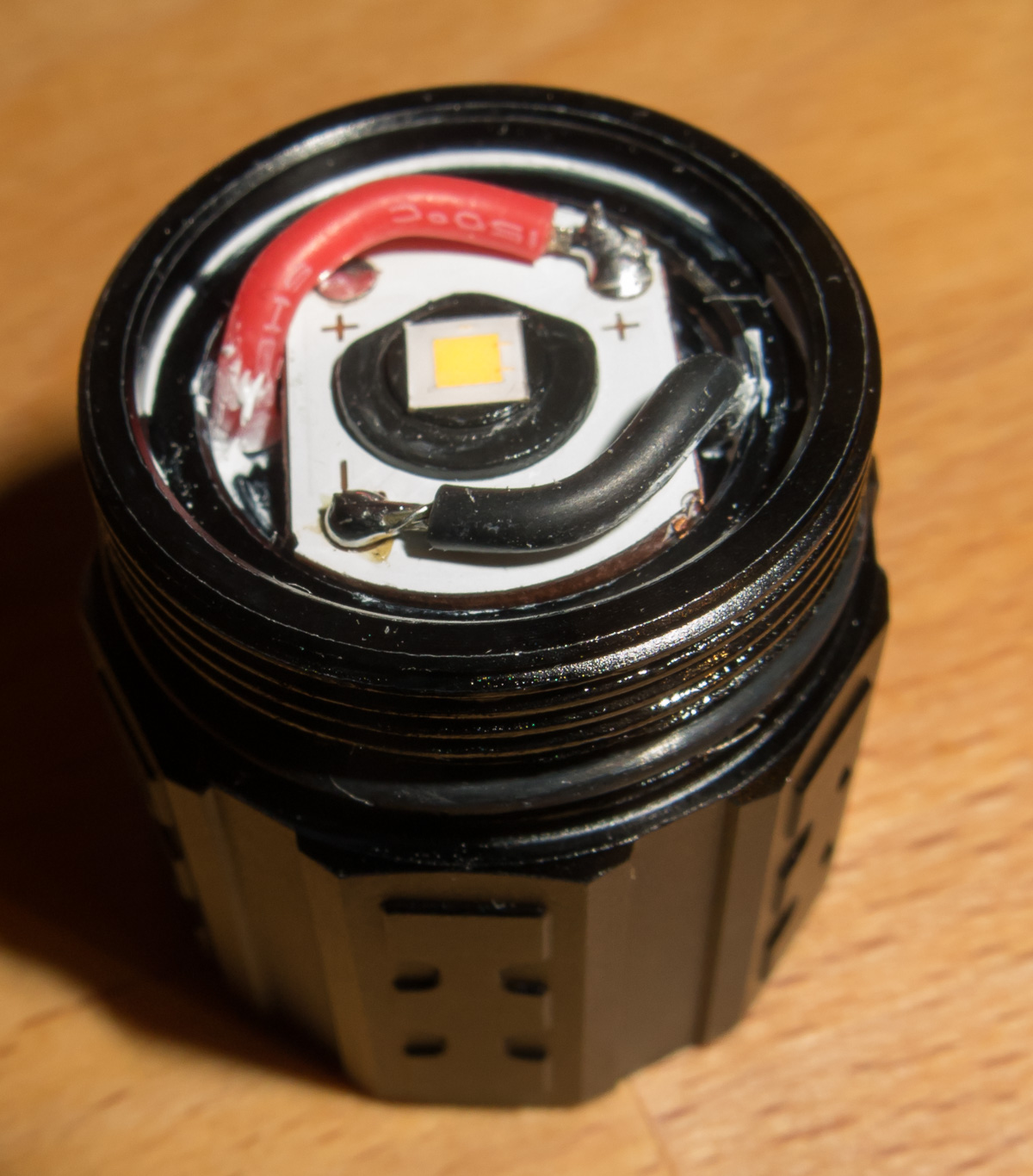

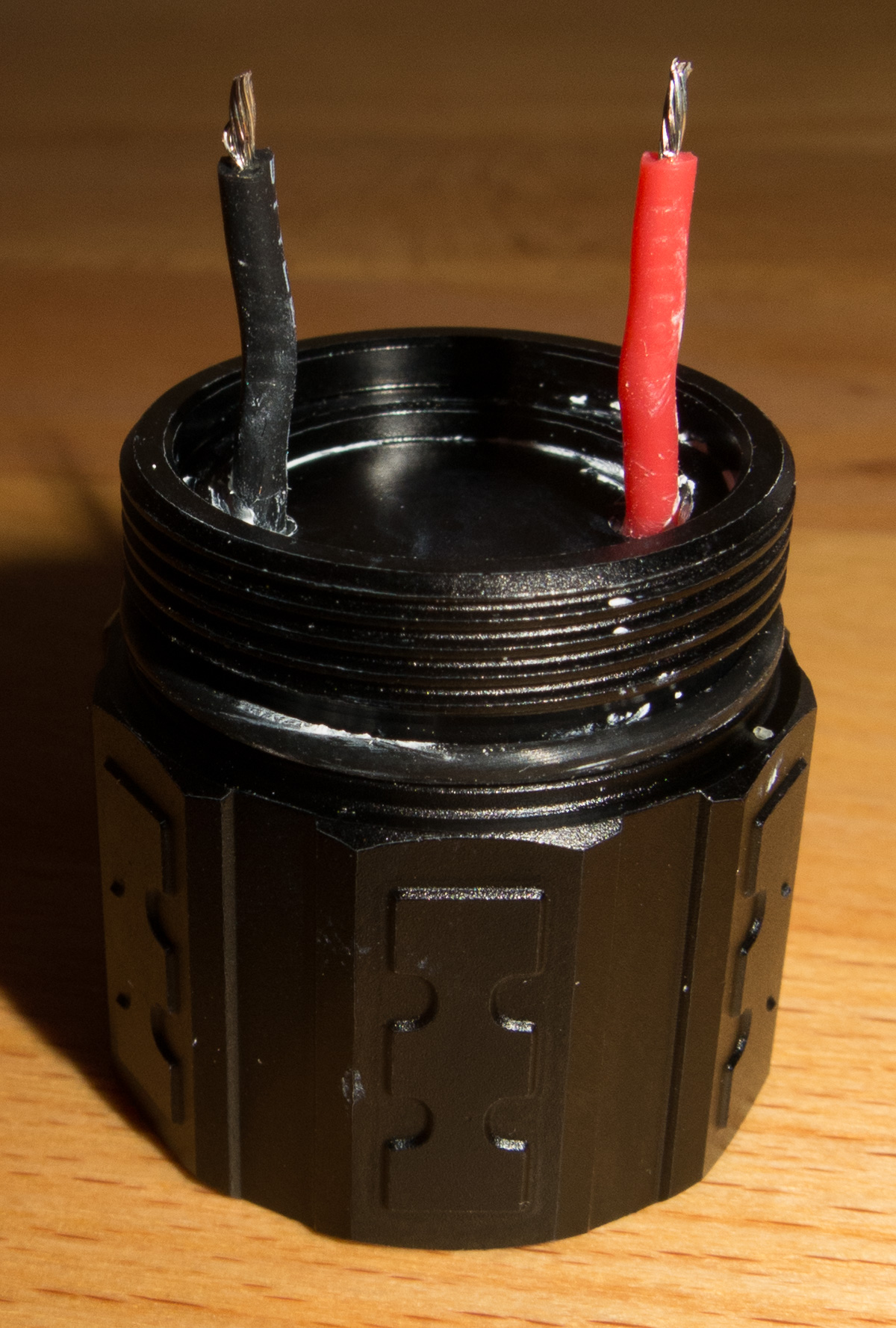

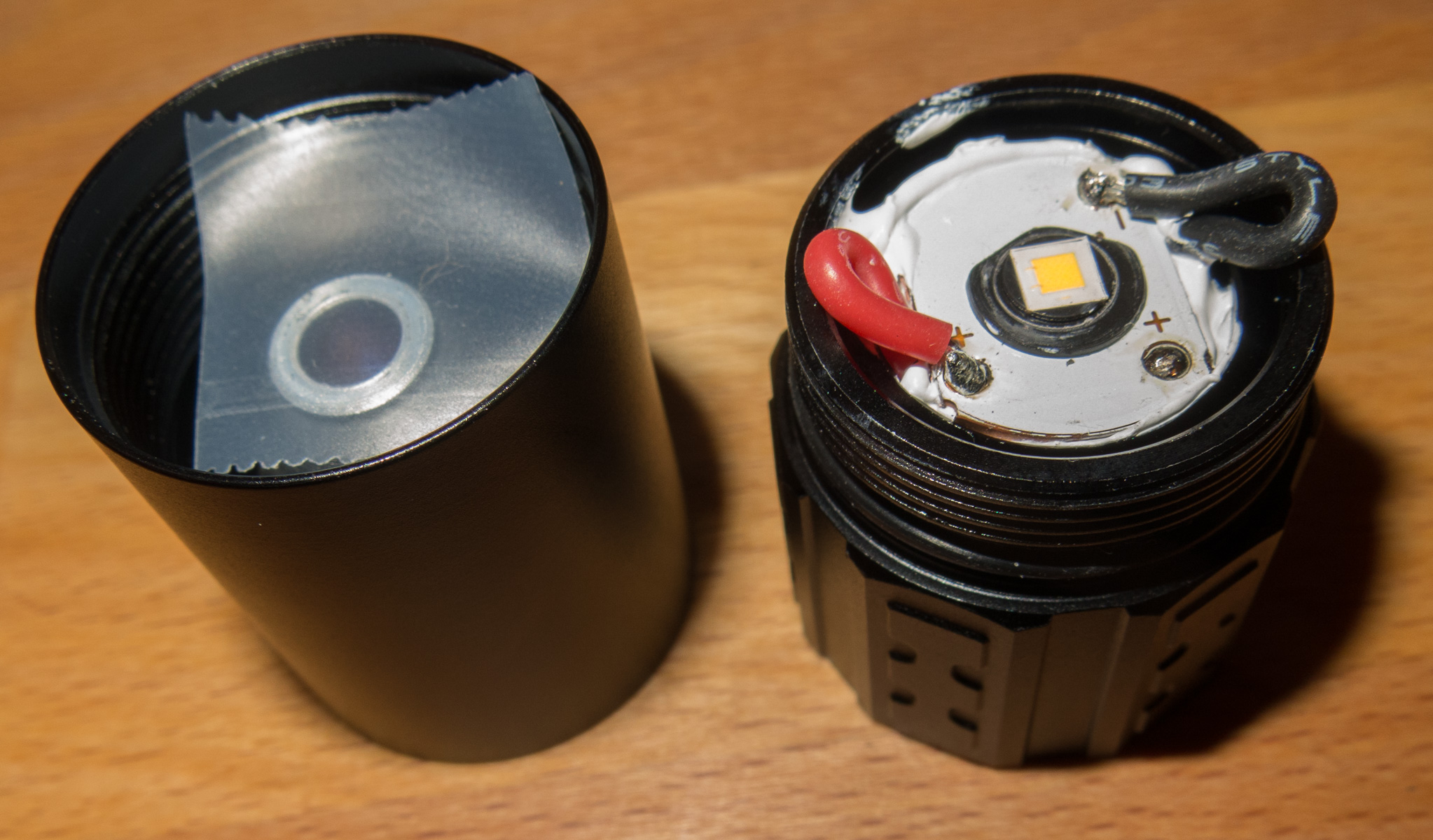

The head has no driver just a plate wired with the LED
It is press fit and I can’t get it out, but on the other side has to be some Diode or electronics to allow the head to charge from the USB port in the tail cap

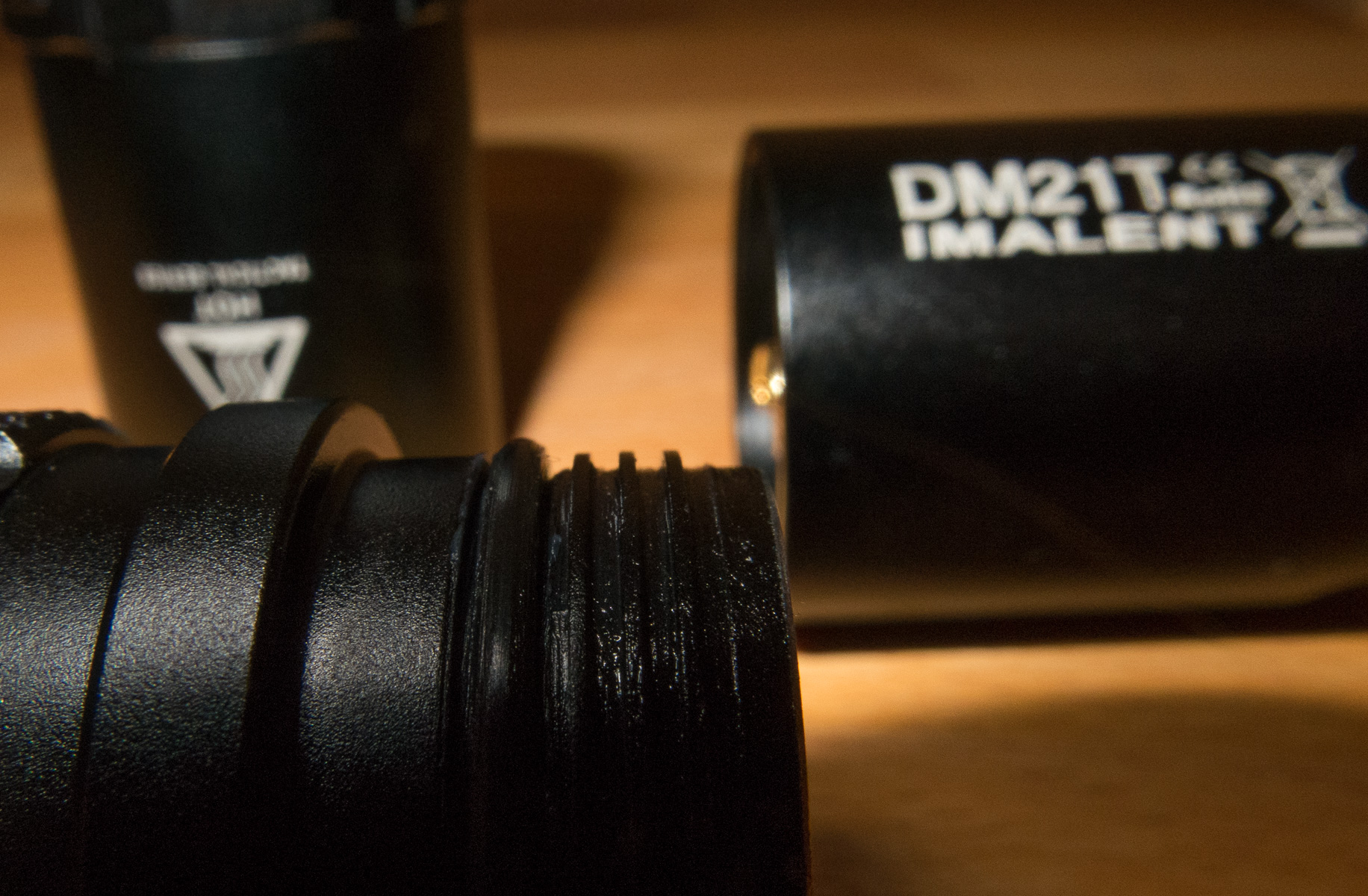

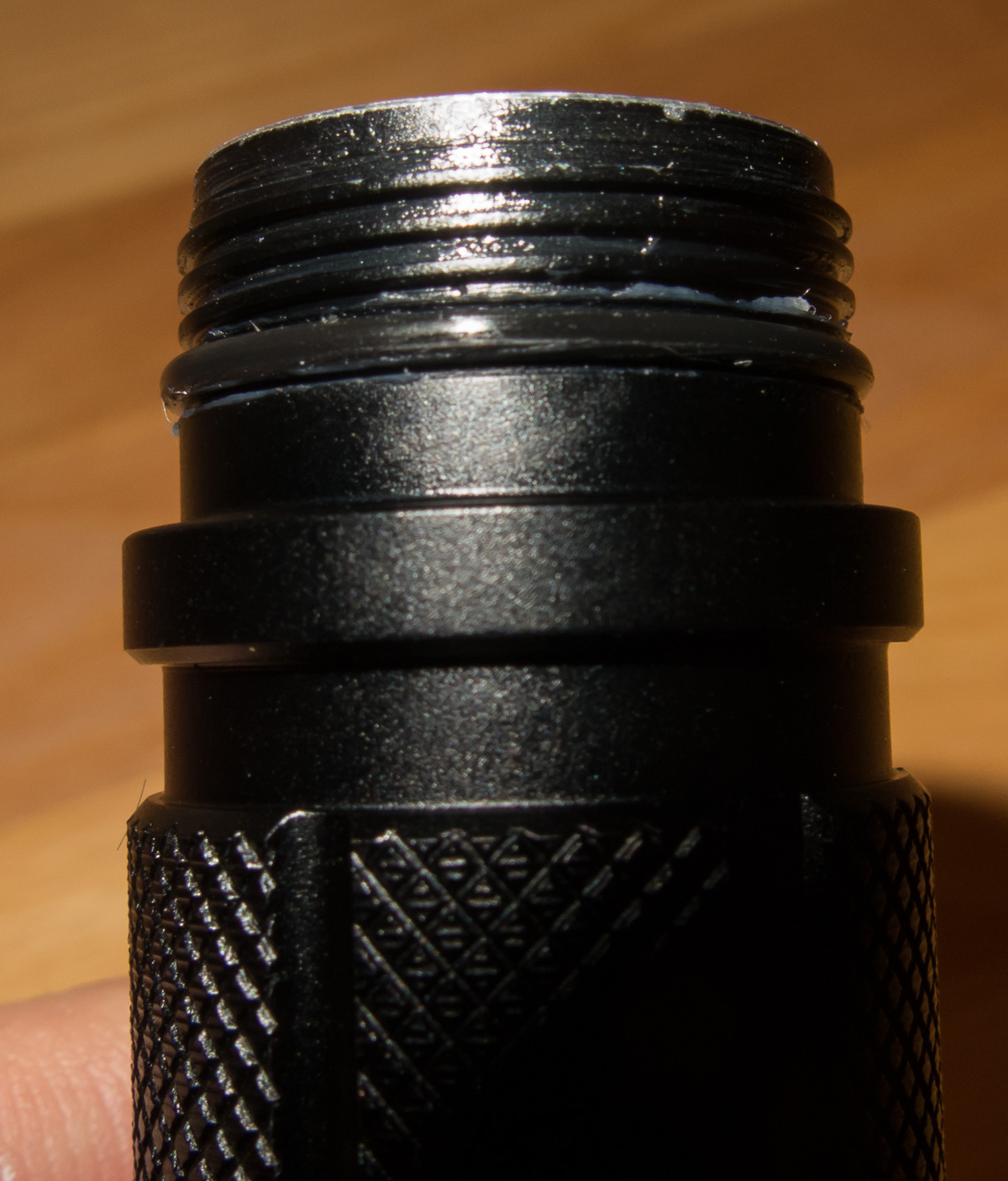

The threads are smooth and square cut, good quality
the light can be locked out by twisting the tailcap a bit

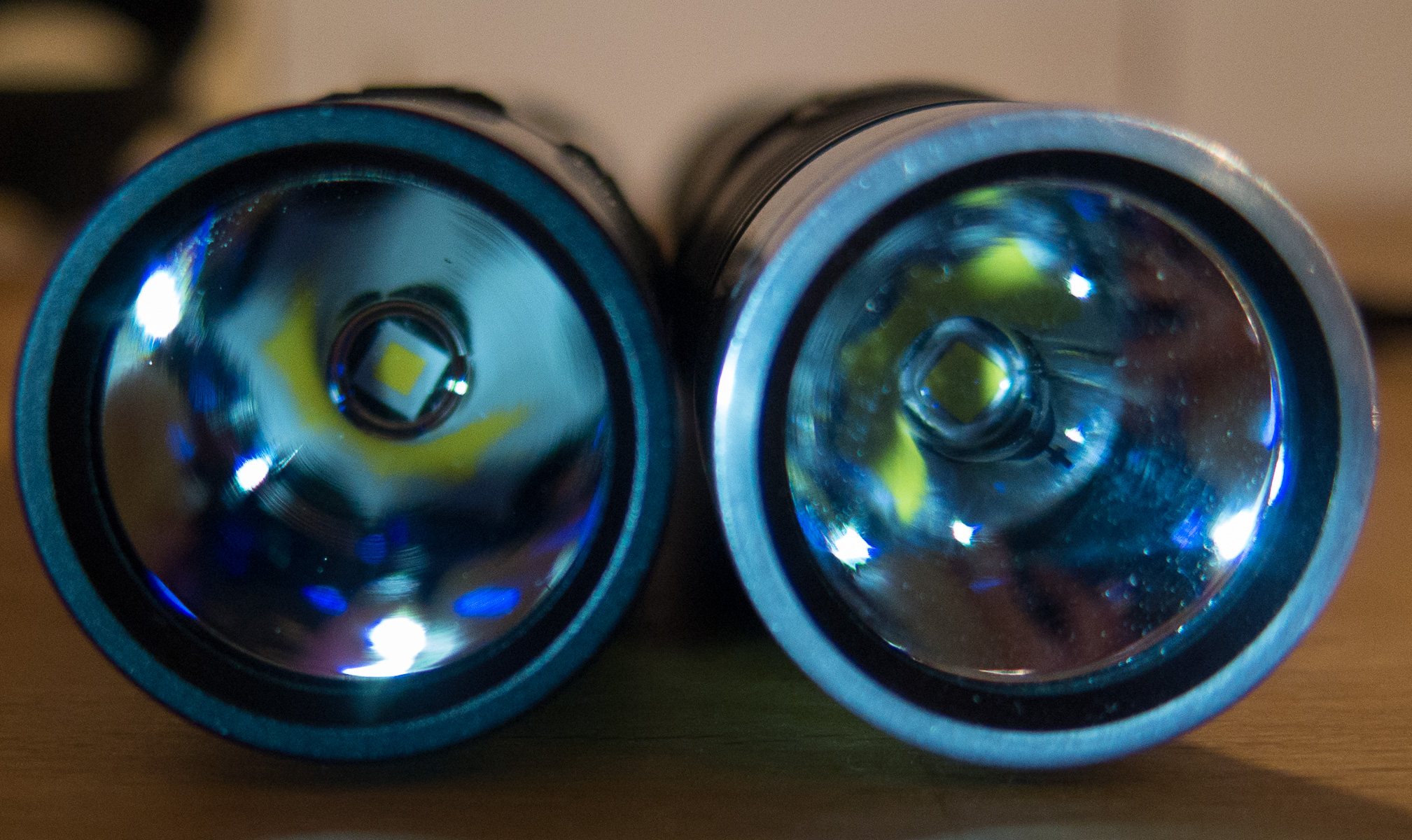

The reflector is smooth, got some imperfections but that won’t affect the beam at all
the XPL HI LED is perfectly centered


the reflector is 22.5mm wide and 18mm deep

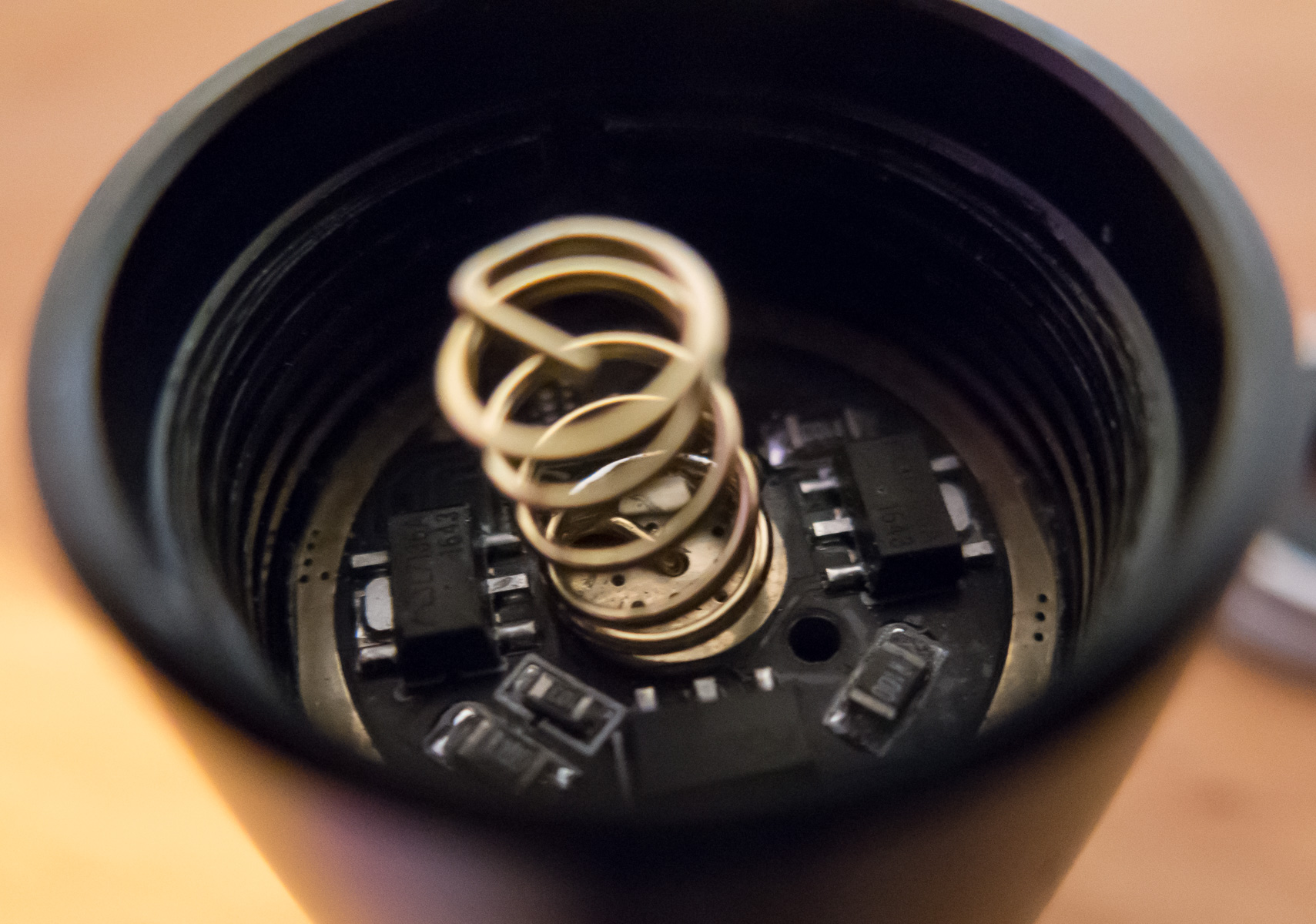

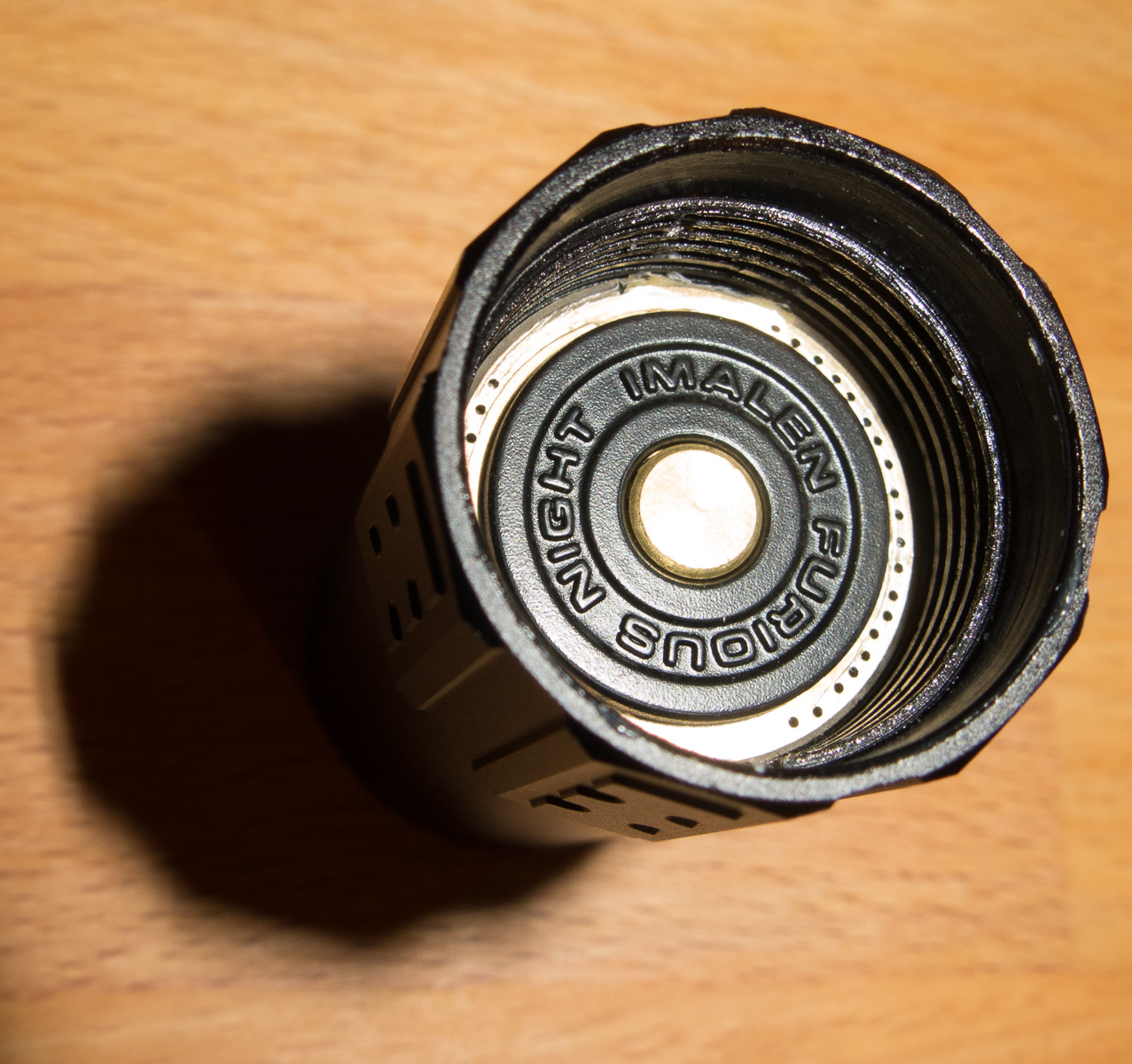

When opening the light i noticed the spring in tail cap is not soldered flat to the driver
it looks even worse after removing the driver retaining ring

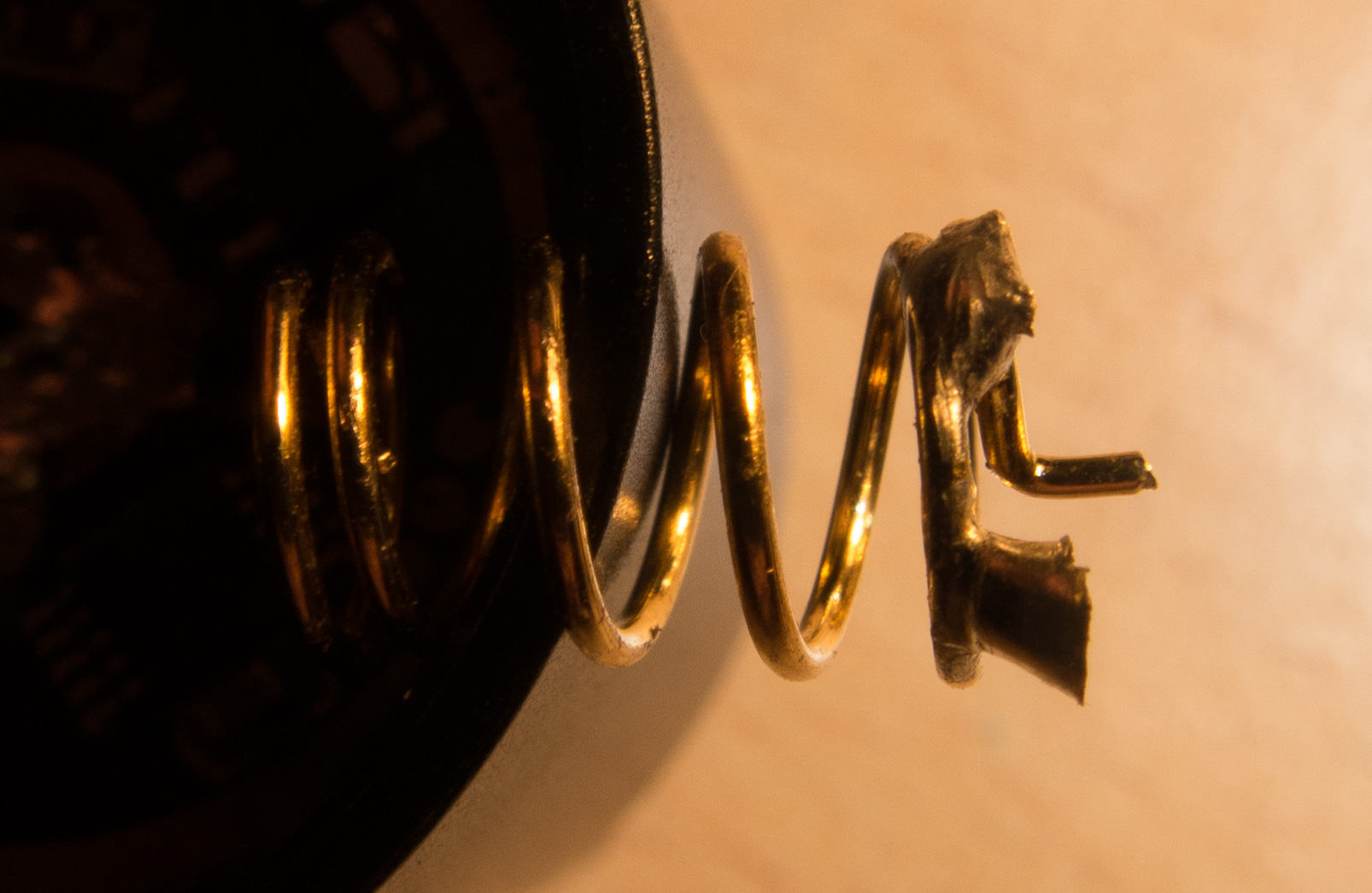

I tried to pull out the driver, but the solder joint was poor and came apart


I guess this light was produced on Monday morning or Friday evening, by an unmotivated employee with too low soldering iron temperature


The spring has a centering pin what is really nice and first time I have seen this, very good

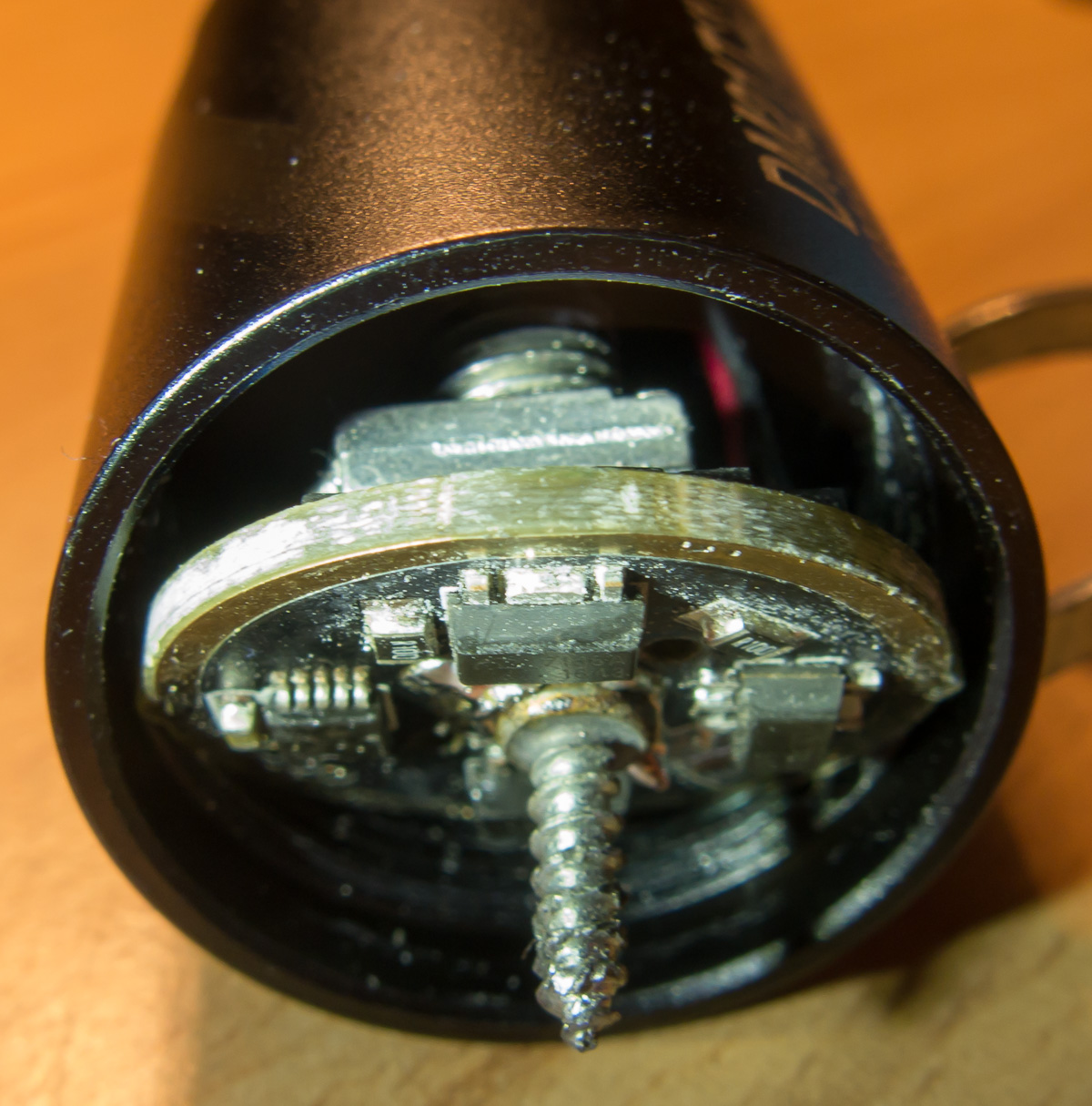

soldered a bolt on the driver to pull it carefully out, this is as far as I can go without ripping the cabled of the back as they are soldered and glued in the tail cap

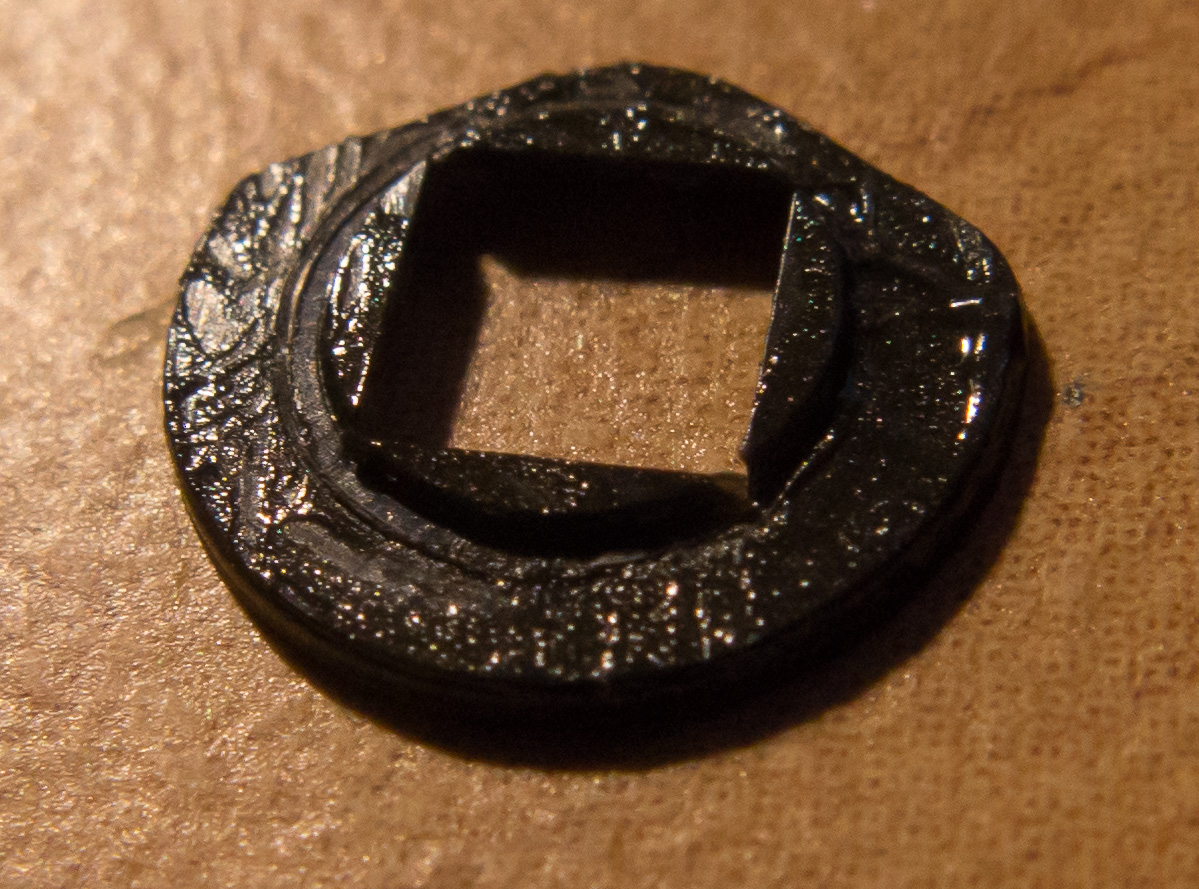

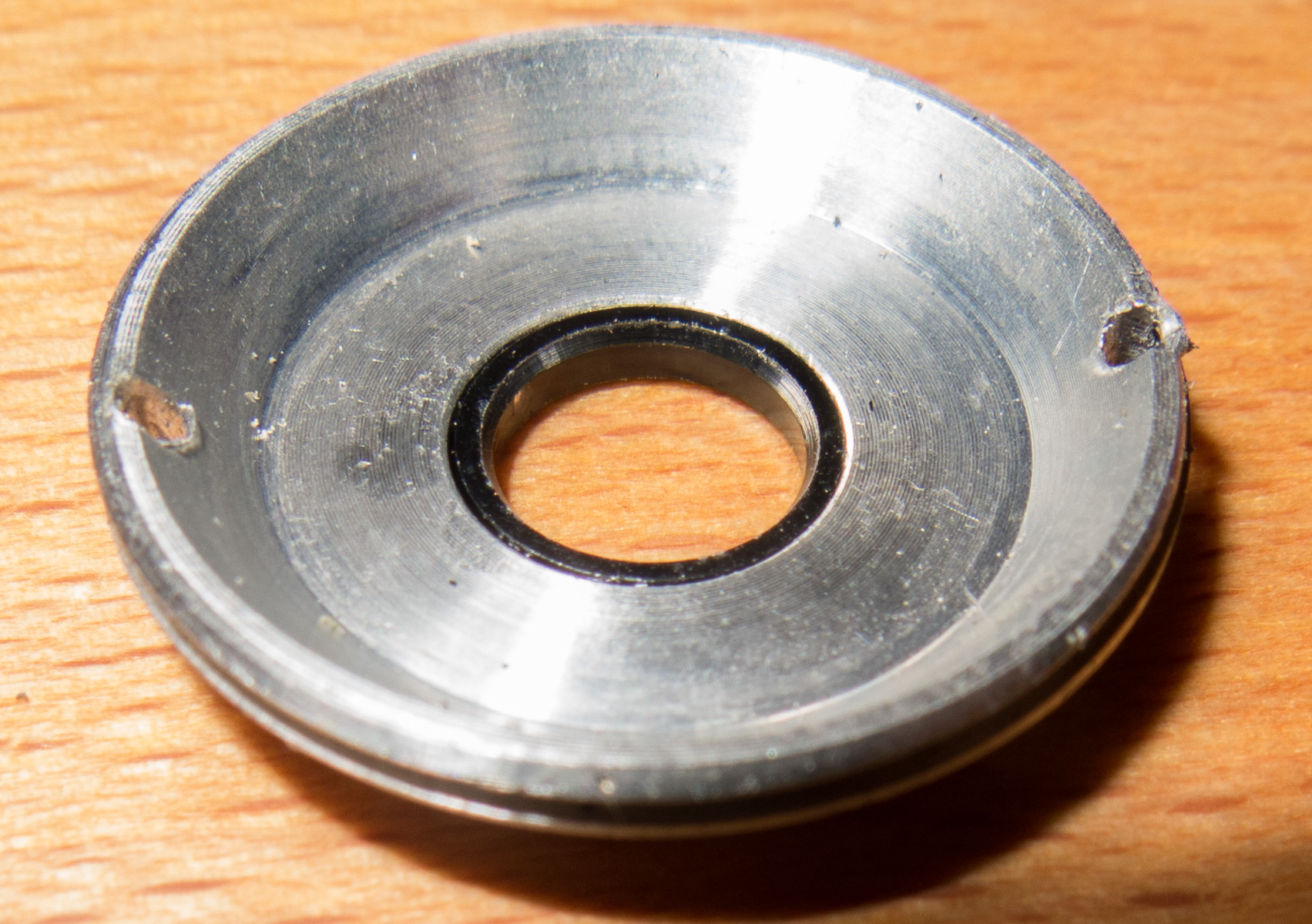

The driver retaining ring in the tail cap has a hole with a plastic insulator for the spring



The tail cap and head threads have an oring and are lubed for water tightness



The light is build for protected button top batteries, no button or too short wont fit, as the light has no LVP its better to use protected

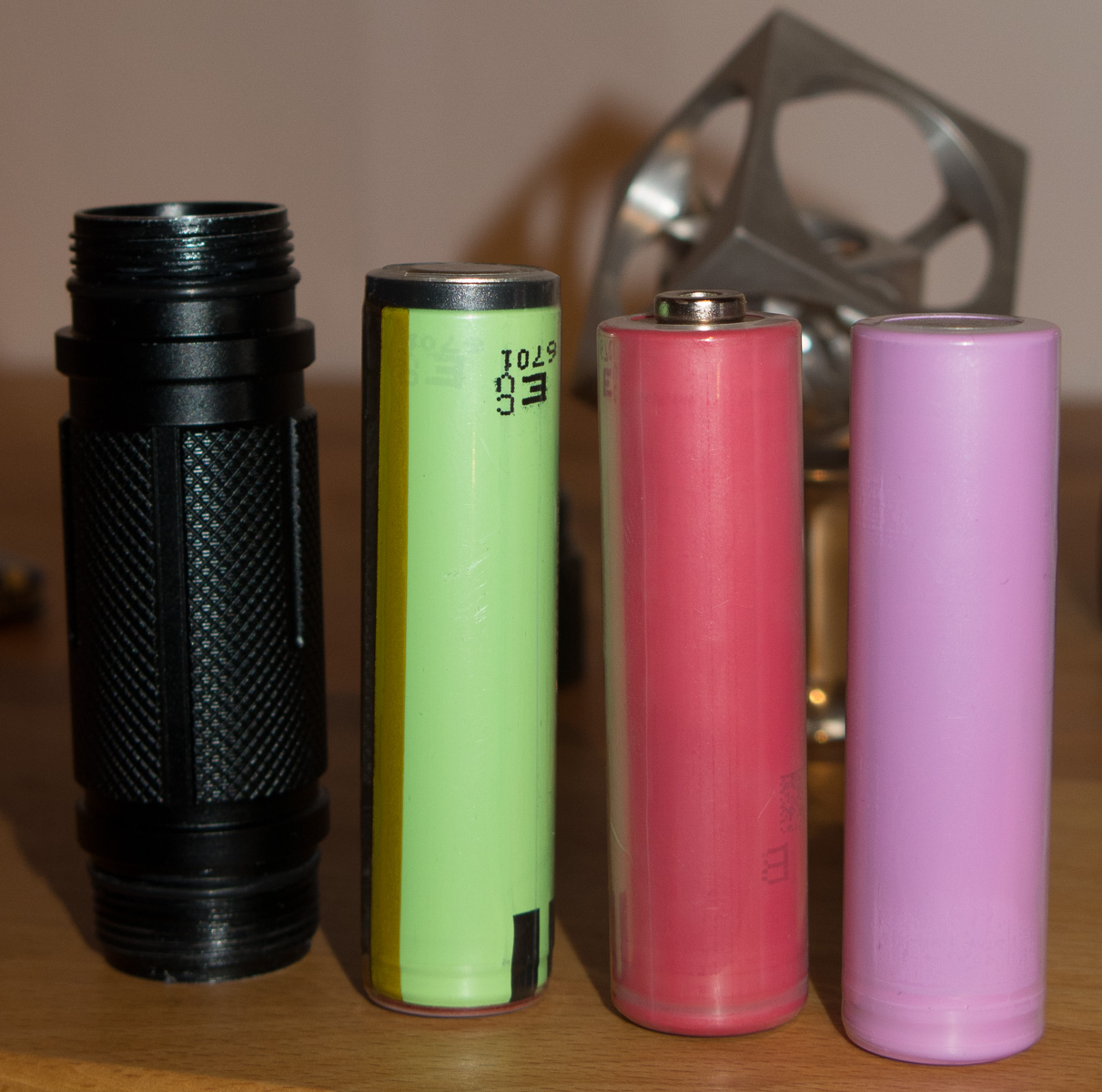

Left the 18650B fits perfectly, middle a Sanyo 18650GA fits only with a magnet on its tail or top, right a Samsung 18650-30Q makes no contact to the spring or head

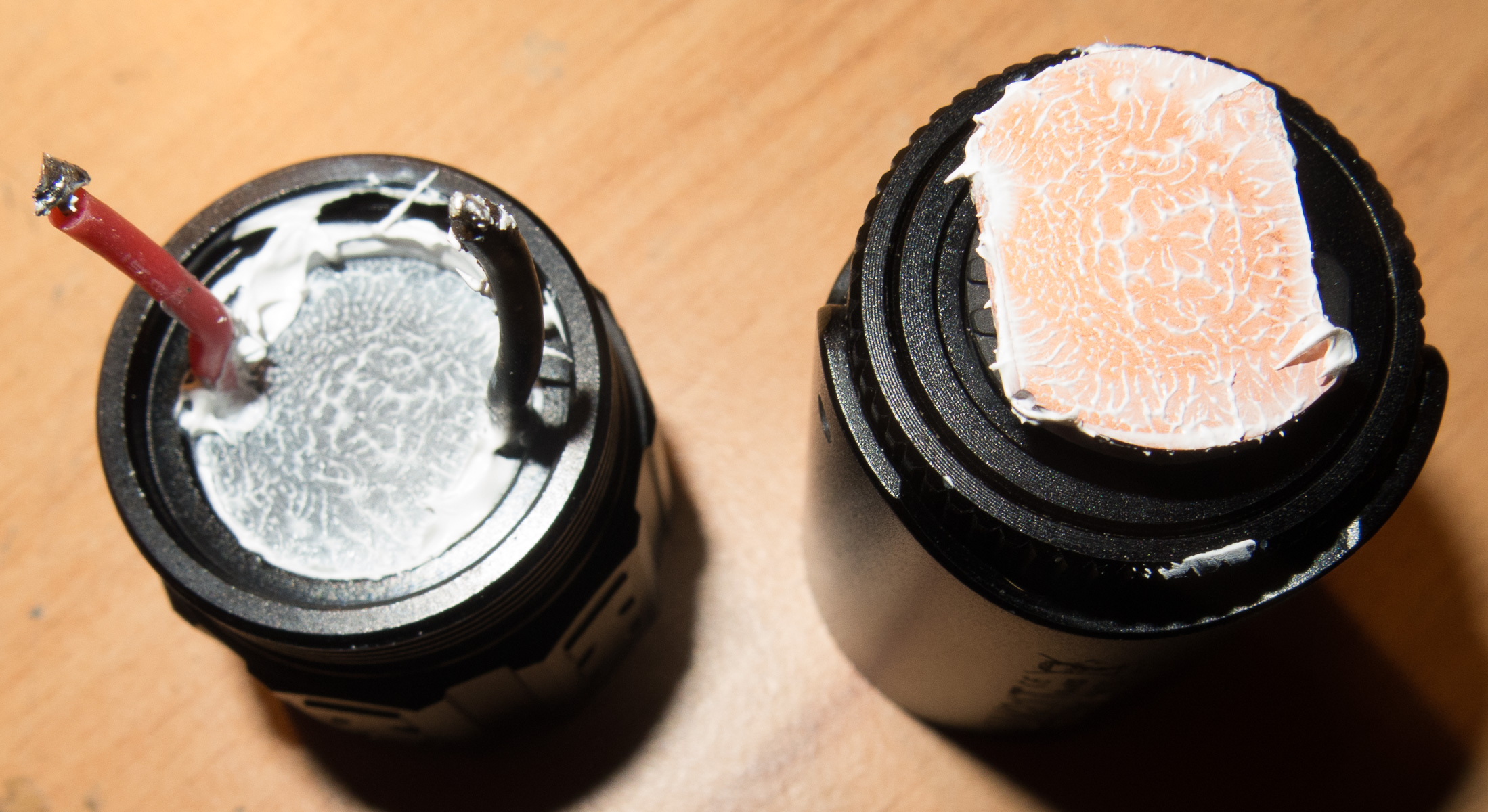

The thermal paste is applied in a big quanrity and is perdfectly spread and a very thin layer due to good machining



I checked the MCPCM to be a true copper DTP one, very nice

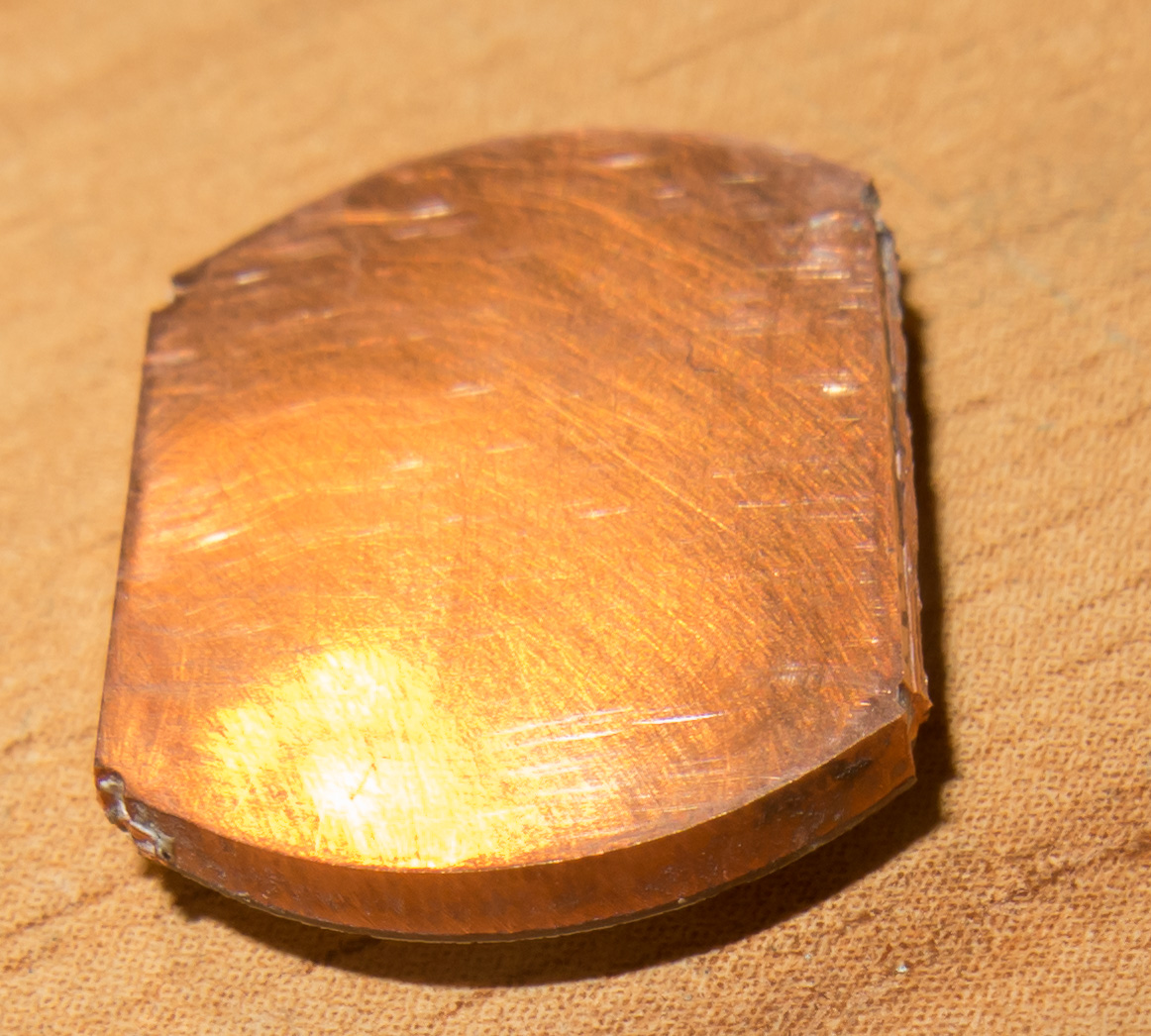

The MCPCBs back is perfectly flat I sanded it with 2500 and the whole area gets sanded

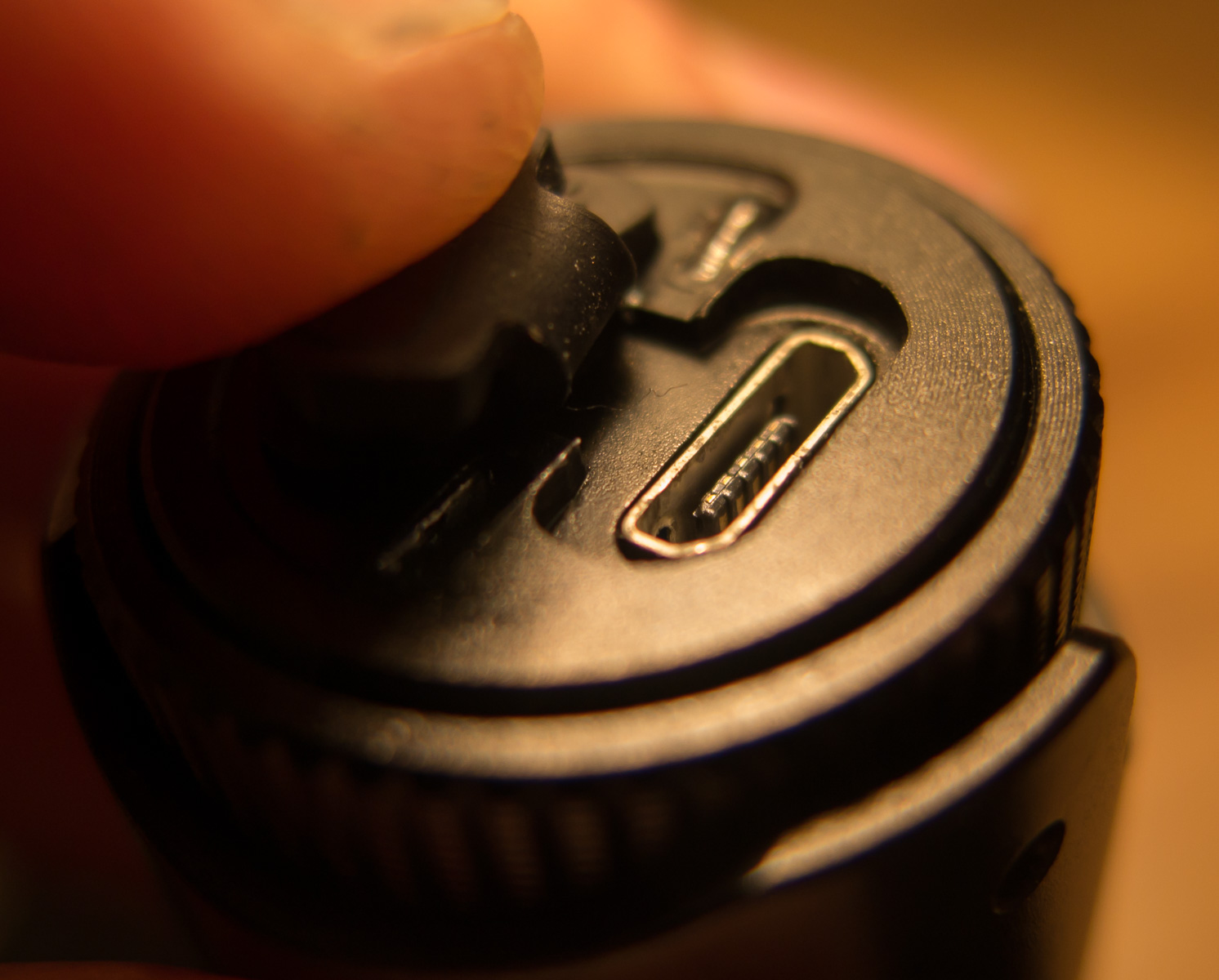

The USB charge port cover is badly designed, it won’t be IP X8 waterproof like advertised

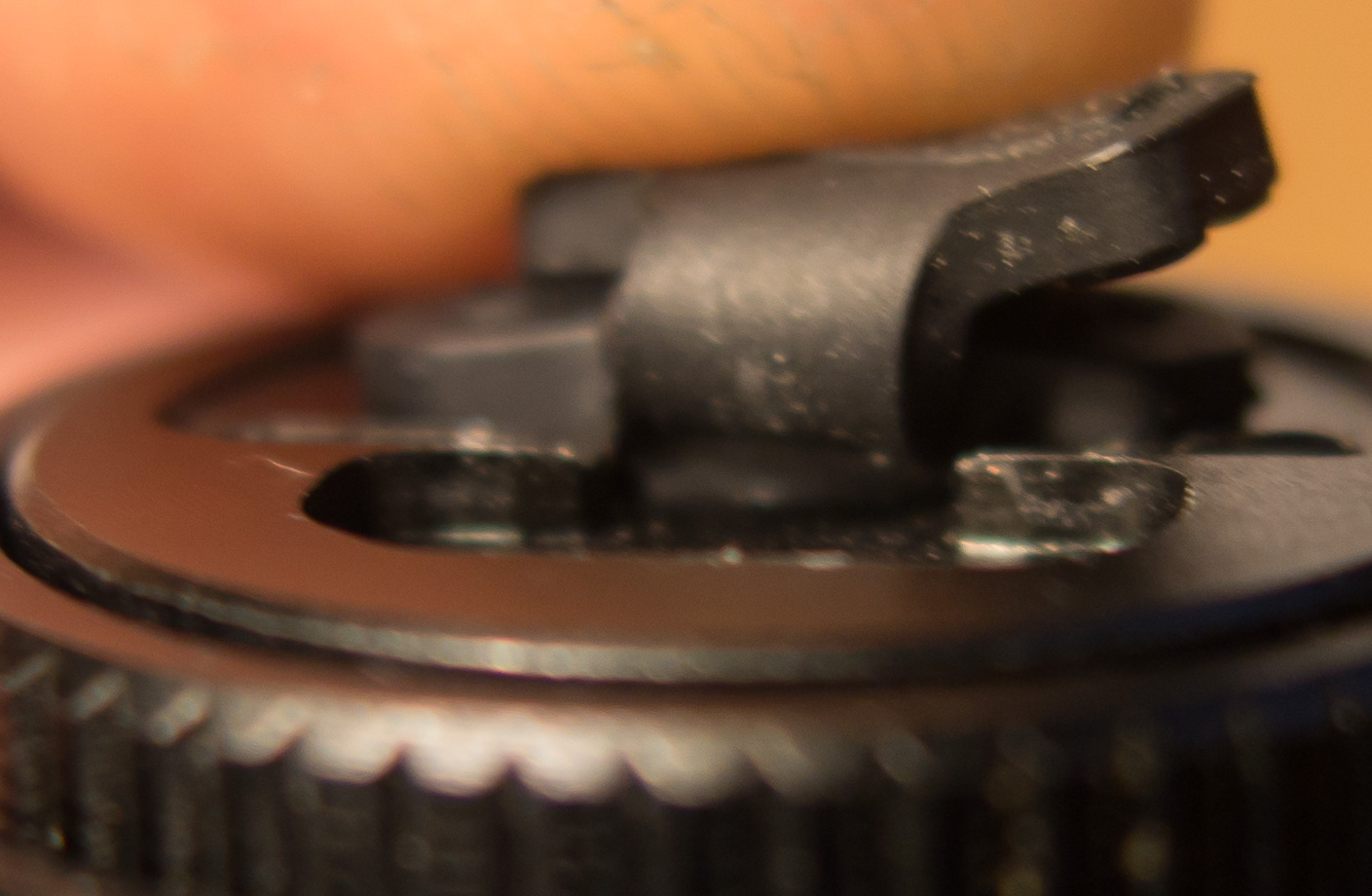

If you look close you see the middle part of the cover which connects to the switch cover cant seal with the body at all, as it does not go to the bottom of the tail cap




Driver and Battery


The light has a pretty slow PWM visible in all modes
the oicture taken with 1/50s 10 spots = 500Hz


The lights runs a decent time on highest level I cant see a significant drop in brightness
The max temperature seems to be at about 60 degree Celsius


The light has a parasitic drain of 0,025mA @4.05V which is lower than the battery self discharge

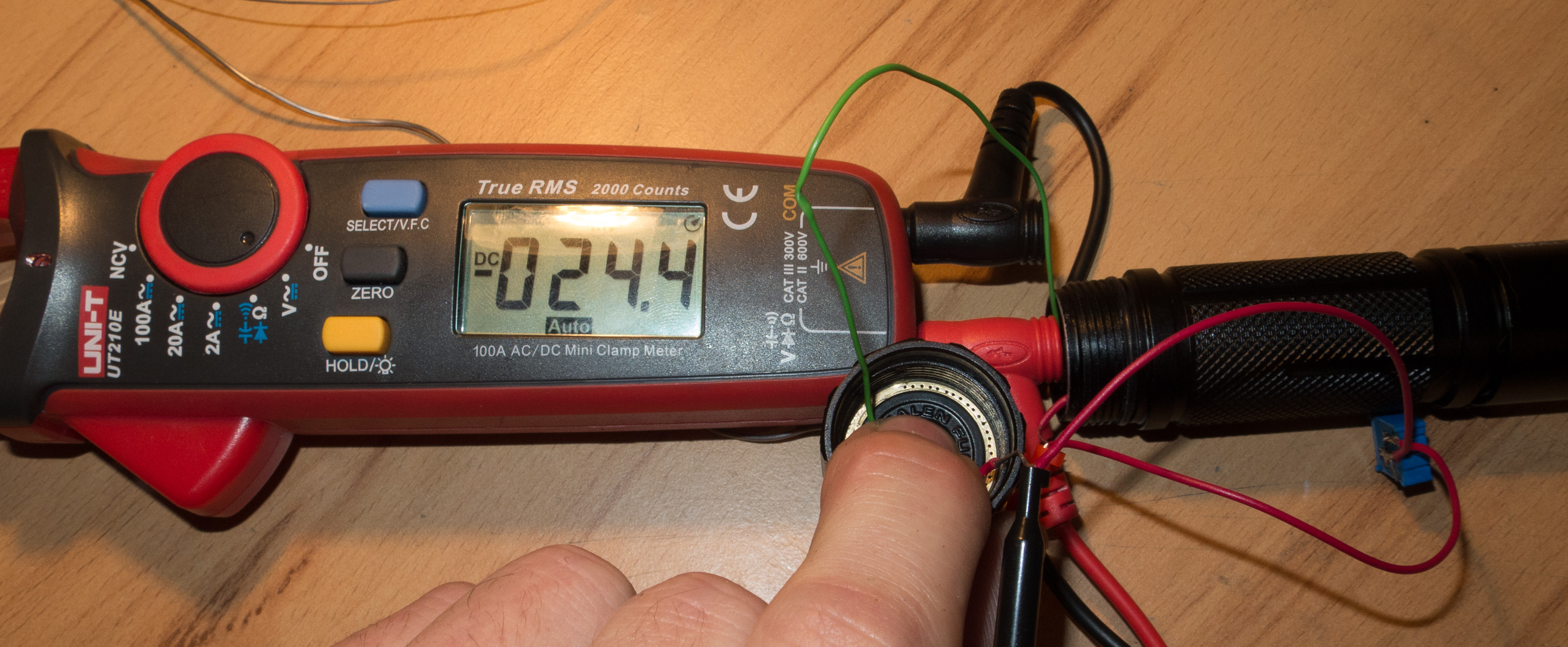

I could measure 2.6A tail cap current on brightest level
couldnt take a picture as I needed both hands as the driver is in the tail cap

on brightest level this means about 894 LED lumens from a XPL HI U6 and about 830 OTF at 25°C Tj with the DTP star I estimate the OTF lumens after 30 seconds more like 780 lumens but I can’t measure it


The manual says it can drive with 2 CR123A, but i am pretty sure it has no buck converter so operating with 2 16350 will most likely kill the driver

The USB port chages the battery with 1.07A @5.2V droppes to 0.9A at 5.0V, charge takes 3h 19m cell rests at 4.15V after charge and is missing a bit of max capacity measured 2978 in the light and added 48mAh in my Charger to 4.21V

As the battery gets past 90% discharge the brightness has dropped a lot as the LED cant get enough voltage
The light gets very dim, but it lets adjust its brightness at any state of discharge

Unfortionall the light has no Low Volatge Protection, as the light is designed to work with only protected cells its not too bad
It may be the problem, that the driver in the tailcap has simply no access to the battery voltage, but they could easily realize a LVP over the LED current

I stopped the discharge test at 2.5V battery level with 2.28V measuring on the LED
The light discharged the cheap unprotected test cell to 1.47V within 12 hours
There is no intelligent ramping down to preserve longer runtimes with almost depleeted battery this is consistent with the missing LVP


Modding:


I did solder the spring in right angle and added a spring bypass



Cleaned the old thermal paste


Cut the wires a bit shorter


Added a bit of lubricant to the centering ring as the LED MCPCB has no screws or other secure to rotate when twisting the head to prevent the MCPCB from getting grip and rotate, which may lead to a short cutting in the wires
removed old ceramic thermal paste and added arctic silver 5


Also did the LED wires cut a bit in length and soldered them so that they prevent the MCPCP from rotating

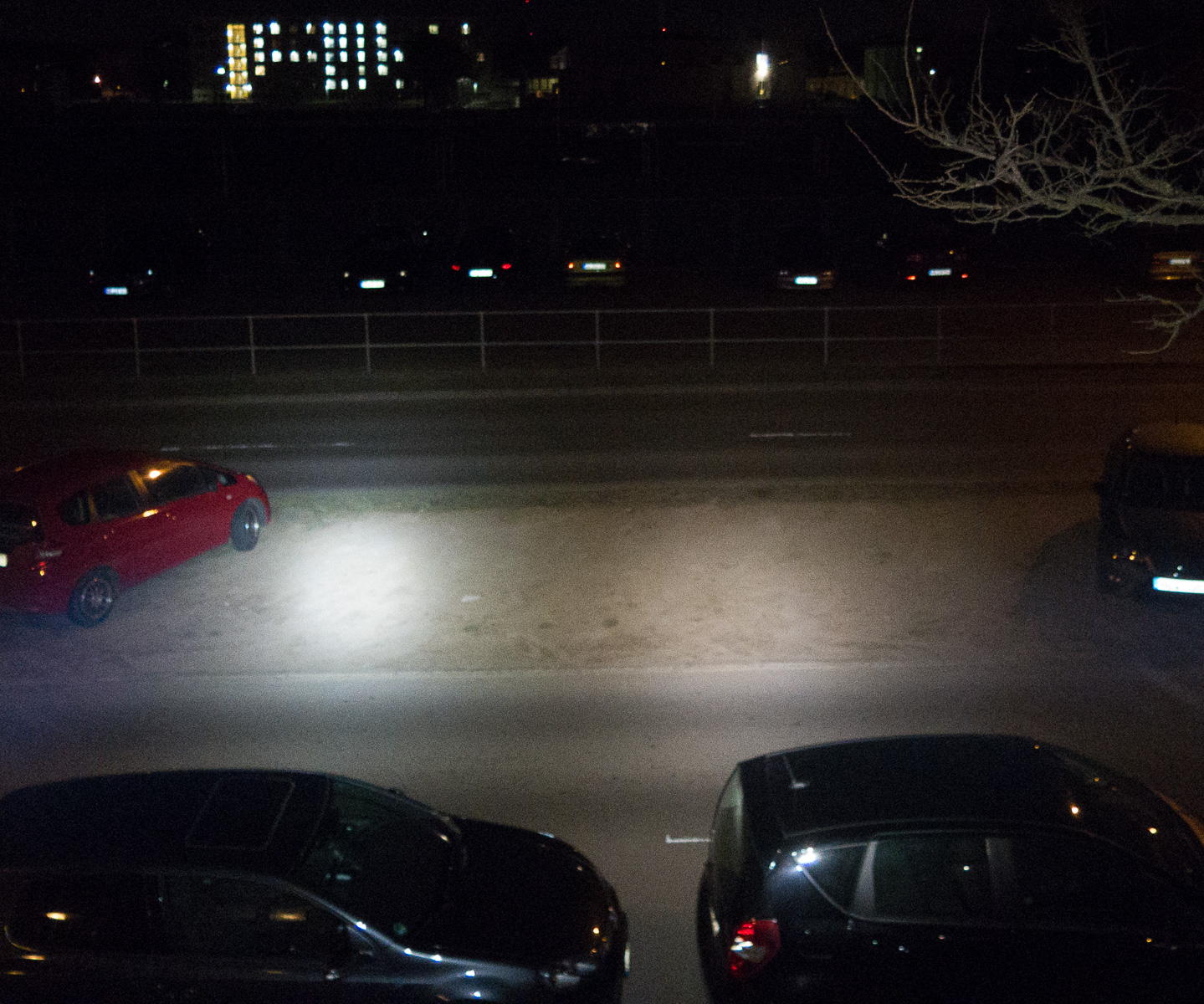

Beam shots:



Left side Nitecore P12 @1050 lumens modded with DTP star and XML U3-3D NW LED running at 3A
vs.
Imalent DM21T with about 800 lumens running at 2.6A on the right side


Both lights are neutral white, even if the Nitecore P12 looks here cool white


Nitecore left and Imalent right, the Imalent DM21T is more neutral-warm white, not sure which color bin they use most likely U6-5A2


you can see the domeless emitter throws better with a smaller hotspot, both lights have about the same reflector size but the Imalent reflector is deeper


Klarus XT12GT XHP35 E4-3C 1.38A @1900 lumens next to Imalent DM21T


The Klarus XT12GTS outtrows the Imalent easily due to the larger head and at leasrüt twice as much lumens.


User Interface


The light has an e-switch and a rotary wheel in the tail cap to control the light
Short tap switches the light on and off

If the light is on or off hold the switch for a medium press will go directly to strobe

Plug in the USB cable to charge, the LED will blink red and turn solid green when full


Conclusion


Positive:
- very good production quality
- solid body with Military Grade Specification hard anodized HA Type III
- infinite brightness control with the rotary wheel
- Strobe ready from OFF and ON with >0.3s press
- LED has a nice neutral-warm white tint CRI seems to be >80 without any hints of bad tint, it’s warmer than XPL 3C tint
- relative deep reflector with domeless LED gives a really good throw out of this size
- scratch proof hardenedAR coated glass lens
- optional hard plastic holster with battery compartment
- good beam profile
- USB chargeable


Neutral:
- the LED seems to be not highest flux bin for a XPL but its CRI seems >80
- minor spots on the reflector coating, but does not affect beam quality at all
- no moonlight mode lowest brightness about 30 lumens
- due to the rotary brightness design no lanyard attachable
- my light had the spring not soldered good to the driver, I guess it was just a tired employee not a design problem



Negative:
- does not have a low voltage protection, I guess due to driver in Tailcap not easy acces to Battery voltage, the light discharged a test cell to 1.47V within 12 hours
- can only accept button top batteries, raised top or flat top unprotected won’t fit without magnets or spacers, but its not recommend to use unprotected ones as the light has no LVP
- relative slow PWM with 500Hz
- claims IP X8 waterproof, but the design of the USB port cover is really weak and won’t be even close to be waterproof
- advertized 1000 lumens can’t be met with XPL U6 @2.6A current on my light




Edited by: Lexel on 03/15/2017 - 17:14

Zuletzt bearbeitet:

Aladin

Flashaholic**
8 März 2016
1.604
1.519
113
Chersonesus Cimbrica
Warum hier auf englisch? Wenn Du Deinen Beitrag nicht übersetzen möchtest, hättest Du auch einfach auf das Original verlinken können.

Bisher war es guter Brauch, im Taschenlampenforum auf deutsch zu schreiben. Nicht der entscheidende, aber ein angenehmer Unterschied zu BLF und CPF. Ich finde, das sollte auch so bleiben...

Zuletzt bearbeitet:

Nuss

Flashaholic**
5 November 2016
4.573
3.416
113
Am Rhein
Acebeam
Schöne Review! Tolle Einblicke! :thumbup:

Irgendwie scheint diese Firma Probleme mit den Buchstaben zu haben. Erst fehlt denen ein "n", und jetzt fehlt da ein "t" im Schriftzug des inneren Kopfes. Ach ja, ein Akku hat ja auch schon gefehlt. :D


Lexel

Flashaholic**
12 Dezember 2016
1.261
1.200
113
Halle (Saale)
Warum hier auf englisch? Wenn Du Deinen Beitrag nicht übersetzen möchtest, hättest Du auch einfach auf das Original verlinken können.

Bisher war es guter Brauch, im Taschenlampenforum auf deutsch zu schreiben. Nicht der entscheidende, aber ein angenehmer Unterschied zu BLF und CPF. Ich finde, das sollte auch so bleiben...

Bitte Übersetzung an mich in PN.
Ich habe oben darauf hingewiesen, dass wer kein Englisch kann die URL ganz einfach übersetzen lassen kann.
Wer das nicht möchte kann sich die Bilder anschauen oder weiter surfen.
Auf eine Auto Übersetzung hier zu posten verzichte ich aus gutem Grund.


Think-Light

Flashaholic
29 November 2016
136
29
28
Gestern kam die Imalent DM21TW von GB bei mir an und ich muss sagen: Ich bin begeistert!

Die Lampe ist 1a verarbeitet, gefettet, alles geht wie es soll. Das UI mit Heckschalter und dem Drehring zur stufenlosen Helligkeitsregulierung finde ich prima, ist einfach und intuitiv auch mit einer Hand zu bedienen.

Wäre eina prima EDC, wenn sie etwas kürzer wäre, so ist doch etwas zu lang um sie bequem in der Hosentasche mitzuschleppen.
Eine lanyardöse und ein optionaler Clip wären aber schon schön und fehlen mir bei jeder Nutzung, dies gilt auch für die DN35.

Mich wundert ein wenig, dass man über die Imalent DM21T/W hier so wenig liest....

Seit der DN35 und jetzt der DM21TW nimmt mich diese Marke immer mehr ein. Zu den CN-Preisen mit Coupon sehr viel Lampe/Licht fürs Geld.


Lexel

Flashaholic**
12 Dezember 2016
1.261
1.200
113
Halle (Saale)

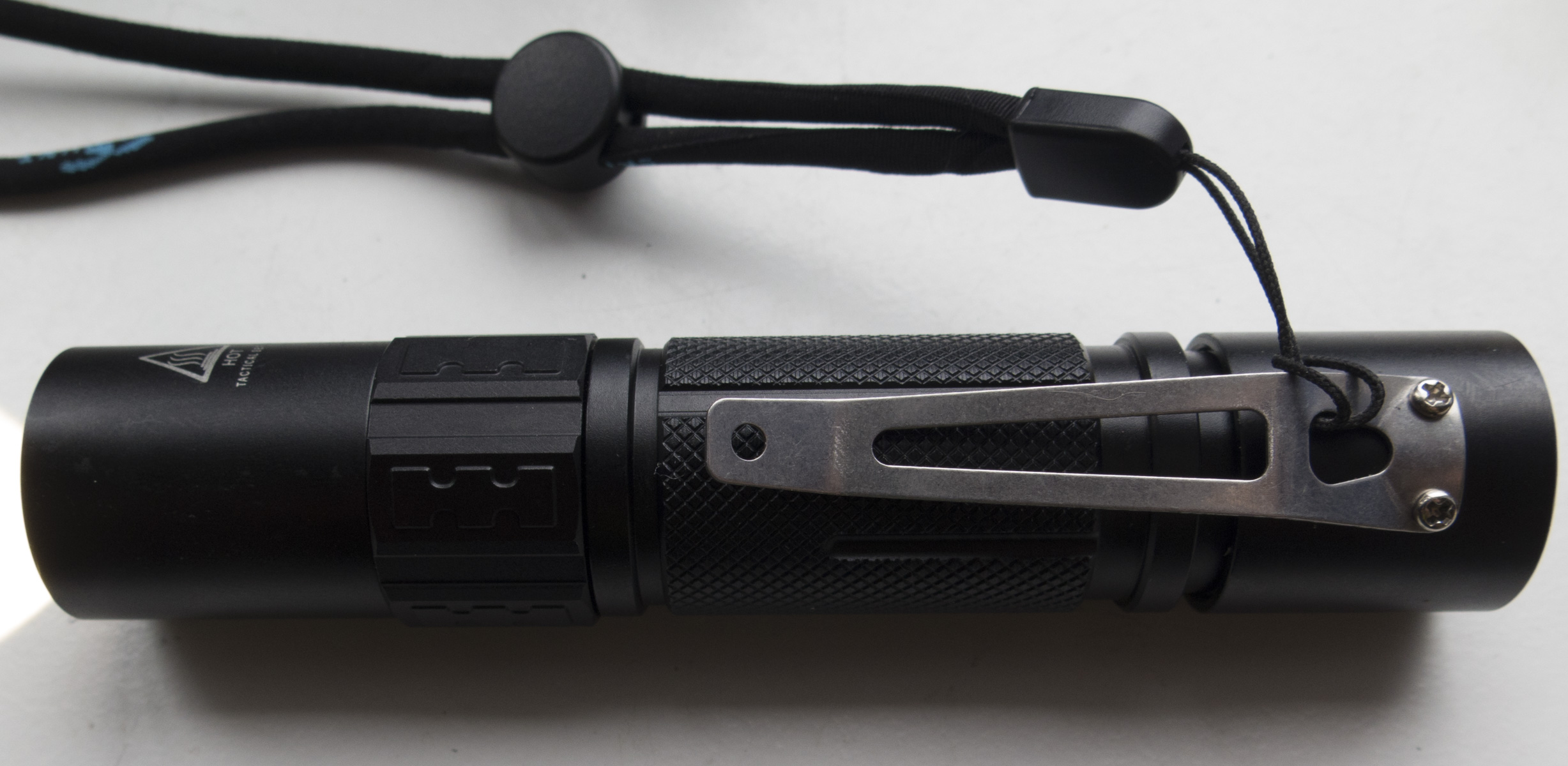

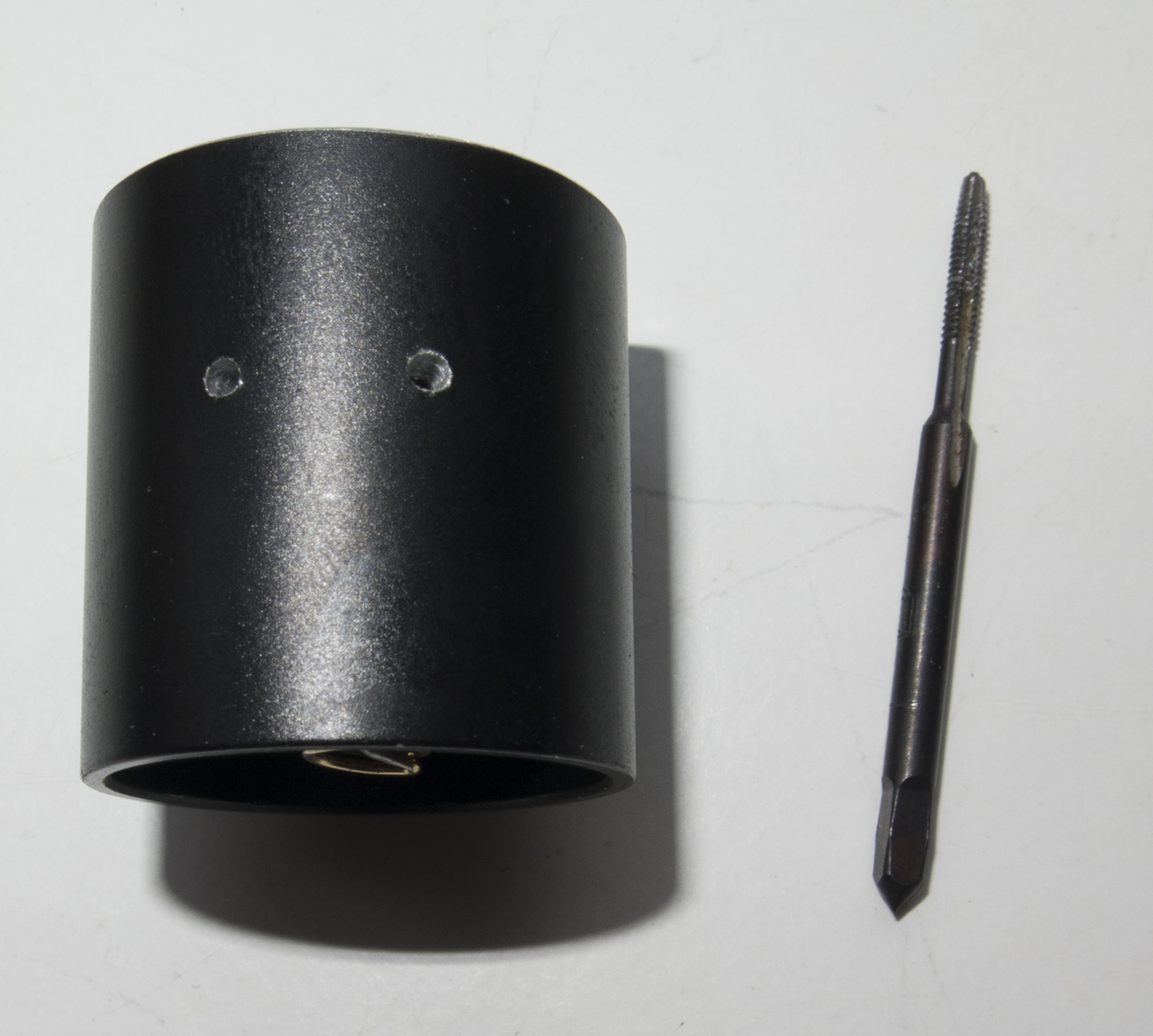

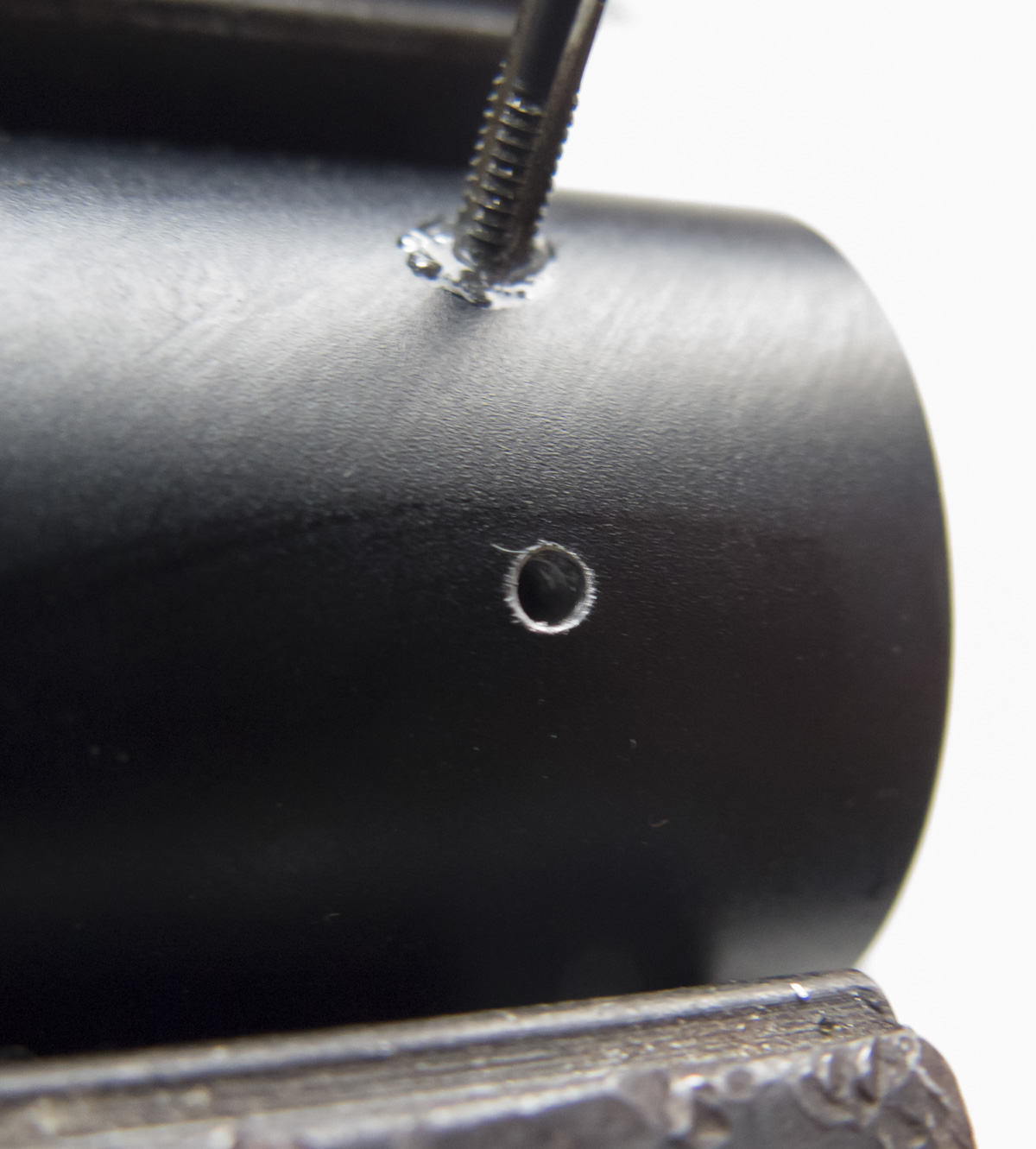

Ich habe meine mit Clip gemodded einfach den Convoy Clip benutzt und zwei M2,5 Gewinde in die Lampe hinten geschnitten
Natürlich die Späne danach aus dem Inneren entfernt






Think-Light

Flashaholic
29 November 2016
136
29
28
Gute Idee mit dem nachgerüsteten Clip. Ist das Anbohren der Tailcap aber nicht etwas risikoreich, falls man da drinne was Falsches (Platine?) erwischt?


User04

Flashaholic*
5 Mai 2012
526
83
28
habe jetzt auch eine bekommen, zu spät für meine geplante reise ...... tja
wie schaltet man eigentlich den lock out ? auch bei mehrmaligem schnellen drücken geht die lampe nur an und aus.


Ulrich

Flashaholic*
28 Januar 2016
756
728
93
Frankfurt
my light had the spring not soldered good to the driver, I guess it was just a tired employee not a design problem
Bei meiner ist die Feder auch nur sehr dürftig und schief verlötet, sie berührt manchmal den Außenring in der Endkappe, dann flackert die LAmpe immer kurz auf höchster Leuchtstufe. Der Drehring ist auch sehr lose und schleift in der Umrandung. Ich werde sie zurück senden, das gefällt mir nicht.

Gruß Ulrich


Lexel

Flashaholic**
12 Dezember 2016
1.261
1.200
113
Halle (Saale)
Olight Shop
Also ich habe natürlich zwecks Späne und Bohren den Treiber ausgebaut

Auch bei mir hat sich der Schraubring des treibers ständig gelöst, habe ihn dann mit Schraubensicherung festgeklebt
Eine andere Lösung wäre halt am Lampenkopf zum Batteriewechsel losschrauben

Also soweit mir bekannt geht lock out nur mechanisch, indem man Tailcap oder am Lampenkopf den Tubus losschraubt


User04

Flashaholic*
5 Mai 2012
526
83
28
Also soweit mir bekannt geht lock out nur mechanisch, indem man Tailcap oder am Lampenkopf den Tubus losschraubt

in meiner beschreibung steht:
3. lock out funktion
Quickly press tail cap for more than twice in any mode, will enter lock out funktion, touch sensor will be locked, the red and green indicate lights will turns on for 4 seconds and off itself, repeat it to unlock.
lock out reminder: when press the touch sensor on the tail cup, two red indicate lights turns on, means it is under lock out funktion, quickly press tail cup twice to unlock it.

da mein englisch fast nicht existent ist, hatte ich das halt so interpretiert, dass man mehrmals schnell drücken muss, um ins lock out zu kommen.


User04

Flashaholic*
5 Mai 2012
526
83
28
hm, na toll .... habe jetzt nochmal mit brille die beschreibung angesehen, da ist auf dem bildchen auch der ladeport seitlich. also die beschreibung des vorgängermodelles !
