Astrolux MF02 NarsilM XHP70.2 @14V/8A

Dieses Thema im Forum "Lexels Treiber und Projekte" wurde erstellt von Lexel, 8. Februar 2018.

  1. MF02 mit XHP70.2 P2 5700K gemoddet

    Nach dem Mod merke ich dann, dass ja eigendlich die XHP70 nur gereflowed werden sollte und samt Treiber verschicktat
    und diese lampe eine geshavte XHP50.2 J4-1A bekommen sollte [​IMG]

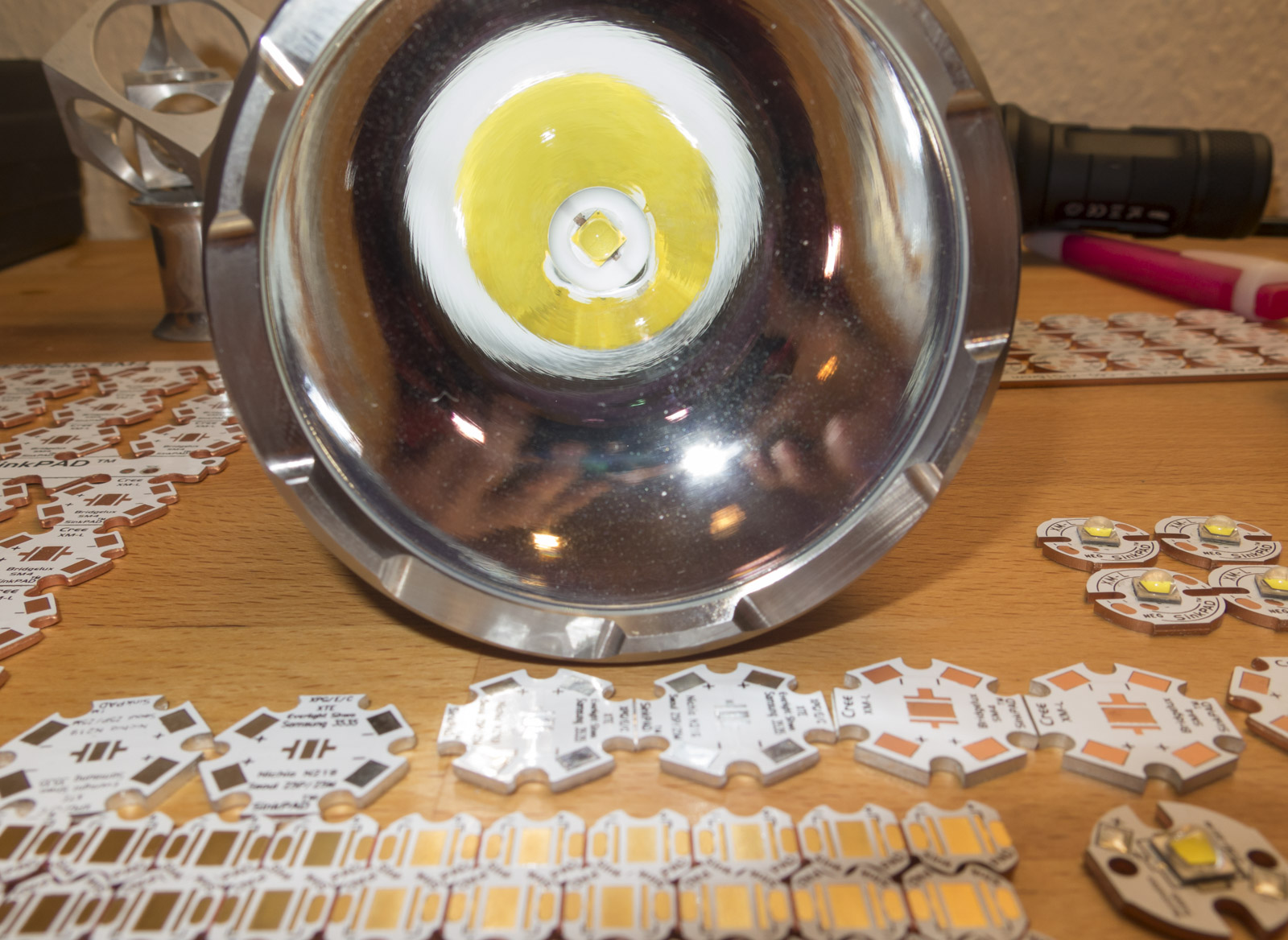

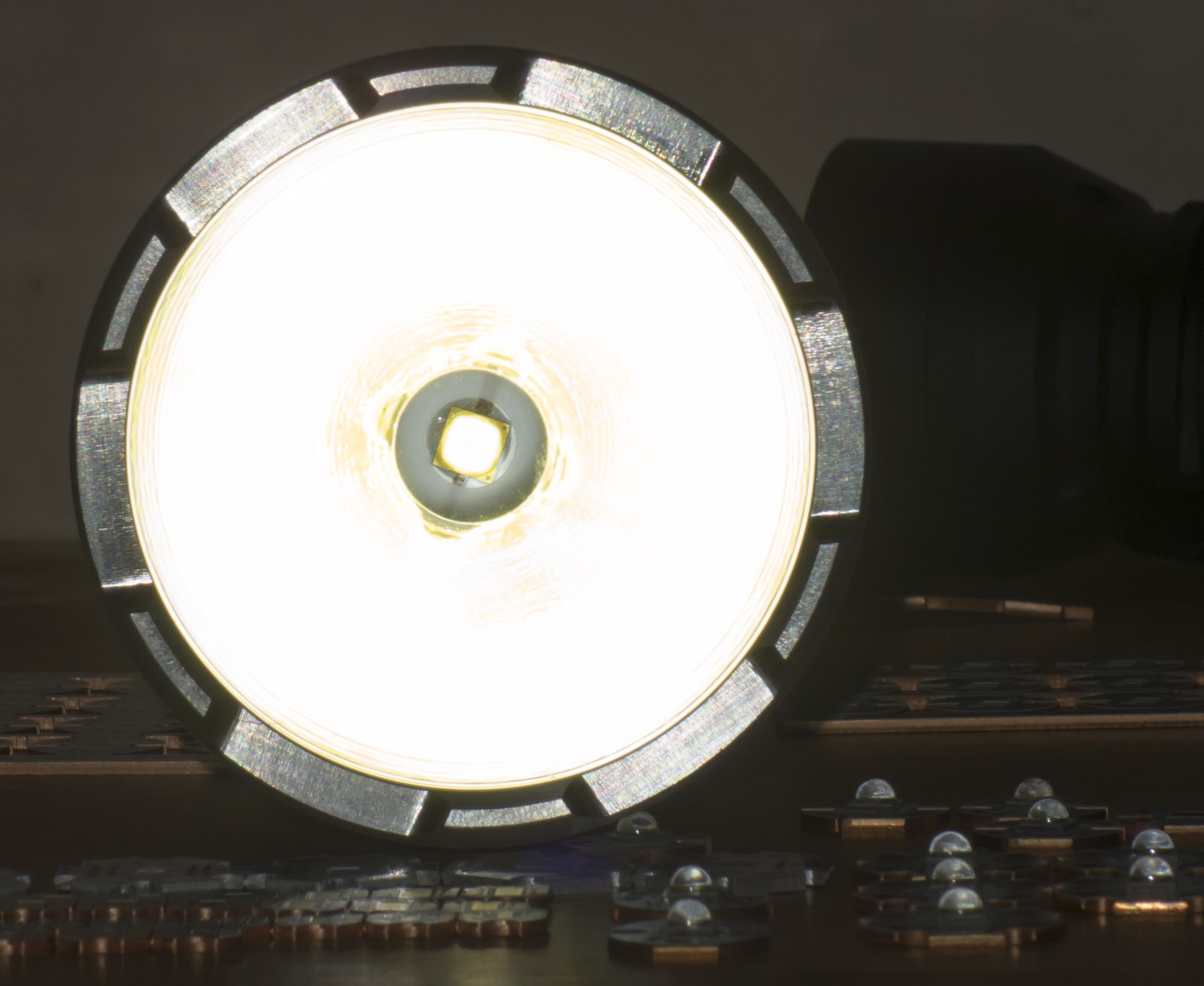

    282kcd at 8A 12V LED Konfiguration, so brutzeln knapp über 100W an der LED rum
    [​IMG]
    [​IMG]

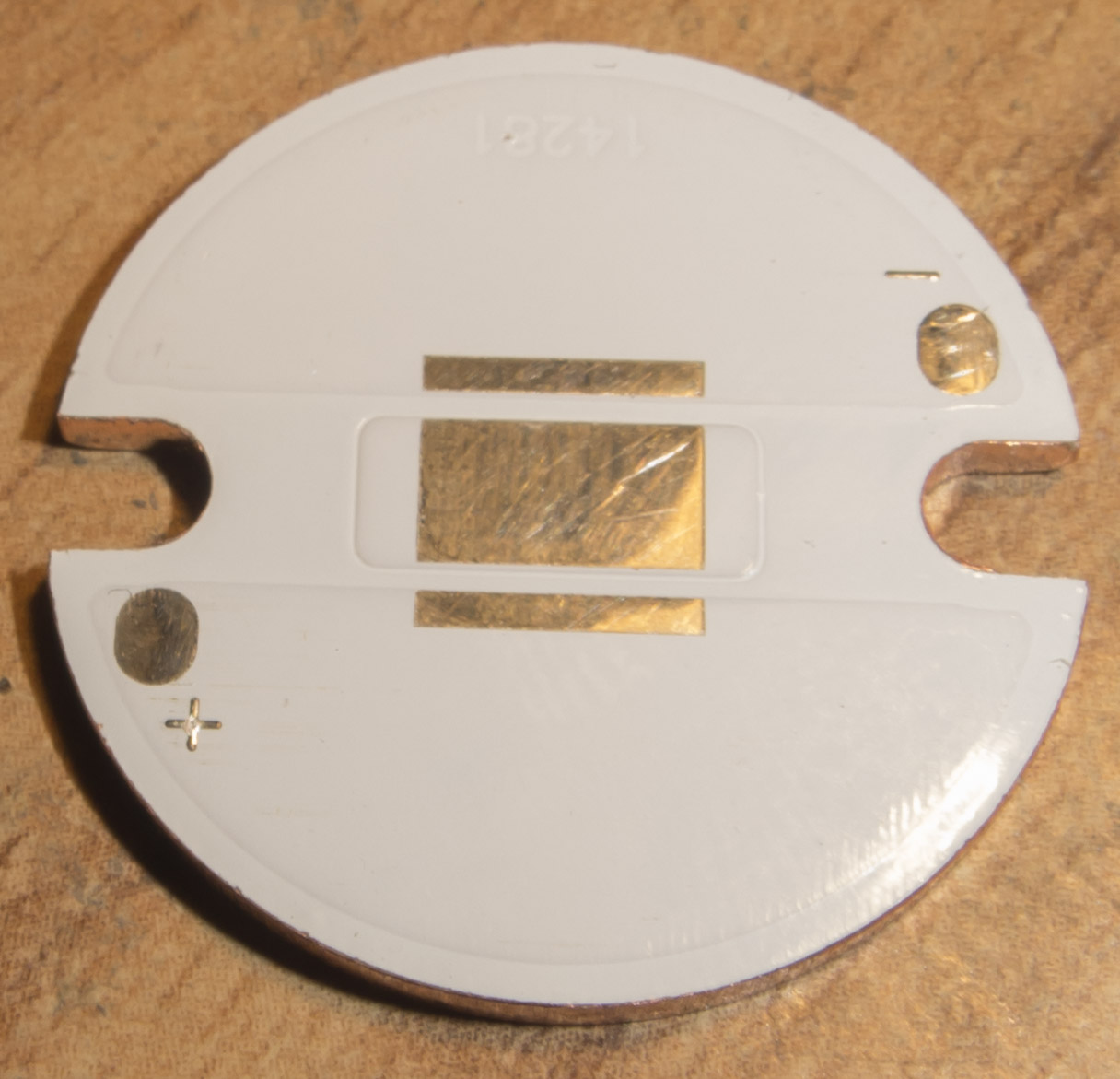

    25mm DTP MCPCB
    [​IMG]

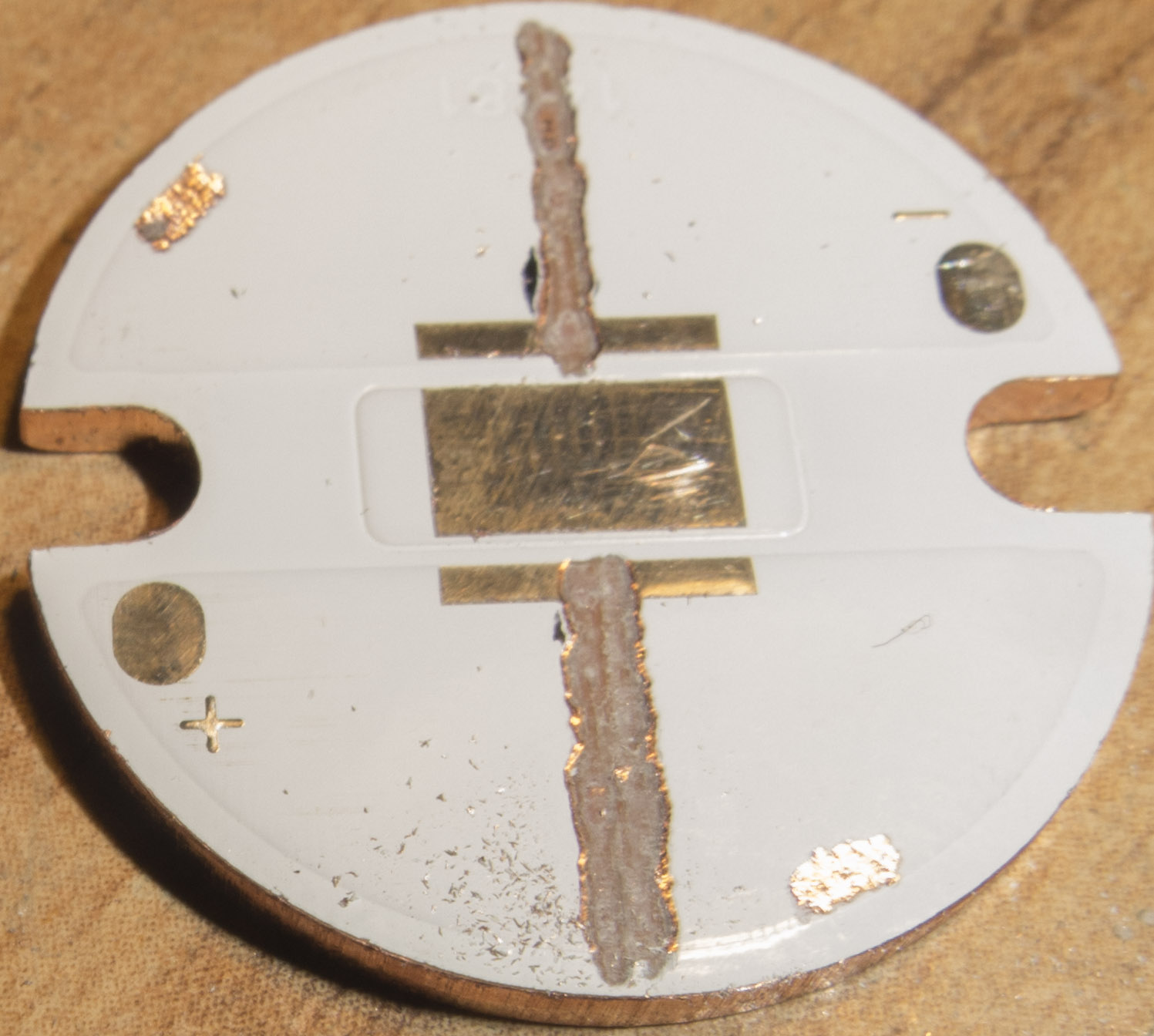

    12V Mod Tracecutting und Pads für die Brücke
    [​IMG]

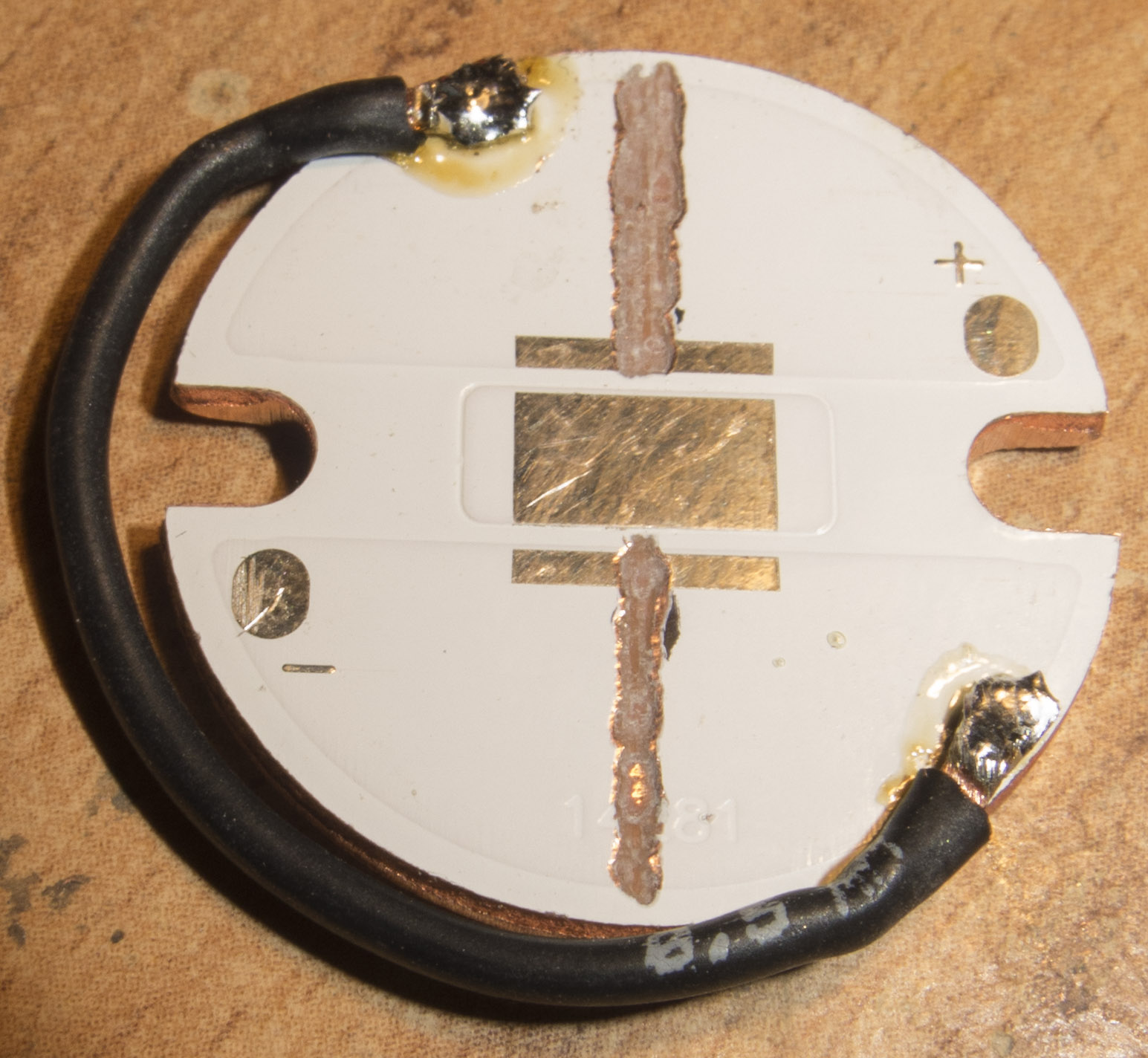

    12V Brücke
    [​IMG]

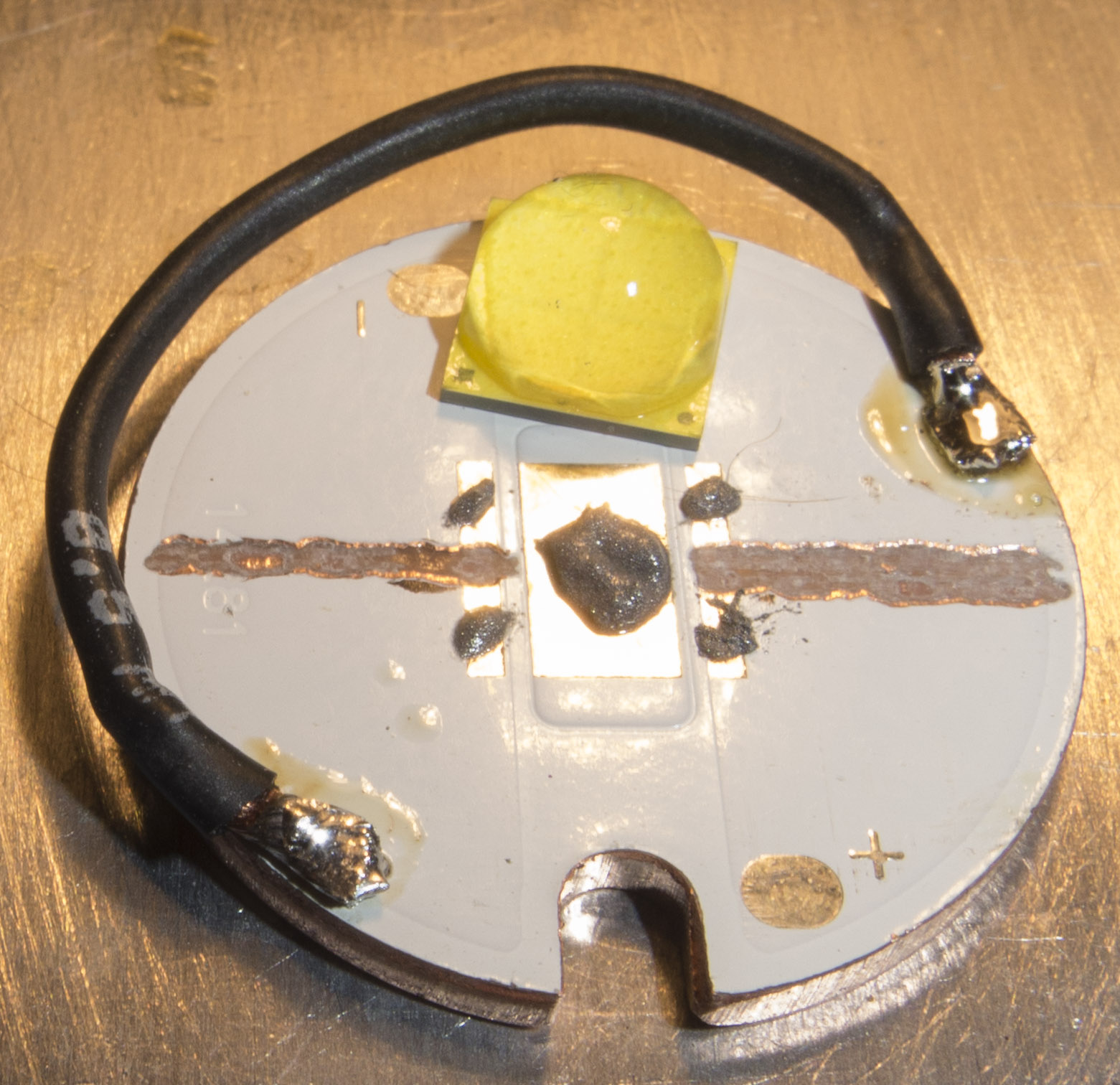

    Reflow time, Brücke fällt wieder ab
    [​IMG]

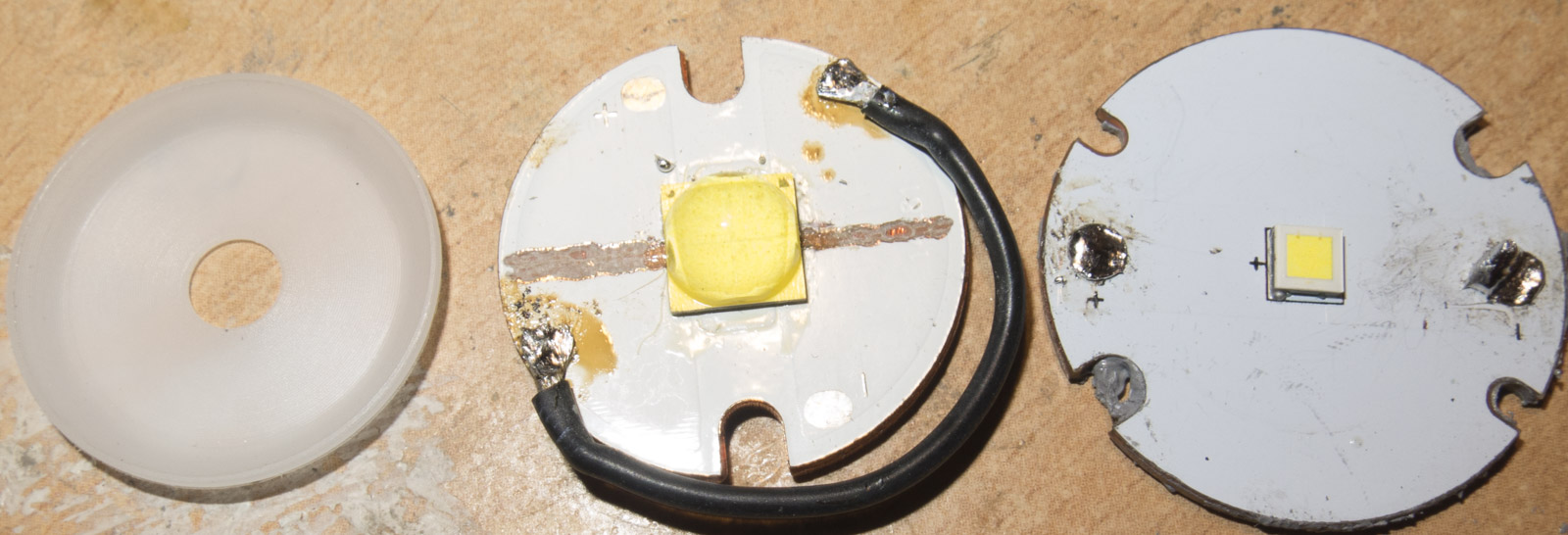

    Verglichen mit altem MCPCB und Zentrierring
    [​IMG]

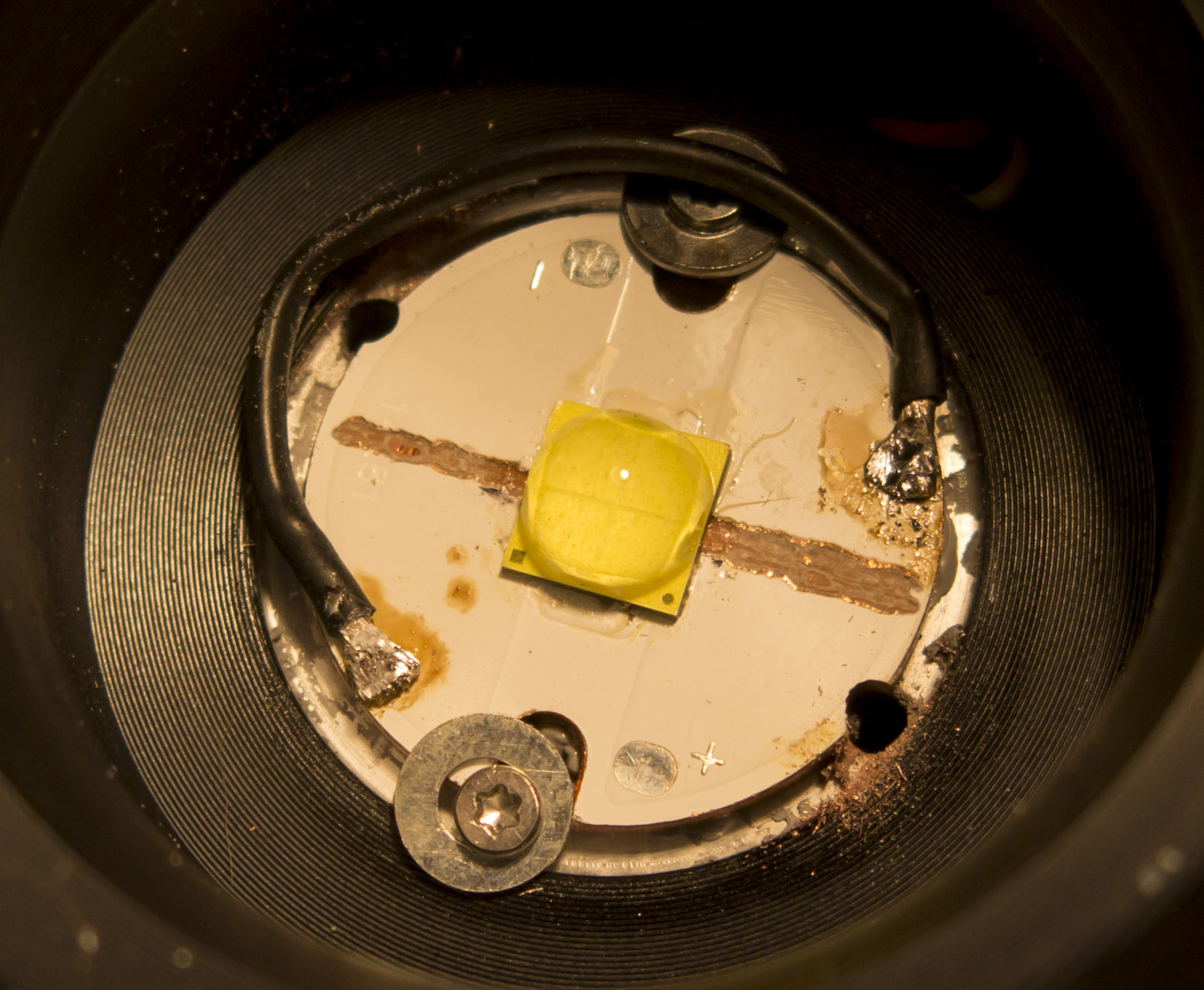

    Anprobe im Host, 5mm kleiner als das Original
    Habe Drehmel Hartnetallfräsbit von der Treiberseite in die Löcher reingefräst, damit die dicken Litzen passen
    [​IMG]

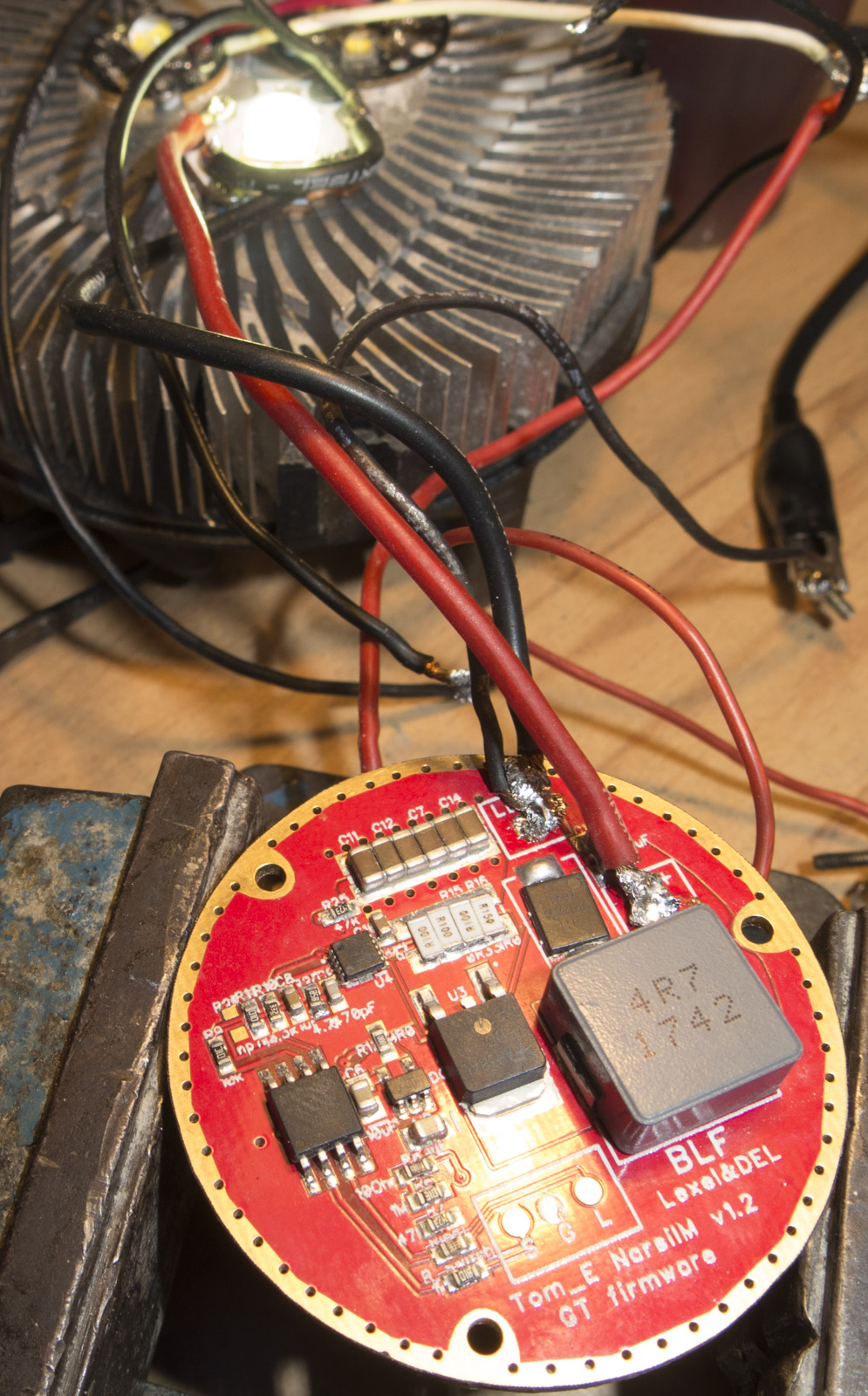

    Treiber flashing, calibrating and testing
    [​IMG]

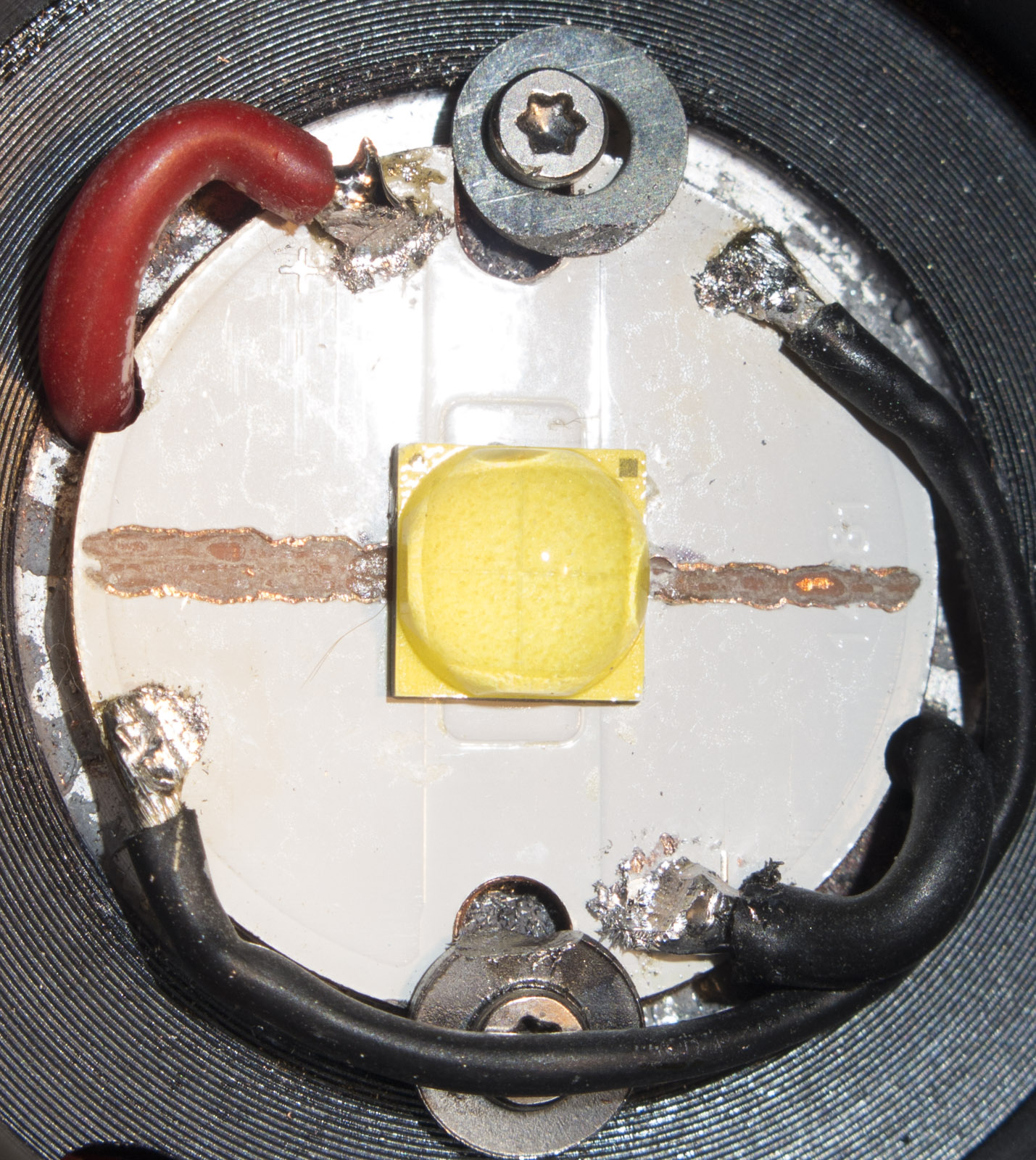

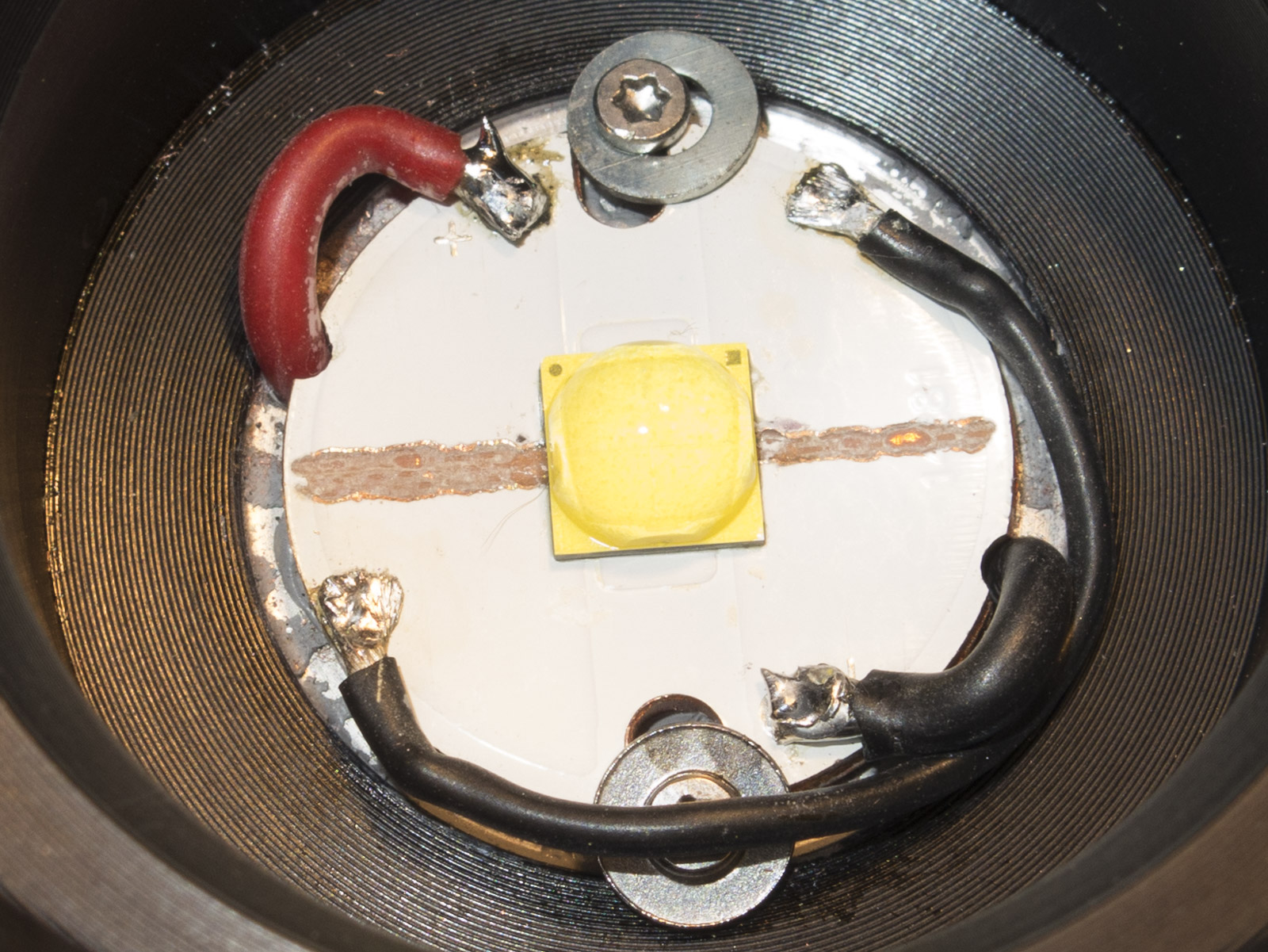

    Drähte angelötet, allerdings passt der zentrierring nicht flach auf das LED board
    [​IMG]

    also nochmal den Fräsbit geholt und Lötzinn und Unterlegscheiben passend bearbeitet
    [​IMG]

    #1 Lexel, 8. Februar 2018
    Zuletzt bearbeitet: 8. Februar 2018
